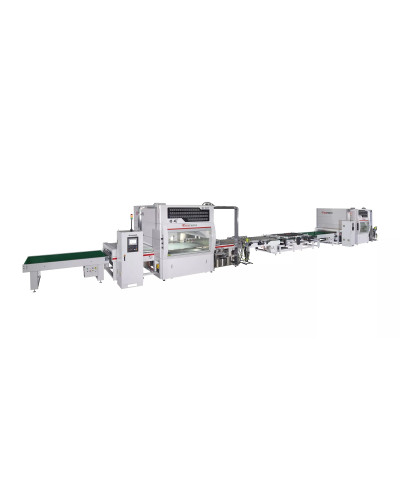

Автоматична лінія двостороннього фарбування дверей RICHFRUITS Line 09

Name: Автоматична лінія двостороннього фарбування дверей RICHFRUITS Line 09
Brand: RICHFRUITS
Availability: InStock

Код: RICHFRUITS LINE 09

Виробник: RICHFRUITS

Під замовлення

Скорочений опис

Обидві площини дверей — в одному автоматичному циклі RICHFRUITS Line 09 поєднує дві автоматичні фарбувальні машини, центрувальний конвеєр та автоматичний перевертач. Дверне полотно послідовно фарбується з першої...

Опис RICHFRUITS Line 09 — автоматична лінія двостороннього фарбування дверей

Обидві площини дверей — в одному автоматичному циклі

RICHFRUITS Line 09 поєднує дві автоматичні фарбувальні машини, центрувальний конвеєр та автоматичний перевертач. Дверне полотно послідовно фарбується з першої та другої сторони без ручного перевертання.

2 сторони

послідовне фарбування обох площин

2 машини

окрема фарбувальна зона для кожної сторони

до 2 дверей/хв

максимальна заявлена продуктивність

Схема Line 09

Завантажувальний конвеєр → Перша розпилювальна машина → Центрувальний конвеєр → Автоматичний перевертач → Проміжний конвеєр → Друга розпилювальна машина → Вихідний конвеєр

Як відбувається двостороннє фарбування

Перша сторона

Перша машина наносить покриття на верхню площину дверного полотна та задані кромки.

Центрування

Конвеєр вирівнює положення дверей перед передаванням до автоматичного перевертача.

Перевертання

Автоматичний пристрій обережно перевертає дверне полотно без участі оператора.

Друга сторона

Друга фарбувальна машина наносить покриття на протилежну площину дверей.

Навіщо потрібні дві фарбувальні машини

На звичайній односторонній лінії двері після першого проходу необхідно зняти, перевернути та повторно подати до тієї самої машини. Це створює проміжне накопичення деталей, потребує ручної роботи та ускладнює контроль виробничого потоку.

У Line 09 кожна сторона має окрему фарбувальну зону. Поки друга машина завершує попереднє полотно, перша вже починає фарбувати наступне. Це забезпечує безперервний цикл і високу продуктивність.

Ключова перевага: дверне полотно проходить повний цикл двостороннього нанесення без повернення на початок лінії та без ручного перевертання.

Автоматичне центрування та перевертання

Перед перевертанням дверне полотно автоматично вирівнюється відносно центральної осі конвеєра. Це забезпечує правильне захоплення заготовки та її стабільне передавання до другої фарбувальної машини.

Конструкція перевертача, точки контакту із заготовкою та алгоритм руху підбираються відповідно до розмірів, маси, форми кромок і технології нанесення покриття.

Важливо: можливість перевертання одразу після нанесення залежить від властивостей лакофарбового матеріалу та конструкції перевертача. За потреби між першою машиною і перевертанням додається зона вирівнювання або попереднього підсушування.

Матеріали для нанесення

PU — поліуретанові матеріали

NC — нітроцелюлозні матеріали

WB — водорозчинні покриття

Тип пістолетів, насосів, контурів подавання фарби та система фільтрації підбираються відповідно до в’язкості матеріалу, необхідної товщини шару й запланованої кількості кольорів.

Основні переваги

Двостороннє нанесення: обидві площини дверей фарбуються в одному послідовному циклі.
Висока продуктивність: до двох дверних полотен за хвилину в референсній конфігурації.
Автоматичне перевертання: відсутня потреба вручну підіймати та повертати важкі двері.
Точне позиціонування: центрувальний конвеєр стабілізує положення заготовки.
Безперервний потік: друга сторона фарбується без повернення дверей на початок лінії.
Стабільна якість: автоматичні машини відтворюють задані параметри нанесення для кожного полотна.
Модульна побудова: лінію можна доповнити очищенням, вирівнюванням, сушінням та автоматичним завантаженням.

Line 09 чи трьохпозиційна машина?

Рішення	Будова	Позиціонування
Трьохпозиційна машина	Три робочі зони всередині одного фарбувального комплексу	Компактне рішення для фарбування двох площин і двох кромок дверей
Line 09	Дві окремі фарбувальні машини, центрувальний конвеєр та автоматичний перевертач	Потокова лінія для максимальної продуктивності серійного виробництва

Базові характеристики

Призначення	двостороннє фарбування дерев’яних дверей
Кількість фарбувальних машин	2
Перевертання заготовки	автоматичне
Заявлена продуктивність	до 2 дверних полотен за хвилину
Витрата стисненого повітря	орієнтовно 2,5 м³/хв
Сумісні матеріали	PU, NC та водорозчинні покриття
Режим роботи	безперервний автоматичний

Проєктна комплектація. Фактична продуктивність, склад фарбувальних машин, спосіб перевертання, необхідність проміжного підсушування та конфігурація конвеєрів визначаються після аналізу розмірів дверей, маси полотна, лакофарбового матеріалу і технологічного циклу.
