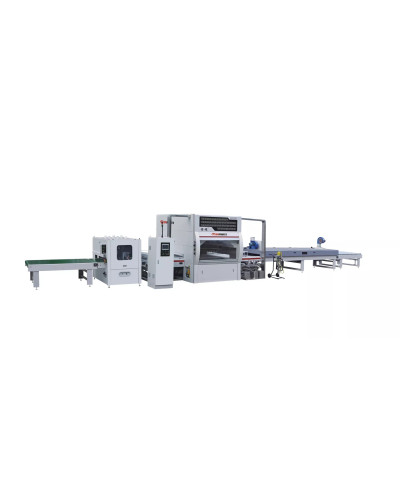

Автоматична лінія розпилювального фарбування з тунелем витримки RICHFRUITS Line 02

Код: RICHFRUITS LINE 02

Виробник: RICHFRUITS

Під замовлення

Скорочений опис

RICHFRUITS LINE 02 Автоматичне фарбування з правильною витримкою покриття Лінія очищає деталь, наносить лакофарбовий матеріал на поверхню та чотири кромки, а потім забезпечує час для розтікання і початкового пі...

Опис RICHFRUITS Line 02 — лінія розпилювального фарбування з тунелем витримки

RICHFRUITS LINE 02

Автоматичне фарбування з правильною витримкою покриття

Лінія очищає деталь, наносить лакофарбовий матеріал на поверхню та чотири кромки, а потім забезпечує час для розтікання і початкового підсушування покриття.

5 сторін

Верхня поверхня та чотири кромки фарбуються за один прохід

до 1500 м²

Заявлена виробником продуктивність лінії

37 м

Орієнтовна довжина базової конфігурації

Головна відмінність Line 02

У базовій Line 01 технологічний процес завершується після автоматичного розпилення. У Line 02 після фарбувальної машини встановлений тунель витримки та попереднього підсушування.

Під час проходження тунелю свіже покриття отримує необхідний час для розтікання, вирівнювання та початкового випаровування води або розчинника. Завдяки цьому поверхня стабілізується перед подальшим транспортуванням, сушінням або наступною технологічною операцією.

Лінія	Що відбувається після нанесення фарби
Line 01	Деталь одразу виходить із лінії та передається на окрему ділянку витримки або сушіння.
Line 02	Витримка та початкове підсушування інтегровані безпосередньо в автоматичний цикл.

Схема технологічного процесу

1. Подавання

→

2. Пилоочищення

→

3. Розпилення

→

4. Витримка та підсушування

→

5. Виведення

Результат: покриття залишає фарбувальну ділянку більш стабільним і рівномірним, ніж після звичайного розпилення без технологічної витримки.

Для яких виробництв призначена

Line 02 підходить для серійного фарбування плоских і профільованих деталей, на яких важлива якість розтікання лакофарбового матеріалу та повторюваність результату.

✓ Меблеві фасади	✓ Двері з масиву та композитних матеріалів
✓ Панелі корпусних меблів	✓ Декоративні й облицювальні панелі
✓ Сходові елементи та рами	✓ Плоскі та помірно рельєфні деталі

Що дає тунель витримки

Краще розтікання фарби. Покриття отримує час для самовирівнювання після розпилення.
Рівномірніша поверхня. Зменшується ризик локальних напливів, хвиль і відмінностей у структурі шару.
Стабілізація перед транспортуванням. Деталь не передається на наступний етап одразу після нанесення мокрого покриття.
Безперервний процес. Нанесення та технологічна витримка працюють як одна узгоджена лінія.
Менше ручних операцій. Не потрібно окремо переміщувати кожну деталь у зону витримки.

Вибір фарбувальної машини

Виробник передбачає встановлення у складі Line 02 автоматичної фарбувальної машини B1, B3 або B5. Конкретний модуль підбирається за необхідною продуктивністю, геометрією деталей, кількістю фарбувальних контурів і вимогами до зміни кольору.

Модуль	Позиціонування у складі лінії
B1	Базова конфігурація для меншої або середньої продуктивності.
B3	Продуктивніше виконання з двома реверсивними фарбувальними важелями.
B5	Розширена конфігурація для інтенсивного серійного виробництва.

Лакофарбові матеріали

Line 02 орієнтована насамперед на покриття, яким після розпилення потрібні витримка, розтікання та поступове висихання. Типова сфера застосування — водорозчинні матеріали та покриття на основі розчинників, що висихають природним або тепловим способом.

Сумісність із конкретним ґрунтом, емаллю або лаком визначається після перевірки технології нанесення, в’язкості, товщини шару, необхідного часу витримки та режиму остаточного сушіння.

Не плутати з UV-лінією: якщо покриття потребує UV-полімеризації, правильним рішенням буде Line 03 або Line 05. Тунель Line 02 призначений для витримки та прискорення сушіння покриттів природного або теплового висихання.

Технічні характеристики

Тип процесу	Автоматичне розпилення з витримкою та підсушуванням
Оброблювані сторони	Верхня поверхня та чотири кромки
Заявлена продуктивність	До 1500 м² за зміну
Встановлена потужність	60 кВт
Споживання стисненого повітря	2,5 м³/хв
Орієнтовний габарит лінії	37 × 5,4 × 2,75 м
Рекомендоване навантаження на підлогу	До 400 кг/м²
Фарбувальний модуль	B1, B3 або B5 — відповідно до завдання

Параметри уточнюються під технологію. Реальна продуктивність, довжина тунелю, температура, швидкість конвеєра та час витримки залежать від типу ЛФМ, товщини нанесення, форми деталей і потрібного ступеня висихання. Остаточна конфігурація визначається після аналізу виробничого завдання та тестового фарбування.
