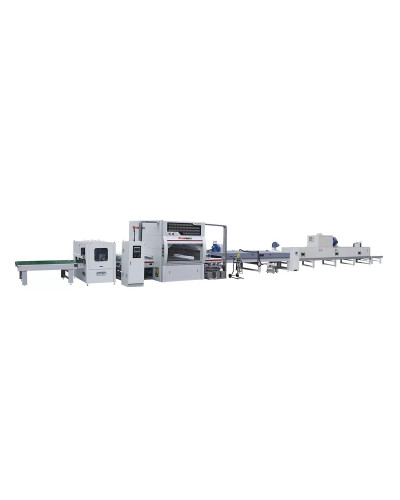

Автоматична лінія розпилення та сушіння водорозчинних покриттів RICHFRUITS Line 04

Код: RICHFRUITS LINE 04

Виробник: RICHFRUITS

Під замовлення

Скорочений опис

RICHFRUITS LINE 04 Повний цикл фарбування водорозчинними матеріалами Автоматичне нанесення, плавне вирівнювання покриття та основне сушіння гарячим повітрям — без ручного переміщення деталей між операціями. ...

Опис RICHFRUITS Line 04 — лінія розпилення та сушіння водорозчинних покриттів

RICHFRUITS LINE 04

Повний цикл фарбування водорозчинними матеріалами

Автоматичне нанесення, плавне вирівнювання покриття та основне сушіння гарячим повітрям — без ручного переміщення деталей між операціями.

2 етапи

ІЧ-підготовка та основне сушіння гарячим повітрям

до 1500 м²

Заявлений орієнтир продуктивності

5 сторін

Верхня поверхня та чотири кромки за один прохід

Навіщо водорозчинній фарбі два етапи сушіння

Водорозчинне покриття потребує контрольованого видалення вологи. Якщо одразу подати надто інтенсивне гаряче повітря, поверхня шару може почати висихати швидше, ніж його внутрішня частина. Це ускладнює розтікання та може погіршити якість оздоблення.

У RICHFRUITS Line 04 процес розділений на два послідовні етапи. Спочатку покриття вирівнюється та проходить попереднє сушіння в низькотемпературному ІЧ-тунелі. Після цього основна частина вологи видаляється у гарячоповітряному сушильному тунелі.

Результат: стабільніше розтікання фарби, рівномірніше матове або напівматове покриття та безперервний виробничий процес.

Схема технологічного процесу

1. Подавання

→

2. Пилоочищення

→

3. Розпилення

→

4. ІЧ-вирівнювання

→

5. Гаряче повітря

→

Вихід

Фарбування та сушіння відбуваються не одночасно, а послідовно в межах одного автоматичного проходу. Деталь без зупинки переходить від підготовки поверхні до нанесення, вирівнювання та сушіння покриття.

Функції сушильних модулів

Модуль	Завдання
Низькотемпературний ІЧ-тунель	Створює умови для розтікання, вирівнювання та початкового контрольованого видалення вологи з покриття.
Гарячоповітряний тунель	Забезпечує інтенсивніше конвекційне сушіння та доводить покриття до необхідного ступеня готовності.

Щодо терміна «холодний ІЧ»: виробник використовує назву cold infrared leveling dry tunnel. У картці застосовано зрозуміліше формулювання «низькотемпературний ІЧ-тунель». Точна температура визначається технологічною картою лакофарбового матеріалу.

Для яких деталей призначена Line 04

✓ Меблеві та кухонні фасади	✓ Двері з масиву та композитних матеріалів
✓ Панелі корпусних меблів	✓ Великоформатні стільниці та плити
✓ Шпоновані деталі	✓ Декоративні й облицювальні панелі
✓ Художні та інтер’єрні вироби	✓ Плоскі та помірно рельєфні заготовки

Автоматична розпилювальна машина наносить покриття на верхню поверхню та чотири кромки. Геометрія деталей, розташування пістолетів і повітряні потоки сушильних модулів узгоджуються під конкретний виріб.

Лакофарбові матеріали

Line 04 розроблена передусім для водорозчинних ґрунтів, емалей і лаків, які висихають завдяки видаленню води. Також можливе застосування інших матеріалів природного або теплового сушіння після перевірки їхньої сумісності з обладнанням.

Типовий результат — матове або напівматове покриття. Можливість отримання іншого ступеня блиску залежить від рецептури ЛФМ, способу нанесення та режиму сушіння.

Основні переваги

Спеціалізація на водорозчинних матеріалах. Послідовність модулів враховує необхідність поступового видалення вологи.
Рівномірніше покриття. Попередня ІЧ-ділянка дає фарбі час розтектися до інтенсивнішого сушіння.
П’ятистороннє нанесення. За один прохід обробляються верхня поверхня та чотири кромки.
Безперервний цикл. Очищення, нанесення та сушіння працюють як одна автоматична система.
Гнучка продуктивність. Фарбувальний модуль B1, B3 або B5 підбирається відповідно до виробничої програми.

Вибір фарбувального модуля

Модуль	Рекомендоване позиціонування
B1	Базова конфігурація для невеликої або середньої виробничої програми.
B3	Продуктивне виконання з двома фарбувальними важелями.
B5	Розширена конфігурація для інтенсивного серійного виробництва.

Місце Line 04 у серії

Лінія	Технологічна відмінність
Line 02	Універсальна лінія з витримкою та попереднім підсушуванням, але без окремого двоступеневого циклу для водних ЛФМ.
Line 03	ІЧ-підготовка та UV-полімеризація для UV і водорозчинних UV-покриттів.
Line 04	Низькотемпературна ІЧ-підготовка та сушіння гарячим повітрям для водорозчинних покриттів без UV-полімеризації.
Line 05	ІЧ-підготовка, гаряче повітря та фінальна UV-полімеризація водорозчинних UV-покриттів.

Технічні характеристики

Тип процесу	Розпилення, ІЧ-вирівнювання та сушіння гарячим повітрям
Основні типи покриттів	Водорозчинні ЛФМ природного або теплового сушіння
Оброблювані сторони	Верхня поверхня та чотири кромки
Заявлена продуктивність	До 1500 м² за зміну
Встановлена потужність	96 кВт
Споживання стисненого повітря	2,5 м³/хв
Орієнтовний габарит лінії	52 × 5,4 × 2,75 м
Рекомендоване навантаження на підлогу	До 500 кг/м²
Фарбувальний модуль	B1, B3 або B5 — відповідно до продуктивності

Комплектація розраховується під конкретний ЛФМ. Температура, швидкість повітря, довжина сушильних зон і час проходження залежать від вмісту сухого залишку, товщини шару, геометрії деталей та вимог до залишкової вологості покриття. Остаточні параметри визначаються після тестового фарбування.
