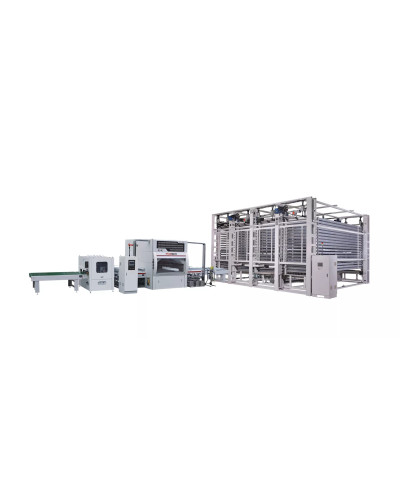

Автоматична лінія фарбування з вертикальною сушильною камерою RICHFRUITS Line 06

Код: RICHFRUITS LINE 06

Виробник: RICHFRUITS

Під замовлення

Скорочений опис

RICHFRUITS LINE 06 Тривале сушіння без довгого горизонтального тунелю Багаторівнева вертикальна камера використовує висоту приміщення, забезпечуючи необхідний час витримки покриття при компактній довжині лінії....

Опис RICHFRUITS Line 06 — лінія фарбування з вертикальною сушильною камерою

RICHFRUITS LINE 06

Тривале сушіння без довгого горизонтального тунелю

Багаторівнева вертикальна камера використовує висоту приміщення, забезпечуючи необхідний час витримки покриття при компактній довжині лінії.

24 м

Орієнтовна довжина комплектної лінії

до 1500 м²

Заявлений орієнтир продуктивності

5 сторін

Верхня поверхня та чотири кромки за один прохід

Головна перевага Line 06

Покриттям із тривалим часом висихання потрібна відповідна зона витримки. У традиційній горизонтальній лінії це означає збільшення довжини сушильного тунелю та зайнятої площі цеху.

У RICHFRUITS Line 06 заготовки після фарбування надходять у багаторівневу вертикальну сушильну камеру. Вироби послідовно переміщуються між позиціями по висоті, отримуючи необхідний час для розтікання та сушіння покриття.

Принцип економії місця: тривалість сушіння збільшується завдяки вертикальному маршруту деталей, а не за рахунок довгого горизонтального тунелю.

Схема технологічного процесу

1. Подавання

→

2. Пилоочищення

→

3. Розпилення

→

4. Передавання

→

5. Вертикальне сушіння

→

Вихід

Фарбування та сушіння відбуваються не одночасно, а послідовно в межах одного автоматизованого процесу. Після нанесення деталь переходить у вертикальну камеру, де перебуває протягом заданого технологічного часу.

Як працює вертикальна сушильна камера

Завантаження	Пофарбована деталь автоматично передається з конвеєра на вільну позицію сушильної камери.
Вертикальне переміщення	Система транспортує заготовки між багатьма позиціями, використовуючи висоту камери.
Витримка та сушіння	Під час проходження маршруту покриття розтікається, віддає вологу або розчинник і поступово висихає.
Вивантаження	Після завершення заданого циклу деталь автоматично повертається на вихідний конвеєр.

Термінологія: це багаторівнева вертикальна сушильна камера, а не «тривимірна сушарка». Кількість секцій і транспортних позицій визначається комплектацією та потрібним часом перебування деталей.

Для яких виробництв підходить

✓ Меблеві та кухонні фасади	✓ Двері з масиву й композитних матеріалів
✓ Деталі корпусних меблів	✓ Шпоновані та декоративні панелі
✓ Сходові й інтер’єрні елементи	✓ Плоскі та помірно рельєфні деталі
✓ Серійне виробництво великих партій	✓ Цехи з обмеженою доступною довжиною

Лакофарбові матеріали

Line 06 доцільна для водорозчинних матеріалів та покриттів на основі розчинників, яким потрібна тривала витримка або сушіння. Сумісність конкретного ґрунту, емалі чи лаку визначається за його технічною картою.

Температура, інтенсивність повітрообміну та тривалість перебування мають бути узгоджені з товщиною нанесеного шару, геометрією деталі та вимогами до ступеня висихання.

Чи виходить деталь готовою до пакування

Вертикальна камера може бути розрахована так, щоб після виходу покриття було достатньо сухим для наступної операції або пакування. Але це не універсальна властивість будь-якої комплектації.

Для підтвердження результату необхідно врахувати:

тип і рецептуру лакофарбового матеріалу;
товщину мокрого шару;
температуру та швидкість повітря;
кількість позицій у вертикальній камері;
швидкість подавання та фактичний час сушіння;
вимоги до штабелювання, шліфування або пакування деталей.

Основні переваги

Економія довжини цеху. Тривалий маршрут деталей організований по висоті.
Тривала технологічна витримка. Підходить для покриттів, яким недостатньо короткого горизонтального тунелю.
Якісне розтікання. Покриття отримує час для вирівнювання до завершення сушіння.
Безперервний цикл. Нанесення та сушіння об’єднані в одну автоматизовану систему.
П’ятистороннє нанесення. Верхня поверхня та чотири кромки фарбуються за один прохід.

Вибір фарбувального модуля

Модуль	Позиціонування у складі лінії
B1	Базове виконання для невеликої або середньої виробничої програми.
B3	Продуктивне виконання з двома фарбувальними важелями.
B5	Розширене виконання для інтенсивного серійного виробництва.

Line 02, Line 04 чи Line 06

Лінія	Коли вибирати
Line 02	Потрібна витримка та початкове підсушування після розпилення, але не повний тривалий цикл сушіння.
Line 04	Потрібне двоступеневе горизонтальне сушіння водорозчинних покриттів.
Line 06	Потрібна тривала витримка або сушіння при обмеженій доступній довжині виробничої ділянки.

Технічні характеристики

Тип процесу	Автоматичне розпилення та багаторівневе вертикальне сушіння
Оброблювані сторони	Верхня поверхня та чотири кромки
Заявлена продуктивність	До 1500 м² за зміну
Встановлена потужність	65 кВт
Споживання стисненого повітря	2,5 м³/хв
Орієнтовний габарит лінії	24 × 9,5 × 5,4 м
Рекомендоване навантаження на підлогу	До 800 кг/м²
Фарбувальний модуль	B1, B3 або B5 — відповідно до продуктивності
Конфігурація сушарки	Кількість секцій і позицій визначається технологічним завданням

Комплектація розраховується індивідуально. Кількість позицій, час перебування, температура, повітрообмін і спосіб нагрівання вертикальної камери підбираються відповідно до ЛФМ, товщини шару, продуктивності та доступної висоти приміщення. Готовність до пакування підтверджується тестовим фарбуванням.
