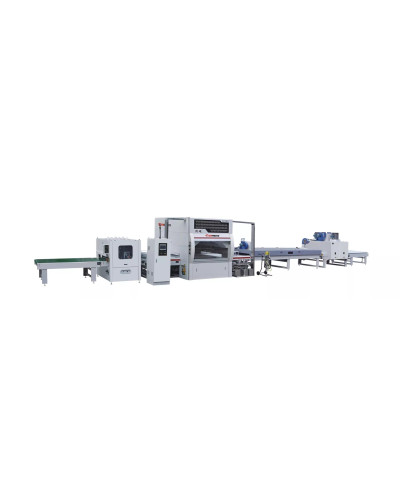

Автоматична лінія розпилювального фарбування з УФ-полімеризацією RICHFRUITS Line 03

Код: RICHFRUITS LINE 03

Виробник: RICHFRUITS

Під замовлення

Скорочений опис

RICHFRUITS LINE 03 Розпилення та UV-полімеризація в одному проході Автоматична лінія для серійного нанесення UV і водорозчинних UV-покриттів на меблеві фасади, двері, панелі та інші плитні деталі. ...

Опис RICHFRUITS Line 03 — лінія розпилювального фарбування з УФ-полімеризацією

RICHFRUITS LINE 03

Розпилення та UV-полімеризація в одному проході

Автоматична лінія для серійного нанесення UV і водорозчинних UV-покриттів на меблеві фасади, двері, панелі та інші плитні деталі.

до 2000 м²

Заявлена продуктивність за добу

3–6 м/хв

Робоча швидкість конвеєра

5 сторін

Верхня поверхня та чотири кромки

Повний UV-цикл без ручного переміщення деталей

RICHFRUITS Line 03 поєднує підготовку поверхні, автоматичне розпилення, інфрачервону підготовку покриття та УФ-полімеризацію в одному безперервному технологічному потоці.

Після нанесення лакофарбового матеріалу деталь проходить через ІЧ-тунель. Тут покриття вирівнюється та готується до опромінення. Після цього УФ-модуль запускає фотохімічну полімеризацію, формуючи затверділу поверхню.

Правильне технологічне формулювання: деталь послідовно фарбується, проходить ІЧ-підготовку та полімеризується ультрафіолетом у межах одного автоматичного проходу.

Схема лінії

1. Подавання

→

2. Пилоочищення

→

3. Розпилення

→

4. ІЧ-підготовка

→

5. УФ-полімеризація

→

Вихід

Як працюють ІЧ- та УФ-модулі

Етап	Функція
ІЧ-тунель	Забезпечує розтікання і підготовку покриття. Під час роботи з водорозчинними UV-матеріалами допомагає видалити воду перед полімеризацією.
УФ-модуль	Опромінює підготовлене покриття ультрафіолетом і запускає його швидку фотохімічну полімеризацію.

УФ-полімеризація — це не звичайне висушування фарби гарячим повітрям. Покриття твердіє під дією ультрафіолетового випромінювання, тому потужність ламп, швидкість проходження та склад матеріалу повинні бути узгоджені між собою.

Для яких матеріалів призначена

Основні типи покриттів:

UV-ґрунти, емалі та лаки, призначені для розпилювального нанесення;
водорозчинні UV-покриття, які потребують видалення води перед опроміненням;
матові, напівматові та глянцеві системи — відповідно до рецептури лакофарбового матеріалу.

Режим ІЧ-підготовки та потужність УФ-випромінювання підбираються відповідно до технічної карти конкретного матеріалу. Перед остаточним комплектуванням рекомендоване тестове нанесення на зразках замовника.

Оброблювані деталі

✓ Меблеві та кухонні фасади	✓ Міжкімнатні й меблеві двері
✓ Деталі шаф і корпусних меблів	✓ Декоративні та облицювальні панелі
✓ Плоскі та рельєфні панелі	✓ Фіброцементні й скломагнієві плити

Автоматична розпилювальна машина наносить покриття на верхню поверхню та чотири кромки. Конфігурація УФ-модуля повинна забезпечувати необхідне опромінення всіх пофарбованих зон відповідно до геометрії виробу.

Основні переваги

Закінчений технологічний цикл. Нанесення, підготовка і полімеризація виконуються без ручного переміщення деталей між операціями.
Швидка готовність поверхні. UV-покриття полімеризується без тривалої природної витримки.
Стабільна якість. Узгоджена швидкість конвеєра допомагає підтримувати однаковий час ІЧ- та УФ-обробки.
Обробка поверхні та кромок. Покриття наноситься на п’ять сторін заготовки в одному проході.
Висока серійна продуктивність. Заявлений виробником орієнтир — до 1000 дверей або 2000 м² на добу.

Вибір розпилювальної машини

У складі Line 03 може використовуватися фарбувальна машина B1, B3 або B5. Вибір залежить від добової програми, геометрії виробів, кількості фарбувальних контурів і необхідної гнучкості виробництва.

Модуль	Роль у лінії
B1	Базове виконання для невеликої або середньої виробничої програми.
B3	Продуктивне виконання з двома фарбувальними важелями. На офіційній сторінці наведена конфігурація B3-03.
B5	Розширене виконання для інтенсивного серійного виробництва.

Line 03 чи Line 05

Лінія	Коли вибирати
Line 03	Для UV-покриттів і водорозчинних UV-систем, яким достатньо ІЧ-підготовки перед УФ-полімеризацією.
Line 05	Для водорозчинних UV-покриттів, технологія яких потребує окремої витримки, інтенсивнішого сушіння гарячим повітрям і лише потім УФ-полімеризації.

Чому це важливо: водорозчинне UV-покриття не можна полімеризувати, доки з нього не видалена необхідна кількість води. Тому вибір між Line 03 і Line 05 виконується за технічною картою ЛФМ, а не лише за назвою фарби.

Технічні характеристики

Тип процесу	Розпилювальне нанесення з ІЧ-підготовкою та УФ-полімеризацією
Типи покриттів	UV та водорозчинні UV
Оброблювані сторони	Верхня поверхня та чотири кромки
Заявлена продуктивність	До 1000 дверей або 2000 м² на добу
Швидкість конвеєра	3–6 м/хв
Встановлена потужність	80 кВт
Орієнтовний габарит лінії	40 × 5,4 × 2,75 м
Фарбувальний модуль	B1, B3 або B5 — відповідно до продуктивності

Комплектація визначається технологією. Кількість і тип УФ-ламп, потужність випромінювання, довжина ІЧ-тунелю, швидкість конвеєра, система розпилення та повернення фарби підбираються відповідно до ЛФМ, форми деталей і необхідної продуктивності. Остаточні параметри фіксуються після тестового нанесення.
