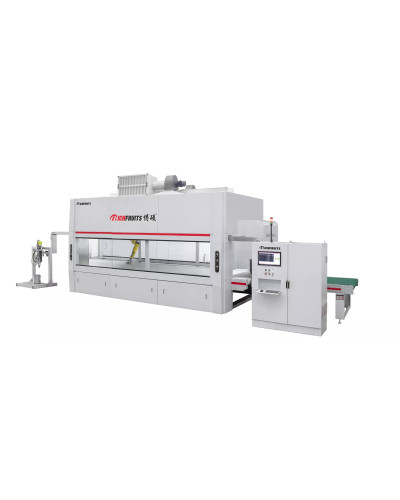

Роботизована фарбувальна машина RICHFRUITS B6 з 6-осьовим маніпулятором

Код: RICHFRUITS B6

Виробник: RICHFRUITS

Під замовлення

Скорочений опис

RICHFRUITS B6: один робот для складної геометрії RICHFRUITS B6 — автоматична фарбувальна машина з 6-осьовим роботизованим маніпулятором. Вона призначена для деталей, які складно якісно пофарбувати звичайним колива...

Опис RICHFRUITS B6 — роботизована фарбувальна машина з 6-осьовим маніпулятором

RICHFRUITS B6: один робот для складної геометрії

RICHFRUITS B6 — автоматична фарбувальна машина з 6-осьовим роботизованим маніпулятором. Вона призначена для деталей, які складно якісно пофарбувати звичайним коливальним механізмом: виробів із профілями, рельєфом, заглибленнями, вигнутими поверхнями та об’ємними 3D-елементами.

6 осей руху маніпулятора

1300 мм робоча ширина

5–300 мм товщина заготовки

1–3 м/хв швидкість обробки

Що фарбує роботизований маніпулятор

Складні поверхні

вигнуті та рельєфні площини;
фрезеровані меблеві фасади;
профілі, переходи та заглиблення;
об’ємні декоративні елементи.

Кромки та важкодоступні зони

чотири бокові кромки деталі;
внутрішні кути та контури;
глибокі профільовані ділянки;
переходи між площинами різної висоти.

Головна перевага B6: робот може змінювати положення та кут розпилення у шести осях, щоб наносити покриття на поверхні зі складною просторовою геометрією.

Автоматичне розпізнавання заготовки

На вході машини встановлений високоточний скануючий бар’єр. Він визначає габарити та форму заготовки й передає отримані дані системі керування.

1. Сканування
Визначення розмірів і форми

→

2. Розрахунок руху
Адаптація траєкторії розпилення

→

3. Фарбування
Обробка площин, кромок і рельєфу

За інформацією RICHFRUITS, рухи маніпулятора контролюються власним інтелектуальним програмним алгоритмом. Система використовує дані сканування для керування розпиленням, зменшує обсяг ручних налаштувань і допомагає стабільно повторювати результат під час серійного виробництва.

Коли варто обирати B6

у виробництві переважають рельєфні, профільовані або об’ємні деталі;
потрібно фарбувати поверхню та кромки за один прохід;
асортимент містить вироби різної форми та висоти;
потрібна гнучкість роботизованого розпилення;
не потрібен окремий швидкісний маніпулятор для великих пласких поверхонь;
необхідна робоча швидкість до 3 м/хв.

Чим B6 відрізняється від B7

Характеристика	RICHFRUITS B6	RICHFRUITS B7
Маніпулятори	Один 6-осьовий роботизований маніпулятор	Роботизований та коливальний маніпулятори
Швидкість обробки	1–3 м/хв	1–6 м/хв
Робоча ширина	1300 мм	1300 мм
Товщина заготовки	5–300 мм	5–300 мм
Основний пріоритет	Гнучке фарбування складних 3D-деталей	Складна геометрія та підвищена продуктивність
Оптимальне застосування	Різнотипні рельєфні й об’ємні вироби	Деталі, що поєднують великі пласкі площини з кромками та рельєфом

Простими словами: B6 — один універсальний робот для складних деталей. B7 — робот для складних зон плюс коливальний маніпулятор для швидкого фарбування великих пласких поверхонь.

Сфери застосування

фрезеровані меблеві фасади;
фільончасті та профільовані двері;
деталі меблів із масиву;
стільці та елементи меблів;
вигнуті декоративні панелі;
сходові елементи;
об’ємні художні вироби;
деталі зі складними кромками;
елементи інтер’єру;
інші 3D-заготовки товщиною до 300 мм.

Основні технічні характеристики

Модель	MH7413×1/D/JR; MH7413×1/D/JR/L
Фарбувальний модуль	Один 6-осьовий антропоморфний роботизований маніпулятор
Робоча ширина	1300 мм
Товщина заготовки	5–300 мм
Швидкість обробки	1–3 м/хв
Розпізнавання заготовки	Високоточний скануючий бар’єр
Транспортування	Конвеєрна подача
Повернення фарби	Система збору та рециркуляції залишків фарби

Комплектація формується під технологію замовника. Тип фільтрації, фарбувальні пістолети, насоси, контури подачі та система заміни фарби підбираються відповідно до матеріалів покриття, геометрії виробів і необхідної продуктивності.
