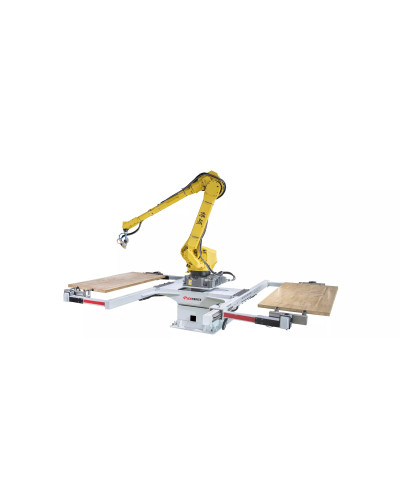

Роботизована фарбувальна машина RICHFRUITS з двома поворотними станціями

Код: RICHFRUITS MH7410×25/JR / MH7412×30/JR

Виробник: RICHFRUITS

Під замовлення

Скорочений опис

Роботизоване фарбування дверей і 3D-деталей Дві робочі станції — менше простоїв між деталями RICHFRUITS MH7410×25/JR / MH7412×30/JR поєднує промисловий робот, 3D-розпізнавання заготовки та дві поворотні станції...

Опис RICHFRUITS — роботизована фарбувальна машина з двома поворотними станціями

Роботизоване фарбування дверей і 3D-деталей

Дві робочі станції — менше простоїв між деталями

RICHFRUITS MH7410×25/JR / MH7412×30/JR поєднує промисловий робот, 3D-розпізнавання заготовки та дві поворотні станції. Поки деталь на одній станції фарбується, друга станція може готуватися до наступного робочого циклу.

поворотні станції

для почергового завантаження деталей

90–120 с

цикл фарбування

залежно від деталі та програми

до 1200 × 3000 мм

розмір заготовки

у виконанні MH7412×30/JR

Як працює система

Завантаження

Оператор установлює дверне полотно або іншу заготовку на вільну робочу станцію.

Розпізнавання

Система моделювання та 3D-зору визначає розміри, положення і геометрію заготовки.

Роботизоване нанесення

Програмний алгоритм керує рухами маніпулятора та траєкторією розпилення відповідно до форми виробу.

Автоматичне перевертання

Механізм перевертає дверне полотно для нанесення покриття на протилежну площину та важкодоступні ділянки.

Навіщо потрібні дві робочі станції

Двопозиційна конструкція скорочує непродуктивний час між циклами. Після завершення фарбування система переводить роботизований комплекс до наступної підготовленої заготовки, а оператор отримує доступ до вже обробленої деталі. Це особливо зручно під час роботи з дверима, великими стільницями та деталями, які потрібно надійно зафіксувати.

Які деталі можна фарбувати

дерев’яні двері та дверні полотна;
офісні й меблеві стільниці;
фасадні та корпусні елементи меблів;
зібрані елементи шаф і меблевих конструкцій;
стільці та деталі складної просторової форми;
рельєфні, фрезеровані й об’ємні 3D-вироби.

Доступні виконання

Параметр	MH7410×25/JR	MH7412×30/JR
Розмір заготовки	400–1000 × 1800–2500 мм	600–1200 × 1800–3000 мм
Товщина заготовки	40–80 мм	40–80 мм
Швидкість обробки	90–120 секунд на полотно	90–120 секунд на полотно

Чим відрізняється від RICHFRUITS B6

Rotary System

Для дверей і штучних 3D-виробів

Деталь фіксується на одній із двох поворотних станцій. Передбачене автоматичне перевертання дверного полотна. Рішення орієнтоване на гнучке фарбування великих деталей різної форми.

RICHFRUITS B6

Для прохідного виробничого потоку

Заготовки переміщуються стрічковим конвеєром через фарбувальну камеру. B6 краще підходить для інтеграції в автоматичну лінію та безперервної обробки послідовного потоку деталей.

Кому підходить ця машина

Виробникам дверей і меблів, які працюють із різними моделями, складною геометрією та відносно невеликими або середніми серіями. Машина дозволяє автоматизувати фарбування виробів, для яких звичайна прохідна система з коливальними штангами недостатньо гнучка.

Комплектація визначається технологією замовника

Тип системи розпилення, кількість контурів подавання матеріалу, спосіб фільтрації, конструкція фіксаторів і захисне огородження узгоджуються відповідно до розмірів виробів, типу лакофарбового матеріалу та необхідної продуктивності.
