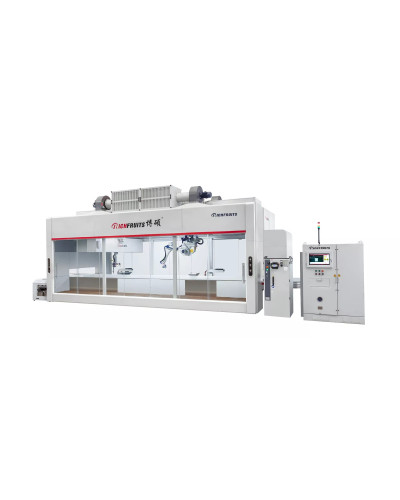

Роботизована фарбувальна машина RICHFRUITS B7 з роботизованим і коливальним маніпуляторами

Код: RICHFRUITS B7

Виробник: RICHFRUITS

Під замовлення

Скорочений опис

RICHFRUITS B7: робот для складної геометрії + маніпулятор для швидкого фарбування площин RICHFRUITS B7 — комбінована роботизована фарбувальна машина для автоматичного нанесення покриттів на плоскі, профільовані та...

Опис RICHFRUITS B7 — роботизована фарбувальна машина з двома маніпуляторами

RICHFRUITS B7: робот для складної геометрії + маніпулятор для швидкого фарбування площин

RICHFRUITS B7 — комбінована роботизована фарбувальна машина для автоматичного нанесення покриттів на плоскі, профільовані та об’ємні деталі. Її основна перевага — розподіл роботи між двома різними маніпуляторами.

2 маніпулятори роботизований і коливальний

1300 мм робоча ширина

5–300 мм товщина заготовки

1–6 м/хв швидкість обробки

Як працюють два маніпулятори

Роботизований маніпулятор

Працює зі складною геометрією та виконує точне фарбування:

чотирьох кромок деталі;
вигнутих і рельєфних поверхонь;
профілів, заглиблень та переходів;
об’ємних 3D-елементів.

Коливальний маніпулятор

Виконує швидке та рівномірне нанесення покриття на:

великі пласкі поверхні;
центральні частини фасадів;
дверні полотна та панелі;
деталі, які не потребують складної роботизованої траєкторії.

Практична перевага: робот не витрачає час на фарбування всієї пласкої площини. Він обробляє складні зони, тоді як коливальний маніпулятор забезпечує продуктивність на великих поверхнях.

Інтелектуальне розпізнавання заготовок

На вході встановлений високоточний скануючий бар’єр. Він визначає габарити та форму кожної заготовки й передає інформацію системі керування.

1. Сканування
Визначення форми та розмірів

→

2. Аналіз
Розподіл зон фарбування

→

3. Фарбування
Узгоджена робота маніпуляторів

За інформацією виробника, траєкторії розпилення контролюються власним інтелектуальним алгоритмом. Система адаптує рухи до геометрії заготовки, скорочує обсяг ручного програмування та допомагає підтримувати стабільний результат на серійному виробництві.

Чим B7 відрізняється від B6

Характеристика	RICHFRUITS B6	RICHFRUITS B7
Фарбувальні модулі	Один роботизований маніпулятор	Роботизований + коливальний маніпулятори
Швидкість	1–3 м/хв	1–6 м/хв
Основний пріоритет	Гнучке роботизоване фарбування складних 3D-деталей	Поєднання складної геометрії з підвищеною продуктивністю
Коли обирати	Коли переважають складні об’ємні деталі та важлива максимальна гнучкість робота	Коли деталі мають і пласкі площини, і складні кромки чи рельєф

Простими словами: B6 — це один робот для складних деталей. B7 — це робот для складних зон плюс окремий швидкісний маніпулятор для пласких поверхонь. Тому B7 забезпечує вищу щоденну продуктивність на комбінованих деталях.

Для яких виробів підходить B7

меблеві фасади з фрезеруванням;
фільончасті та профільовані двері;
деталі меблів із масиву;
фасадні та декоративні панелі;
вигнуті й рельєфні елементи;
стільниці та меблеві компоненти;
об’ємні 3D-вироби;
деталі зі складними кромками та переходами.

Основні технічні характеристики

Модель	MH7413×2/D/JR; MH7413×2/D/JR/L
Кількість фарбувальних маніпуляторів	2: один роботизований та один коливальний
Робоча ширина	1300 мм
Товщина заготовки	5–300 мм
Швидкість обробки	1–6 м/хв
Розпізнавання заготовки	Високоточний скануючий бар’єр
Повернення залишків фарби	Ефективна система збору та рециркуляції фарби

Комплектація підбирається під технологію замовника. Тип системи фільтрації, фарбувальні пістолети, насоси, кількість робочих контурів, система подачі та швидкої заміни фарби узгоджуються відповідно до матеріалів покриття, форми деталей і необхідної продуктивності.
