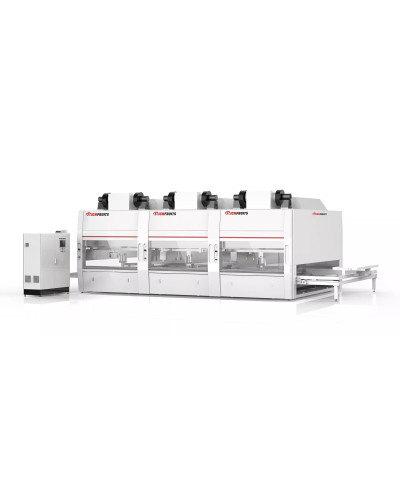

Автоматична фарбувальна машина RICHFRUITS із трьома станціями для дверей

Код: RICHFRUITS MH7410×25×3 / MH7412×30×3

Виробник: RICHFRUITS

Під замовлення

Скорочений опис

Серійне фарбування дверей Дві площини, кромки та рельєф — за один автоматичний цикл RICHFRUITS розділяє фарбування дверного полотна між трьома станціями. Кожна виконує окрему операцію, тому машина забезпечує по...

Опис RICHFRUITS MH7410×25×3 / MH7412×30×3 — автоматична фарбувальна машина для дверей із трьома робочими станціями

Серійне фарбування дверей

Дві площини, кромки та рельєф — за один автоматичний цикл

RICHFRUITS розділяє фарбування дверного полотна між трьома станціями. Кожна виконує окрему операцію, тому машина забезпечує послідовну обробку площини А, кромок, фрезерованих елементів і площини Б.

робочі станції

для послідовної обробки всього полотна

від 45 с

виробничий такт

після заповнення всіх станцій

до 3000 мм

довжина полотна

у виконанні MH7412×30×3

Що відбувається на кожній станції

СТАНЦІЯ 1

Фарбування площини А

На першу сторону дверного полотна наноситься рівномірний шар лакофарбового матеріалу.

СТАНЦІЯ 2

Кромки, рельєф і перевертання

Обробляються кромки, пази, фрезеровані та опуклі елементи. Після цього система автоматично перевертає полотно.

СТАНЦІЯ 3

Фарбування площини Б

Після перевертання наноситься покриття на другу сторону дверного полотна.

Три станції працюють одночасно

Після заповнення машини на кожній станції одночасно знаходиться окреме дверне полотно. Завдяки паралельному виконанню трьох операцій виробничий такт може починатися від 45 секунд. Фактична швидкість становить 45–90 секунд на полотно та залежить від його геометрії, програми нанесення і технологічних параметрів покриття.

Підвішування без піддона

Дверне полотно утримується у підвішеному положенні без суцільної опорної рами або транспортного піддона під площиною виробу. Така конструкція відкриває доступ до кромок і дозволяє обробляти обидві сторони деталі. Робоча довжина підвісної системи автоматично налаштовується відповідно до розміру полотна.

Автоматичне розпізнавання заготовки

Сканування розміру

Оптична система визначає габарити дверного полотна перед початком фарбування.

Розпізнавання форми

Система враховує контури й рельєфні елементи заготовки під час формування робочої програми.

Перехресне нанесення

ЧПК-система дозволяє наносити матеріал у поздовжньому та поперечному напрямках для рівномірнішого покриття.

Технічні характеристики

Параметр	MH7410×25×3	MH7412×30×3
Розміри заготовки	400–1000 × 1800–2500 мм	600–1200 × 1800–3000 мм
Товщина заготовки	40–80 мм	40–80 мм
Швидкість обробки	45–90 секунд на полотно	45–90 секунд на полотно

Відмінність від роботизованої Rotary System

Three Station

Для серійного виробництва дверей

Три спеціалізовані станції одночасно виконують різні етапи фарбування. Головна перевага — продуктивність і завершена обробка двох площин та кромок.

Rotary System

Для гнучкого фарбування 3D-деталей

Один промисловий робот обслуговує дві поворотні станції. Така система краще адаптується до різних виробів і складної геометрії, але не має продуктивності трьох одночасно працюючих фарбувальних секцій.

Кому підходить машина

Підприємствам із серійним виробництвом дверей, яким потрібно автоматично фарбувати обидві площини, кромки та фрезерований рельєф без ручного перевертання полотна між окремими операціями.

Конфігурація підбирається під технологію фарбування

Кількість і тип розпилювачів, контури подавання матеріалу, система фільтрації, вентиляція та параметри робочої програми узгоджуються відповідно до лакофарбового матеріалу, конструкції дверей і необхідної продуктивності.
