Ширококорпусна автоматична фарбувальна машина RICHFRUITS B5

Код: RICHFRUITS B5

Виробник: RICHFRUITS

Під замовлення

Скорочений опис

RICHFRUITS B5 Широка камера та швидкість до 9 м/хв для великих серій Високопродуктивне автоматичне нанесення покриття на пласть і чотири кромки меблевих фасадів, дверей, панелей MDF/HDF та деталей із масиву. ...

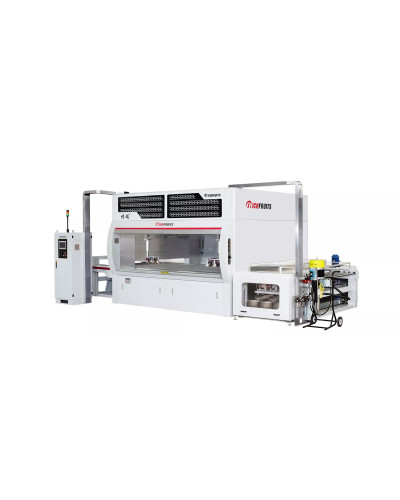

Опис RICHFRUITS B5 — ширококорпусна високопродуктивна автоматична фарбувальна машина

RICHFRUITS B5

Широка камера та швидкість до 9 м/хв для великих серій

Високопродуктивне автоматичне нанесення покриття на пласть і чотири кромки меблевих фасадів, дверей, панелей MDF/HDF та деталей із масиву.

2–9 м/хв швидкість подачі

1300 мм робоча ширина

5–80 мм товщина деталей

2 незалежні маніпулятори

B5 — модель для максимальної пропускної здатності

Головна відмінність B5 — збільшена фарбувальна камера та вища швидкість проходження деталей. Машина розрахована на великі серії, коли важливо фарбувати більше продукції за зміну, зберігаючи стабільність нанесення та ефективне повернення лакофарбового матеріалу.

Як працює RICHFRUITS B5

Сканує заготовку

Високоточна система визначає розмір і форму деталі перед входом у фарбувальну камеру.

Регулює висоту

Маніпулятори автоматично піднімаються або опускаються відповідно до товщини деталі.

Фарбує у проході

Два маніпулятори рухаються незалежно поперек напрямку подачі деталей.

Збирає фарбу

Надлишок матеріалу осідає на транспортері та спрямовується в систему очищення і збору.

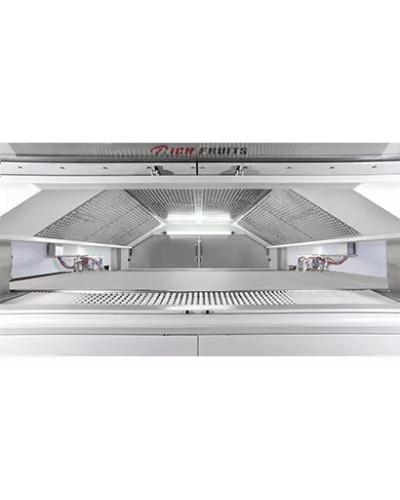

Чому збільшена камера важлива

Вища швидкість подачі

Збільшений внутрішній простір дає змогу стабільно працювати зі швидкістю до 9 м/хв.

Менший взаємний вплив факелів

Маніпулятори мають більше простору для незалежного руху та оптимального перекриття зон фарбування.

Ефективніше осадження фарби

Конструкція камери сприяє збору надлишкового матеріалу та знижує втрати фарби.

КЛЮЧОВА ПЕРЕВАГА B5

До 9 м/хв для великих виробничих партій

B5 працює швидше за молодші моделі серії та орієнтована на безперервне серійне виробництво. Вона підходить підприємствам, де пропускна здатність фарбувальної дільниці вже обмежує загальну продуктивність.

Система транспортування під ваш процес

Тип транспортера визначається геометрією деталей, лакофарбовими матеріалами та вимогами до очищення.

ПОВЕРНЕННЯ ФАРБИ

Полімерна транспортна стрічка

Гладка стійка стрічка забезпечує безперервне транспортування деталей і дає змогу збирати надлишок придатного матеріалу.

автоматизоване очищення стрічки;
збір фарби для повторного використання;
підходить для великих серій;
стабільна робота на високій швидкості.

ПРОЄКТНЕ ВИКОНАННЯ

Ланцюгово-стрижневий транспортер

Альтернативна транспортна система для процесів, де суцільна полімерна стрічка не є оптимальним рішенням.

підбирається під геометрію виробів;
можливість налаштування опорних елементів;
суха або водяна фільтрація;
можливість інтеграції у фарбувальну лінію.

Ефективне повернення лакофарбового матеріалу

Збільшена камера та система очищення транспортної стрічки допомагають зібрати більшу частину надлишкового матеріалу. В окремій конфігурації B5 виробник заявляє повернення фарби з поверхні стрічки на рівні понад 99%.

Фактичний рівень повернення залежить від типу фарби, робочої в’язкості, налаштувань розпилення та вибраної системи очищення.

Швидке обслуговування системи очищення

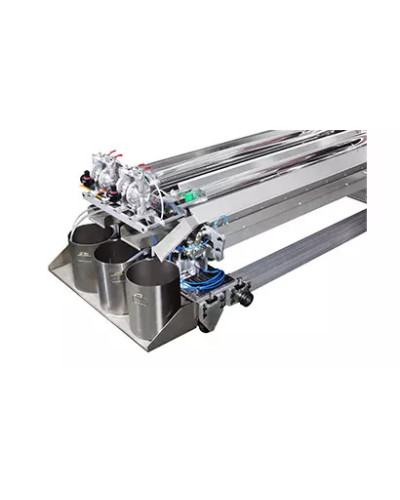

Викочуваний візок

Модуль очищення можна вивести з корпусу машини для зручного доступу до робочих вузлів.

Швидкознімна конструкція

Основні елементи очищення легше демонтувати для промивання та технічного обслуговування.

Менше простоїв

Для представленого виробником виконання заявлений час обслуговування візка приблизно 10 хвилин.

Керування та налаштування

PLC із сенсорним екраном

Централізоване керування основними функціями машини та параметрами фарбування.

Автоматичне сканування

Розпилення активується лише в межах розпізнаної заготовки.

Регулювання швидкостей

Окреме налаштування подачі конвеєра та руху фарбувальних маніпуляторів.

Індивідуальна комплектація

Кількість пістолетів, насоси та контури подачі підбираються під конкретний технологічний процес.

Що можна фарбувати

меблеві фасади дверні полотна фрезеровані панелі вигнуті деталі панелі MDF/HDF меблі з масиву декоративні панелі елементи сходів

Машина підходить для високоякісного безперервного нанесення UV, PU, AC, NC та водорозчинних лакофарбових матеріалів.

Основні характеристики

Серія	RICHFRUITS B5
Моделі	MH7413×2/D/K/L, MH7413×2/D/K/L/S
Кількість маніпуляторів	2 незалежні коливальні маніпулятори
Швидкість подачі	2–9 м/хв
Максимальна робоча ширина	1300 мм
Товщина деталей	5–80 мм
Робочий тиск повітря	0,6 МПа
Загальна потужність	18 кВт
Керування	PLC із сенсорним екраном
Транспортна система	Стрічковий або ланцюгово-стрижневий транспортер
Фільтрація	Суха або водяна
Система розпилення	Кількість і тип пістолетів визначаються комплектацією

Яку модель обрати

Модель	Конструкція	Головна перевага	Застосування
B1 Mito	Один маніпулятор	Компактність	Невеликі партії
B2 Facile	Два маніпулятори	Баланс можливостей і вартості	Середні партії
B3 Easy	Два маніпулятори, до восьми пістолетів	Гнучкість та автоматична зміна кольору	Багатоколірне серійне виробництво
B5	Два маніпулятори, збільшена камера	Швидкість до 9 м/хв	Великі серії та максимальна пропускна здатність

Підберемо B5 під потрібну продуктивність

Кількість пістолетів, система подачі фарби, тип транспортера, очищення стрічки та фільтрація визначаються відповідно до деталей, лакофарбового матеріалу і виробничої програми.

Технічні характеристики та склад комплектації можуть змінюватися залежно від модифікації й погодженого технічного завдання.
