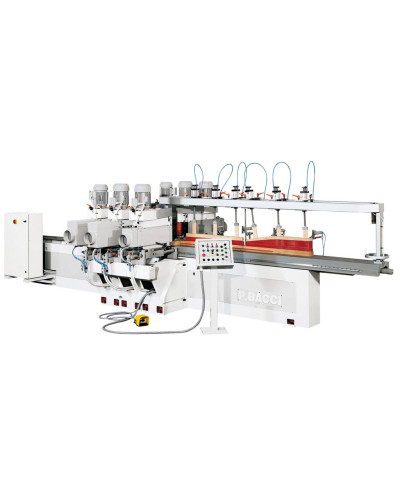

Копірувальний фрезерно-шліфувальний верстат BACCI модель FC6

Код: FC6

Виробник: BACCI

Під замовлення

Скорочений опис

BACCI · КОПІЮВАЛЬНА ОБРОБКА BACCI FC6 Задати профіль копіром. Повторити в серії. 6-головий копіювально-фрезерно-шліфувальний верстат для обробки бічних профілів деталей із масиву деревини. Фрезерування та...

Опис BACCI FC6 — 6-головий копіювально-фрезерно-шліфувальний верстат

BACCI · КОПІЮВАЛЬНА ОБРОБКА

BACCI FC6

Задати профіль копіром.
Повторити в серії.

6-головий копіювально-фрезерно-шліфувальний верстат для обробки бічних профілів деталей із масиву деревини. Фрезерування та шліфування поєднані на одному верстаті.

робочих голів

2500 мм

робоча довжина*

КОПІР

фізичний шаблон профілю

3 ПАРИ

агрегатів

Шість голів — три етапи обробки

01 · 1 + 1

Фрезерування

Перша пара формує бічний профіль за копіром.

По 10 к.с. на агрегат*

02 · 1 + 1

Універсальна обробка

Фрезерування або шліфування — відповідно до встановленого інструмента.

По 6,5 / 4 к.с. на агрегат*

03 · 1 + 1

Шліфування

Завершальна пара шліфує сформований бічний профіль.

По 4 к.с. на агрегат*

Функціональна схема комплектації FC6/2500. Це не креслення кінематики верстата.

Для повторюваних серій

FC6 доцільний для серійної обробки деталей із незмінним бічним профілем. Після виготовлення копірів і налаштування інструмента верстат повторює задану форму на наступних заготовках.

Механіка та шліфування

Литі опори агрегатів і жорстка конструкція допомагають зменшувати вібрації. Шліфувальні вузли мають осциляцію стрічки та пневматичне натягування; заготовки фіксуються пневматичними притисками.

FC6 у лінійці BACCI

FC6 працює за фізичними копірами: для нового профілю їх потрібно виготовити та виконати переналадку, яка займає більше часу, ніж на CNC-версії. Кінематика голів відрізняється від CNC-виконання: обробка торців заготовок на FC6 не передбачена.

Технічні характеристики BACCI FC6/2500

Параметр	Значення*
Кількість робочих голів	6 — три пари агрегатів
Спосіб формування профілю	Механічне копіювання за фізичними копірами
Максимальна робоча довжина	2500 мм
Робоча ширина	15–500 мм
Максимальна робоча висота	180 мм
Максимальна швидкість подачі	30 м/хв
Фрезерні агрегати	2 × 10 к.с.
Універсальні агрегати	2 × 6,5 / 4 к.с. — фрезерування / шліфування
Шліфувальні агрегати	2 × 4 к.с.
Пневматичні притиски / позиціонери	6 / 6
Електроживлення	380 В ±5%, 50 Гц

*Параметри виконання FC6/2500 за пропозицією BACCI від 22.10.2024. Допустимі розміри та режим обробки залежать від профілю, інструмента й затискання; остаточна комплектація погоджується при замовленні. Різальний і шліфувальний інструмент підбирається окремо.

Підберемо FC6 під вашу деталь

Надішліть креслення або фото профілю, породу деревини, розміри заготовки та обсяг партії. MarkTech допоможе визначити потрібний інструмент, комплектацію та відповідність копіювальної обробки вашій задачі.
