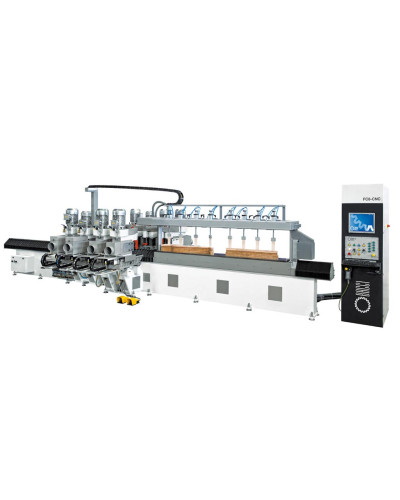

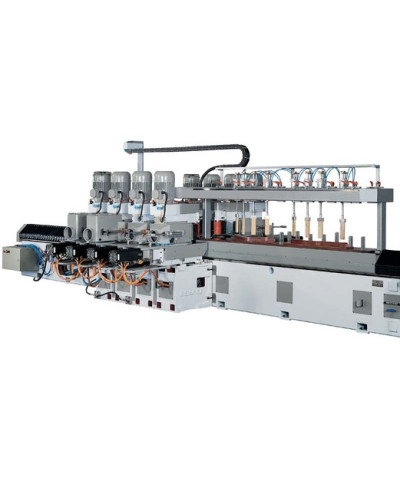

Фрезерно-шліфувальний верстат із ЧПК BACCI FC8 CNC

Код: FC8 CNC 3500

Виробник: BACCI

Під замовлення

Скорочений опис

BACCI · ПРОФІЛЮВАННЯ З ЧПК BACCI FC8 CNC Два етапи фрезерування. Гнучкість обробки без копірів. 8-головий фрезерно-шліфувальний верстат із ЧПК для профільних деталей із масиву деревини. Дві фрезерні пари,...

Опис BACCI FC8 CNC — 8-головий фрезерно-шліфувальний верстат із ЧПК

BACCI · ПРОФІЛЮВАННЯ З ЧПК

BACCI FC8 CNC

Два етапи фрезерування.
Гнучкість обробки без копірів.

8-головий фрезерно-шліфувальний верстат із ЧПК для профільних деталей із масиву деревини. Дві фрезерні пари, універсальна та шліфувальна пари поєднують послідовну обробку профілю з програмним керуванням.

робочих голів

4 ПАРИ

агрегатів

2500 мм

робоча довжина*

CAD/CAM

BACCI · імпорт DXF

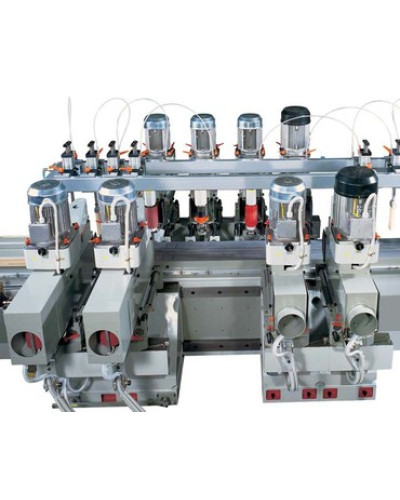

Чотири пари — послідовна обробка профілю

01 · 1 + 1

Перша фрезерна пара

Початкове формування профілю за програмною траєкторією.

По 15 к.с. на агрегат*

02 · 1 + 1

Друга фрезерна пара

Наступний етап фрезерування: припуск можна розподілити між двома парами.

По 10 к.с. на агрегат*

03 · 1 + 1

Універсальна пара

Фрезерування або шліфування залежно від встановленого інструмента.

По 6,5 / 4 к.с. на агрегат*

04 · 1 + 1

Шліфувальна пара

Шліфування сформованого профілю на тому самому верстаті.

По 4 к.с. на агрегат*

Функціональна схема запропонованої комплектації. Розподіл операцій та інструмент підбираються під конкретну деталь.

Новий профіль — у програмі

Імпортуйте DXF або створіть контур у CAD BACCI. CAM розрахує траєкторії та оптимізує подачу столу. Зміни креслення не потребують нових копірів; інструмент і затискання налаштовуються під деталь.

Криволінійні профілі та кінці

Керовані переміщення столу й голів дають змогу профілювати криволінійні деталі та заокруглені кінці. Можливість обробки конкретної торцевої ділянки перевіряється за кресленням, інструментом і схемою затискання.

Продуманий доступ і обслуговування

Рухома бічна частина відкриває прохід 600 мм до інструмента. Литі опори голів і жорстка станина допомагають зменшувати вібрації; централізоване змащування контролюється ЧПК.

FC8 CNC у лінійці BACCI

Порівняно з FC6 CNC, FC8 CNC додає другу пару фрезерних голів — для розподілу фрезерування на два етапи перед універсальною та шліфувальною обробкою. На відміну від FC8 за копірами, контур задається програмою ЧПК без виготовлення фізичних копірів.

Технічні характеристики BACCI FC8 CNC

Параметр	Значення*
Робочі голови	8 — чотири пари агрегатів
Інтерпольовані осі	9 — переміщення 8 голів і столу
Робоча довжина / ширина / висота	2500 / 500 / 180 мм
Перша фрезерна пара	2 × 15 к.с.
Друга фрезерна пара	2 × 10 к.с.
Універсальна пара	2 × 6,5 / 4 к.с. — фрезерування / шліфування
Шліфувальна пара	2 × 4 к.с.
Діаметр вала шпинделя	40 мм
Налаштування нахилу агрегатів	Від −10° до +10°
Пневматичні притиски / позиціонери	8 / 9
Система керування	OSAI, операторський ПК
Програмування	CAD/CAM BACCI, імпорт DXF
Подача столу	Автоматичне керування швидкістю за програмою
Завантаження	Ручне; пневматичний завантажувач — опція
Електроживлення	380 В ±5%, 50 Гц

*Параметри комплектації FC8 CNC за пропозицією BACCI від 22.10.2024. Допустимі розміри й режими обробки залежать від профілю, інструмента та затискання. Актуальна комплектація погоджується при замовленні; інструмент підбирається окремо.

Розподілимо операції під вашу деталь

Надішліть креслення або DXF, породу деревини, розміри заготовки та обсяг партії. MarkTech допоможе підібрати інструмент, схему обробки й комплектацію FC8 CNC під ваше виробництво.
