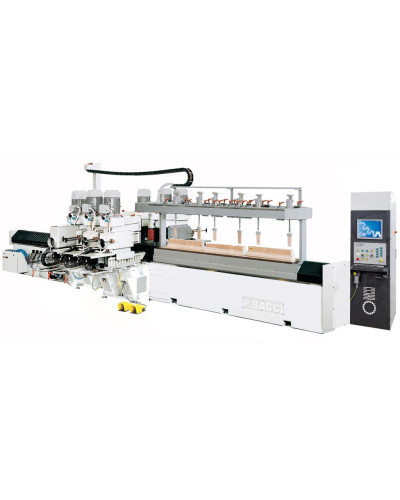

Фрезерно-шліфувальний верстат із ЧПК BACCI FC6 CNC

Код: FC6 CNC

Виробник: BACCI

Під замовлення

Скорочений опис

BACCI · ПРОФІЛЮВАННЯ З ЧПК BACCI FC6 CNC Змінюйте програму. Не виготовляйте нові копіри. 6-головий фрезерно-шліфувальний верстат із ЧПК для профільних деталей із масиву деревини. Рух столу та робочих голі...

Опис BACCI FC6 CNC — 6-головий фрезерно-шліфувальний верстат із ЧПК

BACCI · ПРОФІЛЮВАННЯ З ЧПК

BACCI FC6 CNC

Змінюйте програму.
Не виготовляйте нові копіри.

6-головий фрезерно-шліфувальний верстат із ЧПК для профільних деталей із масиву деревини. Рух столу та робочих голів задається програмою: фрезерування й шліфування без механічного копіювання профілю.

робочих голів

3 ПАРИ

агрегатів

CAD/CAM

програмування BACCI

DXF

імпорт контуру деталі

Три пари — від фрезерування до шліфування

01 · 1 + 1

Фрезерна пара

Формування профілю за програмною траєкторією.

По 15 к.с. на агрегат*

02 · 1 + 1

Універсальна пара

Фрезерування або шліфування залежно від встановленого інструмента.

По 6,5 / 4 к.с. на агрегат*

03 · 1 + 1

Шліфувальна пара

Шліфування сформованого профілю на тому самому верстаті.

По 4 к.с. на агрегат*

Функціональна схема шестиголового виконання. Послідовність операцій та інструмент підбираються під деталь.

Від креслення до повторюваної серії

1. КОНТУР

Імпортуйте DXF або побудуйте профіль у CAD BACCI.

2. ПРОГРАМА

Задайте інструмент і операції. CAM розрахує траєкторії та оптимізує подачу.

3. ОБРОБКА

Налаштуйте затискання, перевірте програму та запускайте партію.

Коли асортимент змінюється

Нові контури та зміни креслень вносяться в програму без виготовлення копірів. Збережені програми полегшують повернення до повторних замовлень; інструмент і затискання налаштовуються під конкретну деталь.

Контури та заокруглені кінці

Програмне керування переміщеннями голів і столу дає змогу обробляти криволінійні профілі та заокруглені кінці деталей. Доступність конкретної ділянки залежить від інструмента, геометрії та схеми затискання.

FC6 CNC у лінійці BACCI

На відміну від FC6 за копірами, FC6 CNC формує профіль за програмою — без виготовлення нового копіра при зміні контуру. Шість голів зберігають схему «фрезерування — універсальна обробка — шліфування», додаючи гнучкість ЧПК.

Технічні характеристики BACCI FC6 CNC

Параметр	Значення
Робочі голови	6 — три пари агрегатів
Керування профілюванням	ЧПК — програмні переміщення столу та голів
Програмування	CAD/CAM BACCI, імпорт DXF
Робоча довжина*	2500 мм
Робоча ширина*	500 мм
Робоча висота, базове виконання*	180 мм
Фрезерна пара*	2 × 15 к.с.
Універсальна пара*	2 × 6,5 / 4 к.с. — фрезерування / шліфування
Шліфувальна пара*	2 × 4 к.с.
Формування контуру	Без фізичних копірів
Завантаження*	Ручне; автоматизація — за погодженою комплектацією

*Попередні параметри за пропозицією від 22.10.2024, що потребують підтвердження актуальною специфікацією FC6 CNC. Допустимі розміри деталі залежать від профілю, інструмента та затискання. Остаточна комплектація погоджується при замовленні.

Перевіримо FC6 CNC на вашій деталі

Надішліть креслення або DXF, розміри заготовки, породу деревини та обсяг партії. MarkTech допоможе визначити операції, доступність торцевих ділянок, потрібний інструмент і комплектацію.
