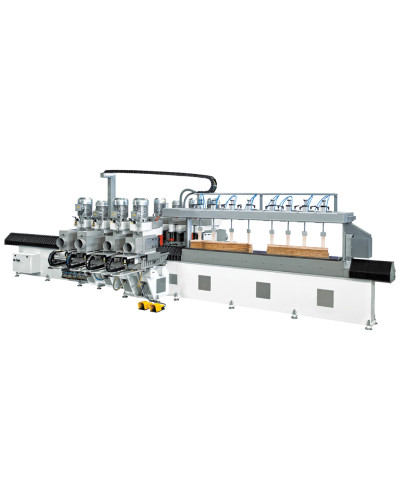

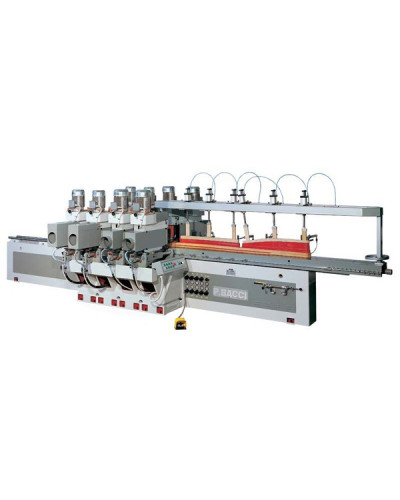

Копіювально-фрезерно-шліфувальний верстат BACCI FC8

Код: FC8

Виробник: BACCI

Під замовлення

Скорочений опис

BACCI · КОПІЮВАЛЬНА ОБРОБКА BACCI FC8 Дві пари фрезерних голів. Більше етапів обробки профілю. 8-головий копіювально-фрезерно-шліфувальний верстат для серійної обробки профільних деталей із масиву деревин...

Опис BACCI FC8 — 8-головий копіювально-фрезерно-шліфувальний верстат

BACCI · КОПІЮВАЛЬНА ОБРОБКА

BACCI FC8

Дві пари фрезерних голів.
Більше етапів обробки профілю.

8-головий копіювально-фрезерно-шліфувальний верстат для серійної обробки профільних деталей із масиву деревини. Дві пари фрезерних агрегатів, універсальна та шліфувальна пари працюють на одному верстаті.

робочих голів

2500 мм

робоча довжина*

КОПІР

фізичний шаблон профілю

4 ПАРИ

агрегатів

Вісім голів — чотири пари агрегатів

01 · 1 + 1

Перша пара фрезерних голів

Початковий етап формування профілю за копіром.

По 15 к.с. на агрегат*

02 · 1 + 1

Друга пара фрезерних голів

Наступний етап фрезерування: припуск можна розподілити між двома парами.

По 10 к.с. на агрегат*

03 · 1 + 1

Універсальна пара

Фрезерування або шліфування — відповідно до встановленого інструмента.

По 6,5 / 4 к.с. на агрегат*

04 · 1 + 1

Шліфувальна пара

Шліфування сформованого профілю з осциляцією та пневматичним натягуванням стрічки.

По 4 к.с. на агрегат*

Функціональна схема комплектації FC8/2500. Розподіл операцій визначається профілем деталі та інструментом; це не креслення кінематики верстата.

Для повторюваних серій

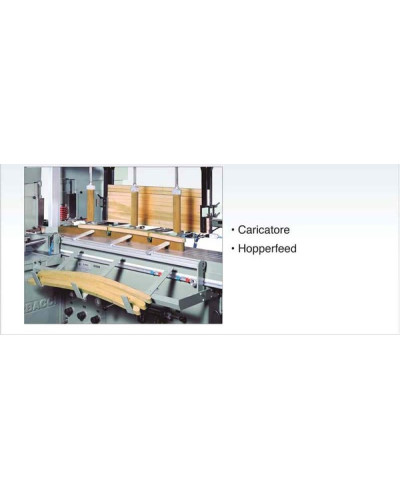

FC8 доцільний, коли профіль повторюється в партії, а фрезерування потрібно розділити на кілька етапів. Форму задають копіри; заготовки фіксуються пневматичними притисками.

Доступ до інструмента

У запропонованій комплектації рухома бічна частина відкриває прохід 600 мм для доступу до агрегатів. Литі опори та жорстка конструкція допомагають зменшувати вібрації під час обробки.

FC8 у лінійці BACCI

Порівняно з FC6, FC8 має додаткову пару фрезерних агрегатів для послідовної обробки профілю. Це копіювальне, а не CNC-виконання: зміна профілю потребує виготовлення копірів і механічної переналадки.

Технічні характеристики BACCI FC8/2500

Параметр	Значення*
Кількість робочих голів	8 — чотири пари агрегатів
Формування профілю	Механічне копіювання за фізичними копірами
Максимальна робоча довжина	2500 мм
Робоча ширина	15–500 мм
Максимальна робоча висота	180 мм
Регульована швидкість подачі столу	0,2–15 м/хв
Перша фрезерна пара	2 × 15 к.с.
Друга фрезерна пара	2 × 10 к.с.
Універсальна пара	2 × 6,5 / 4 к.с. — фрезерування / шліфування
Шліфувальна пара	2 × 4 к.с.
Діаметр шпинделя	35 мм
Максимальний діаметр інструмента	160 мм
Пневматичні притиски / позиціонери	6 / 6
Електроживлення	380 В ±5%, 50 Гц

*Параметри виконання FC8/2500 за пропозицією BACCI від 22.10.2024. Допустимі розміри й режими обробки залежать від профілю, інструмента та затискання. Актуальна комплектація й оснащення погоджуються при замовленні.

Підберемо FC8 під вашу деталь

Надішліть креслення профілю, породу деревини, розміри заготовки та обсяг партії. MarkTech допоможе визначити розподіл операцій між агрегатами, потрібний інструмент і комплектацію верстата.
