JYC GJB6213-L140-JY — ВЧ-прес для щита 6200 × 1300 мм

Код: JYC GJB6213-L140-JY

Виробник: JYC

Під замовлення

Скорочений опис

JYC · ВИСОКОЧАСТОТНЕ СКЛЕЮВАННЯ ЩИТАДовгомірний щит до формату 6,2 метраGJB6213-L140-JY — ВЧ-прес для склеювання ламелей за шириною у меблевий щит. Для довгомірних щитів і заготовок: стіл 6200 × 1300 мм поєднано з автома...

Опис JYC GJB6213-L140-JY — ВЧ-прес для склеювання щита

JYC · ВИСОКОЧАСТОТНЕ СКЛЕЮВАННЯ ЩИТА

Довгомірний щит до формату 6,2 метра

GJB6213-L140-JY — ВЧ-прес для склеювання ламелей за шириною у меблевий щит. Для довгомірних щитів і заготовок: стіл 6200 × 1300 мм поєднано з автоматизованим вивантаженням та штабелюванням у запропонованій комплектації.

6200 × 1300
мм · робочий стіл

8–80 мм
товщина щита

60 кВт
вихідна потужність ВЧ

90 / 50 тс
боковий / вертикальний притиск

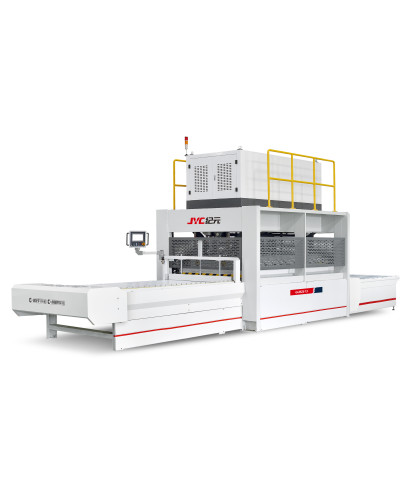

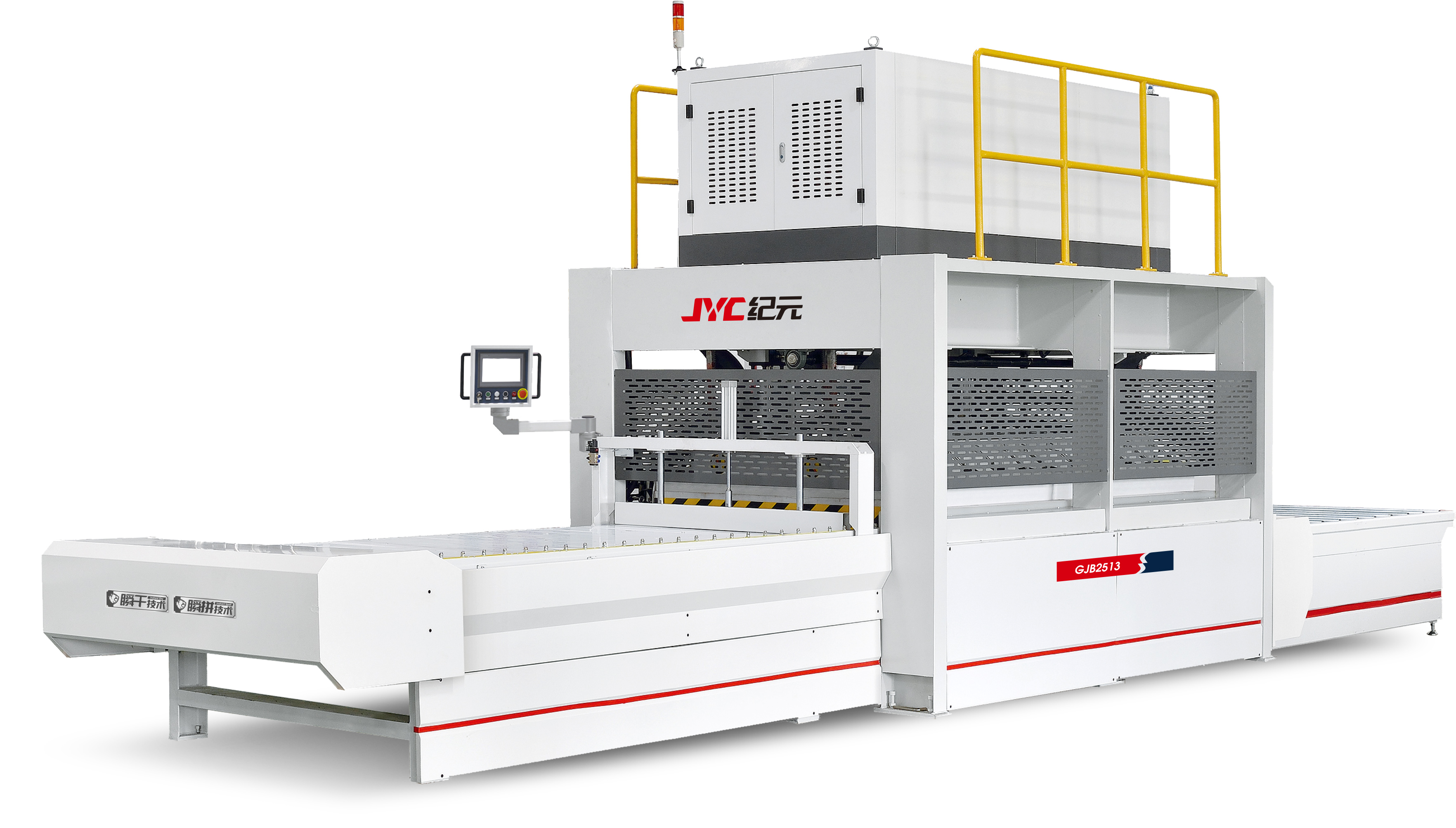

JYC GJB6213-L140-JY — загальний вигляд із пропозиції — Зображення з пропозиції JYC. Фото в галереї ілюструють конструкцію серії; вигляд і компонування залежать від комплектації.

Як ламелі стають щитом

На кромки підготовлених ламелей наносять клей і формують пакет. Бокові циліндри стискають клейові шви, вертикальний притиск утримує площинність, а високочастотне поле нагріває клейовий шар у пакеті. Після заданого циклу щит вивантажується для подальшої обробки.

01 · ПІДГОТОВКА
Калібровані ламелі
Нанесення клею

02 · ПОДАЧА
Сформований пакет
Ланцюговий конвеєр

03 · СКЛЕЮВАННЯ
Притиск у двох напрямках
ВЧ-нагрів клейових швів

04 · ВИХІД
Привідний рольганг
Підйомний стіл і штабелювання

Основні вузли — і що вони дають виробництву

ВЧ-генератор

60 кВт вихідної потужності, частота 6,78 МГц та автоматичне налаштування. Нагрівання клейового шару прискорює його затвердіння без тривалого прогрівання всієї маси деревини.

Гідравлічний притиск

Бокове зусилля 90 тс змикає ламелі, вертикальне 50 тс утримує пакет. Цифровий контроль допомагає повторювати налаштований режим.

Подача та робочий стіл

Ланцюгова подача з регулюванням швидкості, оброблена робоча поверхня й антиадгезійне покриття спрощують переміщення пакета та очищення від клею.

Керування циклом

PLC Siemens, автоматичне налаштування ВЧ-контуру та захисти від перевантаження. Рецептуру пресування підбирають під клей, породу, вологість і переріз ламелей.

Менше ручних операцій на виході

Запропоноване виконання 6213 комплектується привідним роликовим вивантаженням, підйомним столом та автоматичним штабелюванням. Це не повністю автоматична X-лінія: нанесення клею й формування пакета необхідно організувати перед пресом.

Вузли запропонованої комплектації

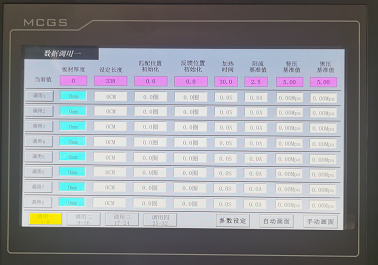

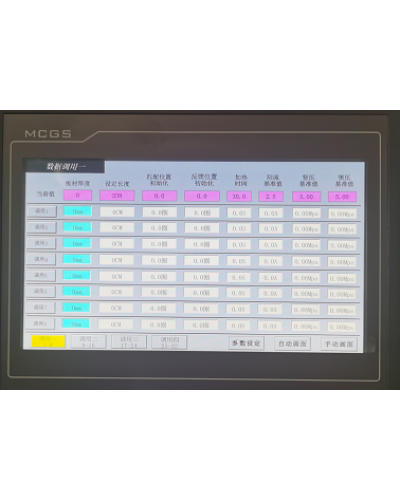

Панель керування JYC GJB6213 — **Панель керування**

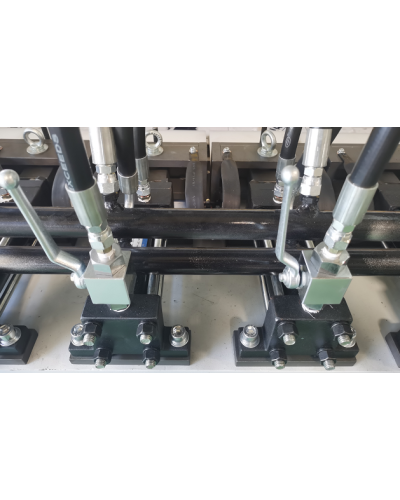

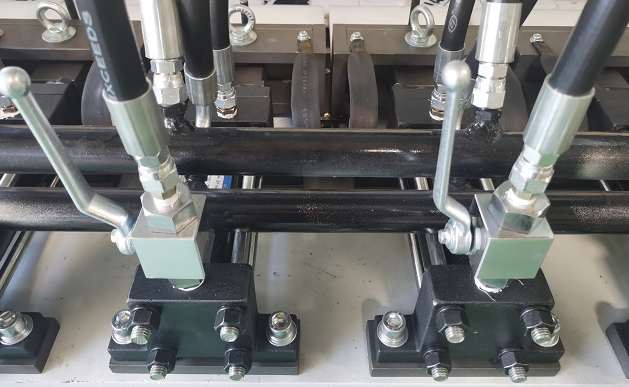

Гідравлічні вузли JYC GJB6213 — **Гідравлічні вузли**

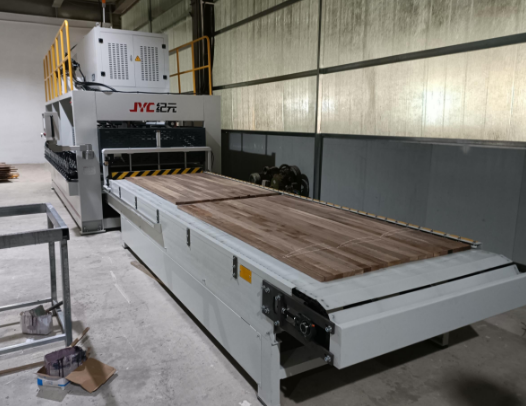

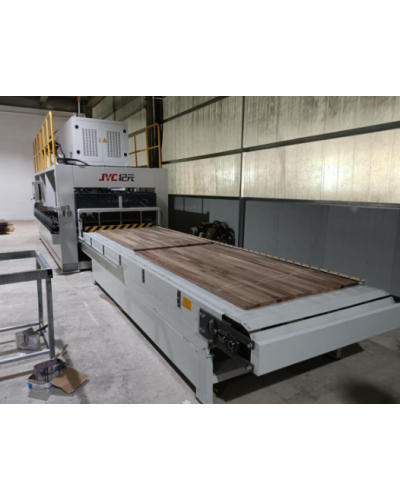

Подача пакета JYC GJB6213 — **Подача пакета**

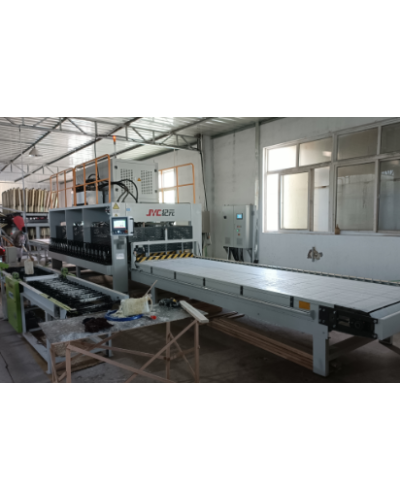

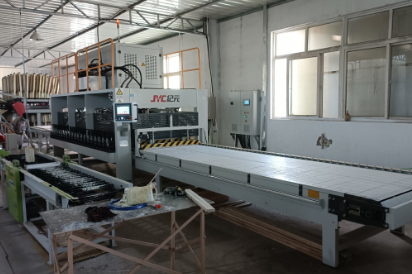

Вивантаження JYC GJB6213 — **Вивантаження**

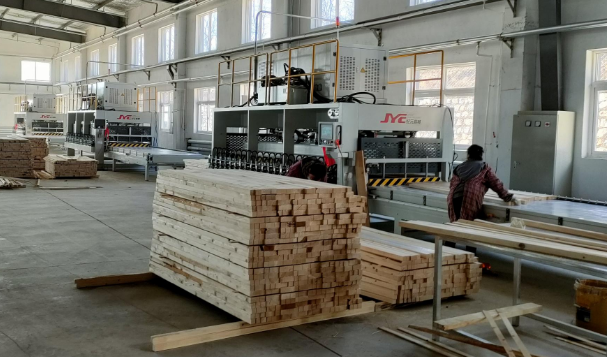

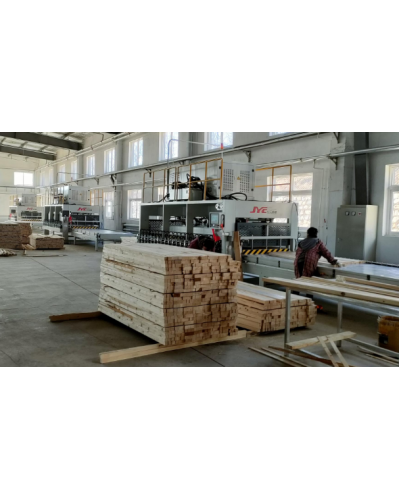

Штабелювання щитів JYC GJB6213 — **Штабелювання щитів**

Місце у вашій виробничій лінії

MXintek PCUT260 / MP260-Plus
Торцювання та оптимізація заготовок

↓

YONGQIANG FJL150BS / FJL150-8DS
Зрощування коротких заготовок за довжиною — якщо цього потребує сировина

↓

Калібрування ламелей → нанесення клею → JYC GJB6213
Склеювання підготовлених ламелей за шириною у щит

Технічні характеристики

Модель	GJB6213-L140-JY
Робочий стіл	6200 × 1300 мм
Товщина щита	8–80 мм
ВЧ-потужність: вхідна / вихідна	80 / 60 кВт
Частота ВЧ	6,78 МГц
Вертикальний / боковий притиск	50 / 90 тс
Робочий тиск гідросистеми	16 МПа
Двигун гідростанції / подачі	5,5 / 2,2 кВт
Швидкість подачі конвеєра	до 25 м/хв, частотне регулювання
Габарити запропонованої комплектації	21000 × 2550 × 2850 мм
Маса, орієнтовно	13500 кг
Електроживлення	380 В / 50 Гц

Дані наведено для запропонованої комплектації. Вхідна потужність ВЧ-генератора не є сумарною потужністю обладнання. Швидкість конвеєра не дорівнює продуктивності лінії; цикл залежить від клею, матеріалу та перерізу ламелей. Робочий формат столу не враховує припуски на подальшу обробку.

Потрібен інший формат або більше автоматизації?

2513 → 3213 → 4213 → 6213 — вибір за довжиною щита. Автоматична GJB2513X-L56-JY — наступний рівень організації потоку: нанесення клею, маніпулятори та штабелювання в узгодженій лінії.

Надішліть розміри щита, породу деревини та бажаний обсяг за зміну — MARK Tech підбере формат, оснащення і склад ділянки.
