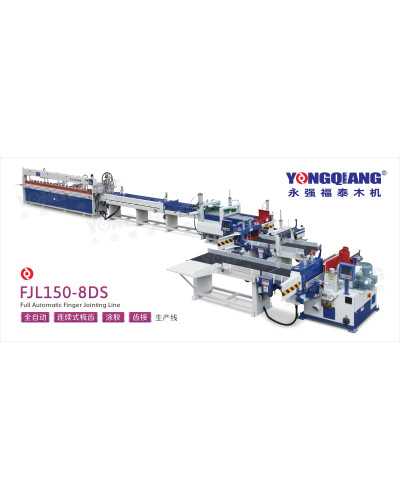

YONGQIANG FJL150-8DS — автоматична сервоприводна лінія зрощування

Name: YONGQIANG FJL150-8DS — автоматична сервоприводна лінія зрощування
Brand: YONGQIANG
Availability: OutOfStock

Код: FJL150-8DS

Виробник: YONGQIANG

Під замовлення

Скорочений опис

YONGQIANG · FJL150-8DS · SERVOВід короткої заготовки до зрощеної деталі — в автоматичній лініїФрезерування мінішипа, нанесення клею, конвеєрна передача та пресування до 6 м. FJL150-8DS — рішення для серійного зрощування ...

Опис YONGQIANG FJL150-8DS — автоматична лінія зрощування деревини до 6 м

YONGQIANG · FJL150-8DS · SERVO

Від короткої заготовки до зрощеної деталі — в автоматичній лінії

Фрезерування мінішипа, нанесення клею, конвеєрна передача та пресування до 6 м. FJL150-8DS — рішення для серійного зрощування деревини з об’єднаними в одну систему шипорізними верстатами та пресом.

150–820 мм
довжина заготовки на вході

до 6000 мм
довжина після зрощування

7 вузлів
у комплектації лінії

Як заготовка проходить лінію

01 Подача → 02 Мінішип на першому торці → 03 Другий торець та клей → 04 Роликовий і ланцюговий конвеєри → 05 Зрощування та відрізання

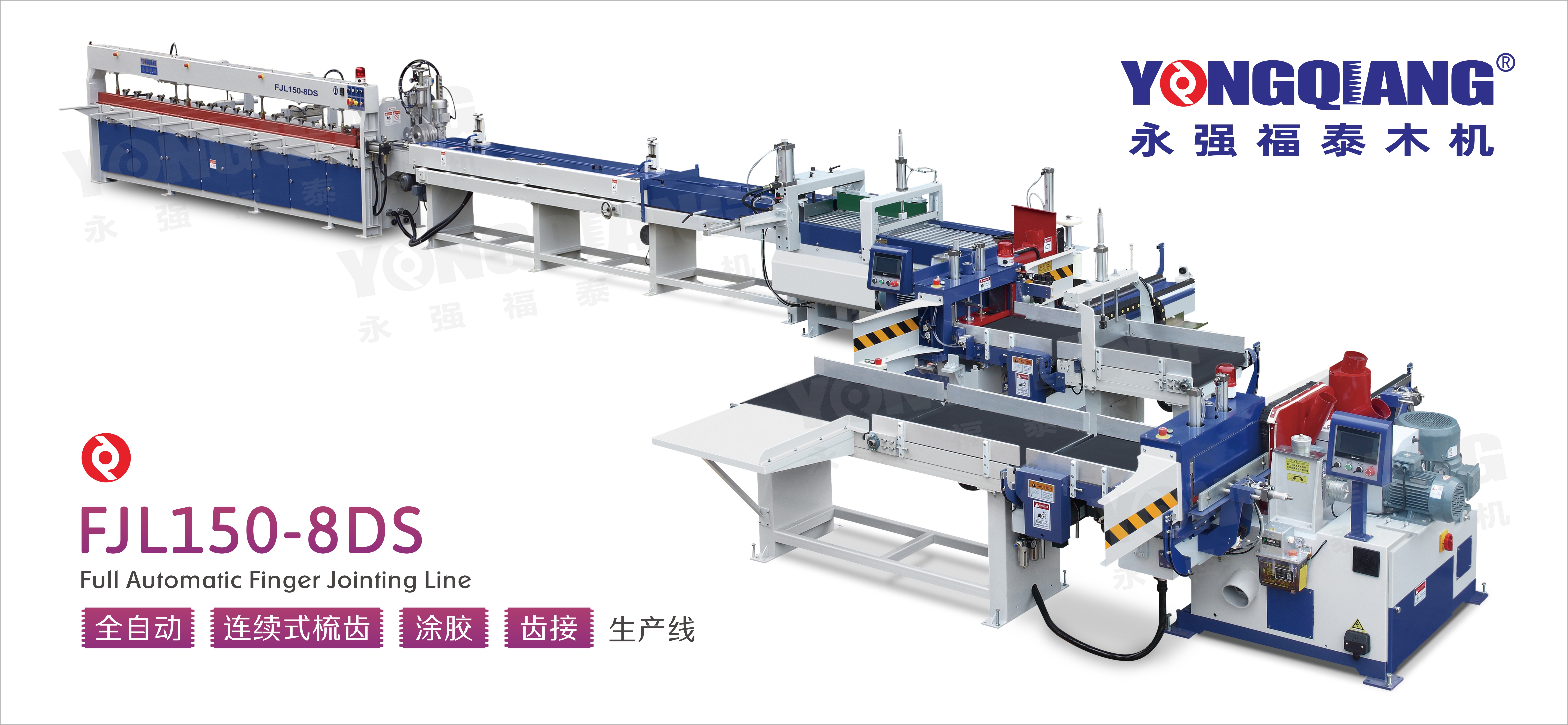

Повна автоматична лінія зрощування YONGQIANG FJL150-8DS

Основні вузли та їхня робота

Два шипорізні верстати

MXB3515BS-A та MXB3515BS-B послідовно обробляють торці. Фрезерні двигуни 2 × 15 кВт, сервоприводи 2 × 1,8 кВт. Робоча ширина пакета — до 590 мм.

Клей і передача заготовок

Клейовий вузол на другому шипорізному верстаті. Вхідний і проміжний стрічкові, роликовий та ланцюговий конвеєри зв’язують операції в одну лінію.

Автоматичний прес на 6 м

Зрощує заготовки перерізом 30–150 × 20–80 мм. Максимальне зусилля — 7,5 тс. Відрізний пильний вузол — 4 кВт.

Чому обрати цю комплектацію

Для регулярного потоку заготовок. На відміну від напівавтоматичної комплектації FJL150BS, ця пропозиція включає автоматичну лінію з роликовим і ланцюговим транспортуванням до преса. Підходить, коли важливо організувати послідовний потік між операціями.

Характеристики

Довжина вхідної заготовки	150–820 мм
Висота фрезерування мінішипа	20–150 мм
Робоча ширина пакета на столі	до 590 мм
Фрезерні шпинделі	Ø50 мм · 5600 об/хв · 2 × 15 кВт
Товщина / ширина в пресі	20–80 мм / 30–150 мм
Максимальна довжина зрощування	6000 мм
Максимальне зусилля преса	7,5 тс
Швидкість роботи пресового вузла за пропозицією	20–24 м/хв
Сумарна встановлена потужність	66,15 кВт
Живлення	380 В · 50 Гц

20–24 м/хв — параметр пресового вузла, а не гарантований випуск усієї лінії. Реальна продуктивність залежить від заготовок, перерізу, клею та організації подачі. Ширина пакета 590 мм не є шириною готової деталі.

Що підготувати у цеху

19 500 × 6000 мм
монтажний габарит за пропозицією; проходи уточнюються

6–8 бар
стиснене повітря

9000 м³/год
потреба в аспірації за пропозицією

Спроєктуємо комплектацію під ваш потік.
Надішліть породу деревини, діапазон заготовок, потрібну довжину та обсяг за зміну. Узгодимо клей, інструмент, планування й фактичну продуктивність на ваших деталях.
