JYC GJB2513X-L56-JY — автоматична ВЧ-лінія склеювання щита

Код: JYC GJB2513X-L56-JY

Виробник: JYC

Під замовлення

Скорочений опис

JYC · ВЕРХНІЙ РІВЕНЬ АВТОМАТИЗАЦІЇ СКЛЕЮВАННЯ ЩИТАВід ламелі до штабеля.Одна узгоджена лінія.GJB2513X-L56-JY поєднує автоматичне подавання, клеєнанесення, складання щита, високочастотне пресування та штабелювання. Для ви...

Опис JYC GJB2513X-L56-JY — автоматична ВЧ-лінія склеювання щита

JYC · ВЕРХНІЙ РІВЕНЬ АВТОМАТИЗАЦІЇ СКЛЕЮВАННЯ ЩИТА

Від ламелі до штабеля.
Одна узгоджена лінія.

GJB2513X-L56-JY поєднує автоматичне подавання, клеєнанесення, складання щита, високочастотне пресування та штабелювання. Для виробництв, яким потрібен не окремий прес, а цілісна автоматизована дільниця.

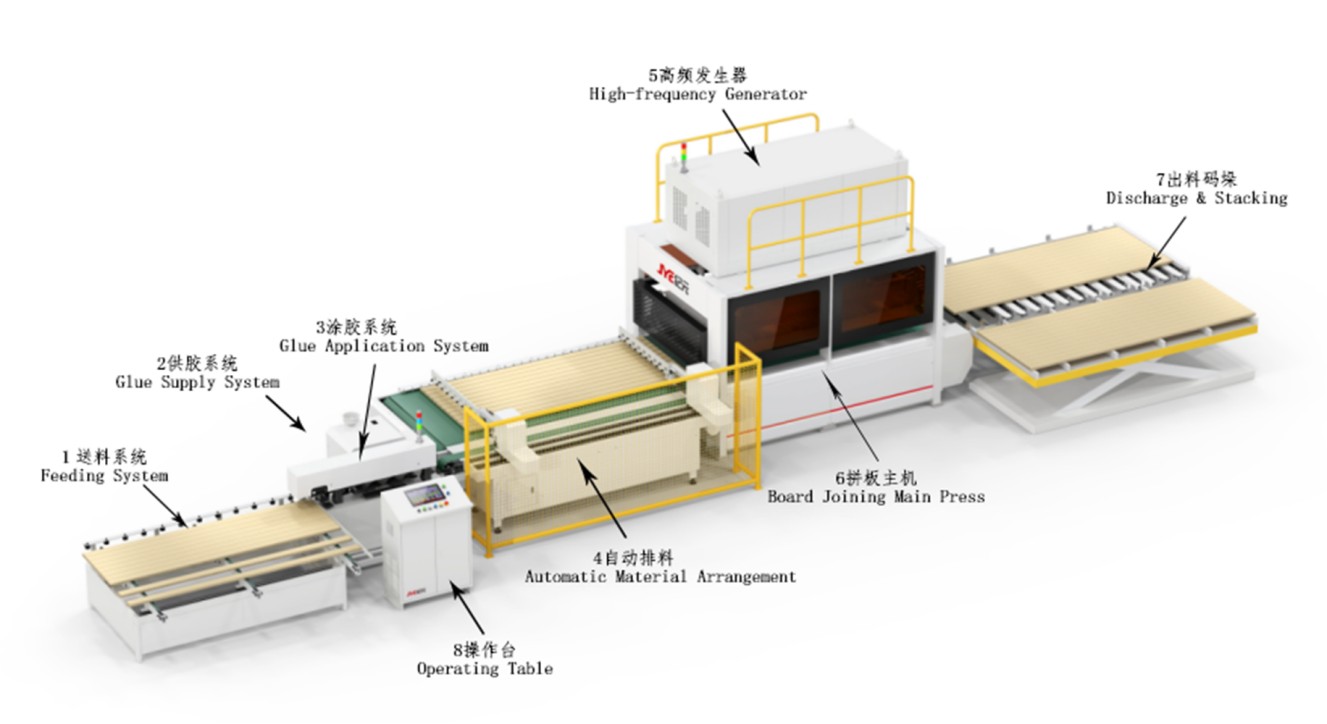

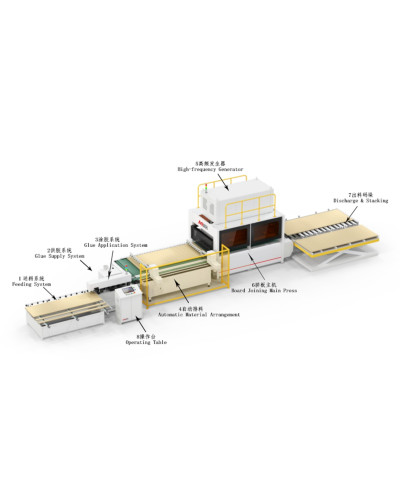

Загальна схема автоматичної лінії JYC GJB2513X-L56-JY

2500 × 1300 мм

робочий стіл преса

10–80 мм

товщина ламелей

2 маніпулятори

автоматичне складання

Автоштабелювання

без ручного зняття щитів

Наступний крок після окремого ВЧ-преса

Ключова перевага цієї комплектації — автоматизація операцій до і після пресування. Вона зменшує потребу в ручному перенесенні, складанні та вивантаженні щитів. Один оператор керує лінією з пульта; забезпечення сировиною, клеєм і відведення штабелів плануються окремо.

Кому підходить: виробникам меблевого щита, столярних заготовок і деталей із масиву, які переходять від розрізнених операцій до організованого потоку.

Як працює лінія

Ламелі → клей → складання щита → ВЧ-пресування → вивантаження → штабель

Основні вузли — крупним планом

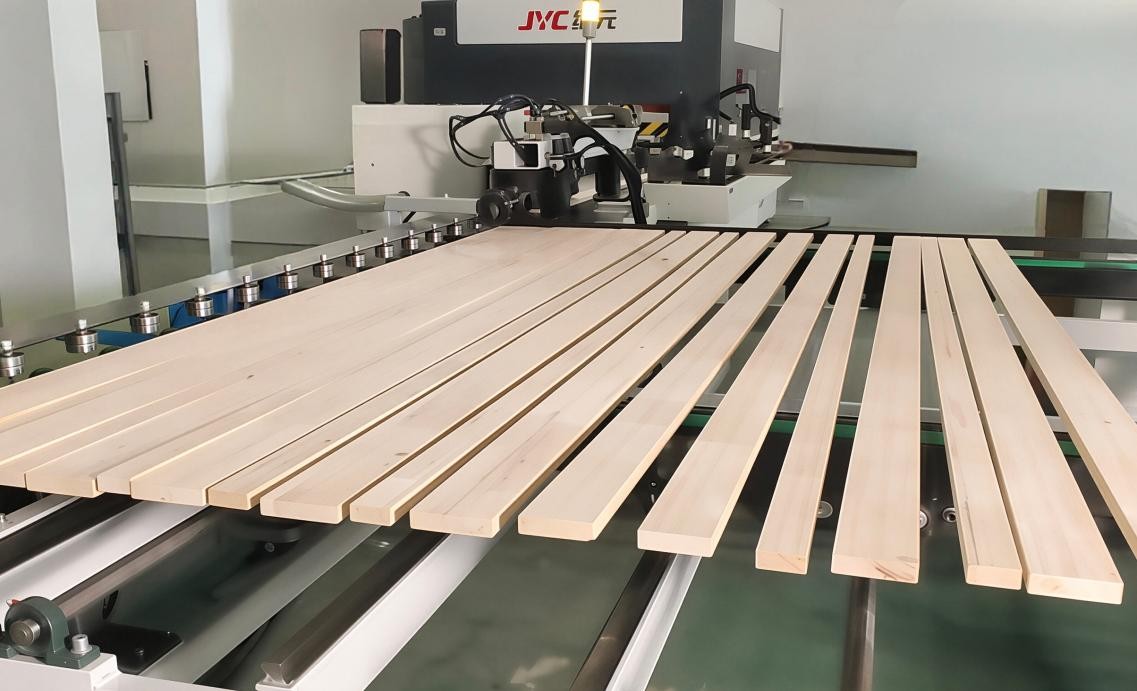

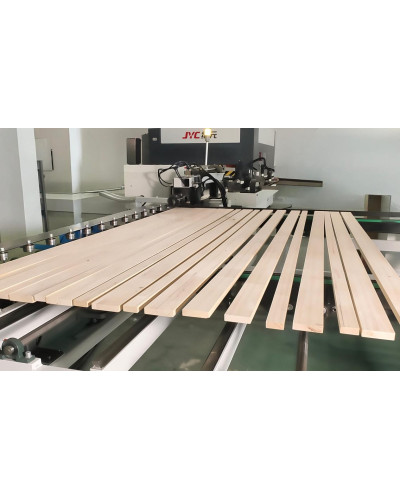

01 · Автоматичне подавання

Від ламелей — до безперервного потоку

Система подає заготовки однакової або різної ширини до клеєнанесення. Подавальний вузол регулюється під довжину деталей; можливість стикування з чотирибічним верстатом узгоджується під виробництво.

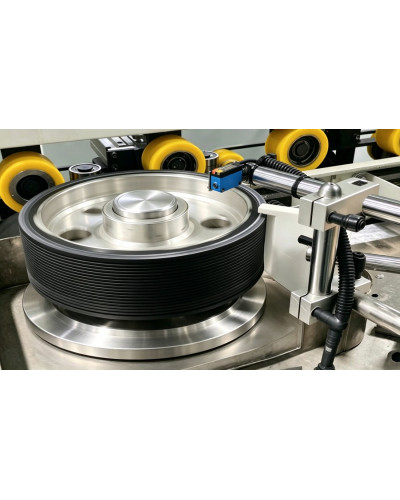

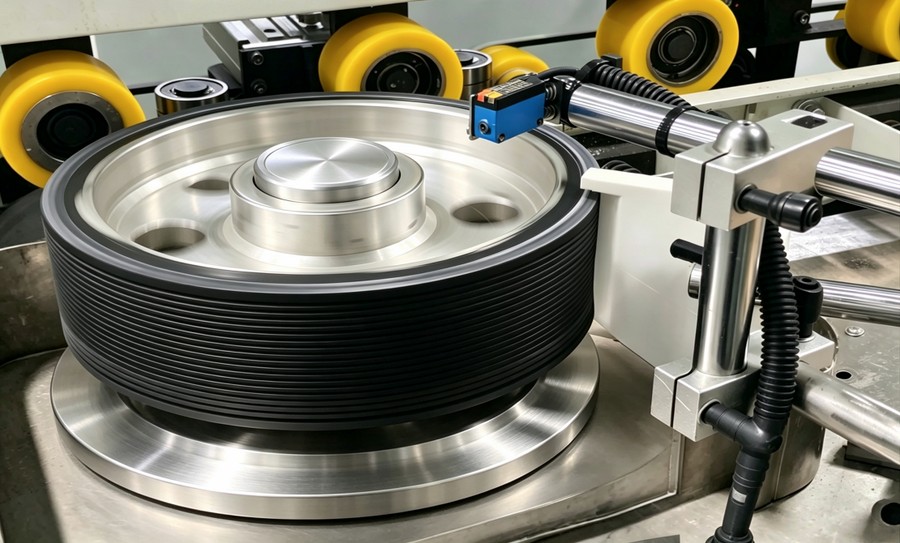

02 · Клей готується і наноситься автоматично

Контроль дозування замість ручних операцій

Ролики наносять клей на бічну крайку ламелі. Для сумісних одно- та двокомпонентних водних клеїв передбачені дозоване поповнення, регулювання нанесення та автоматичне змішування клею із затверджувачем у заданій пропорції.

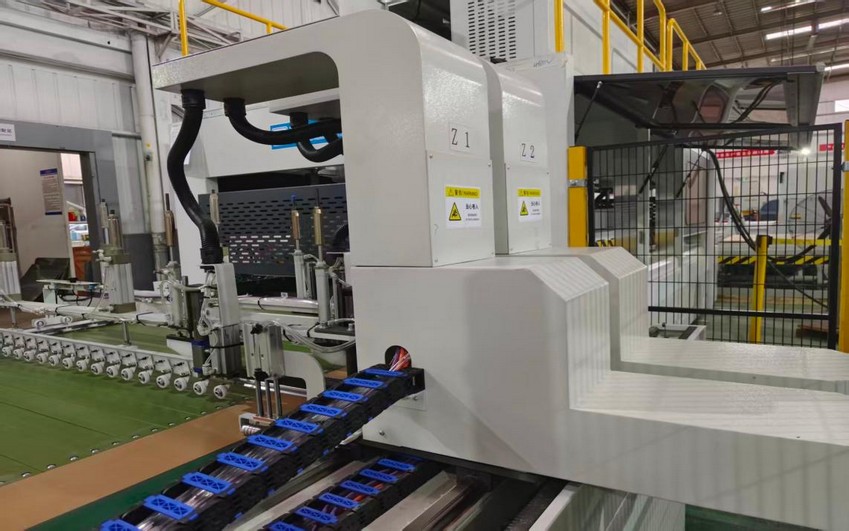

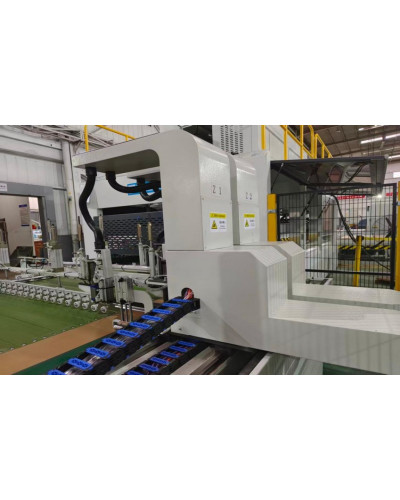

03 · Два сервоманіпулятори

Послідовне складання щита

Два маніпулятори з приводами Siemens почергово укладають проклеєні ламелі. Легкий вертикальний притиск утримує їх в одній площині під час формування пакета.

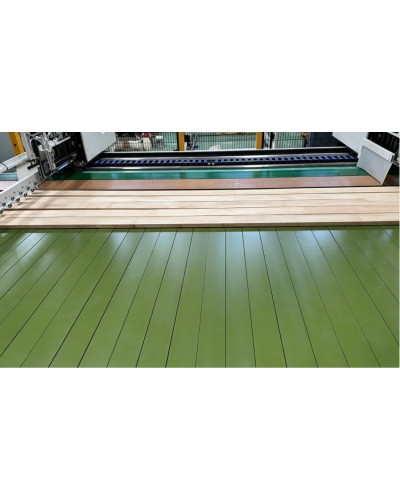

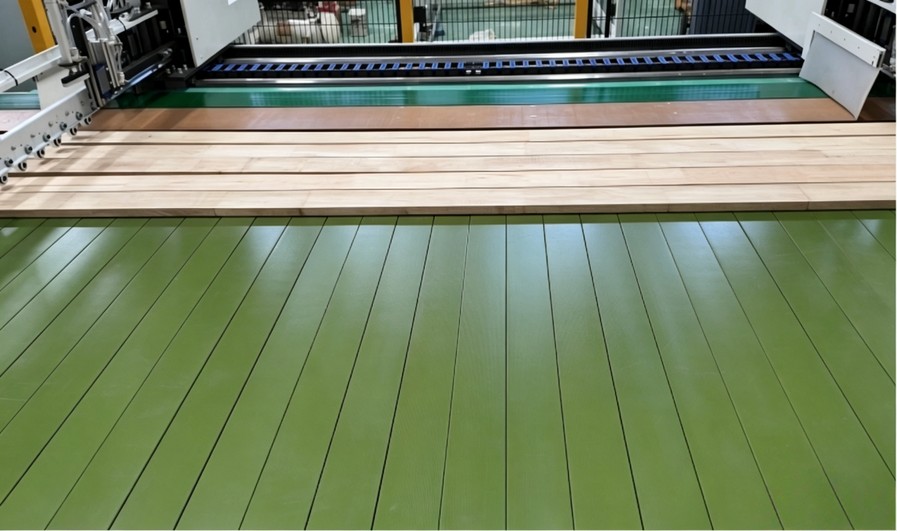

04 · Пластинчастий конвеєр

Підготовлений пакет — у прес

Алюмінієві планки з антиадгезійним нанопокриттям зменшують налипання клею. Частотне регулювання подавання допомагає узгодити переміщення заготовок із роботою інших вузлів.

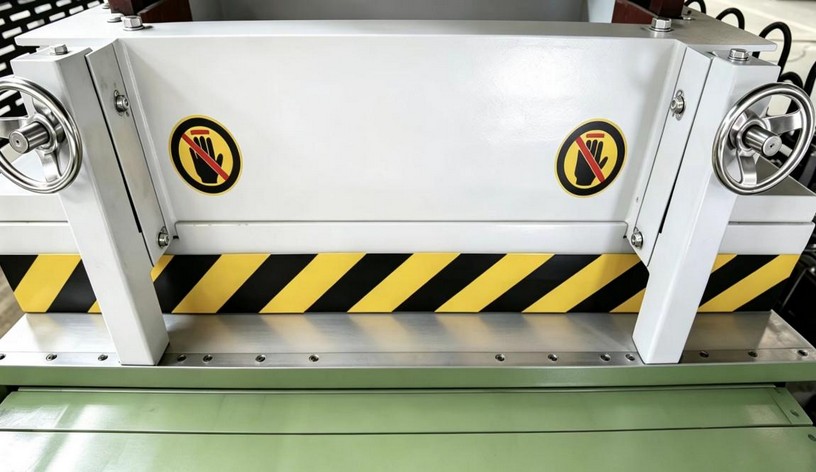

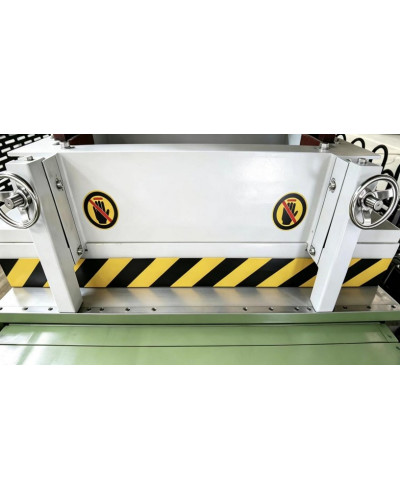

05 · ВЧ-генератор + гідравлічний прес

Швидке тверднення клейового шва

Бічний тиск стискає ламелі, вертикальний — утримує площину щита. Високочастотне поле нагріває переважно клейові шви. Знімна поліпропіленова захисна плита полегшує очищення та забезпечує ізоляцію.

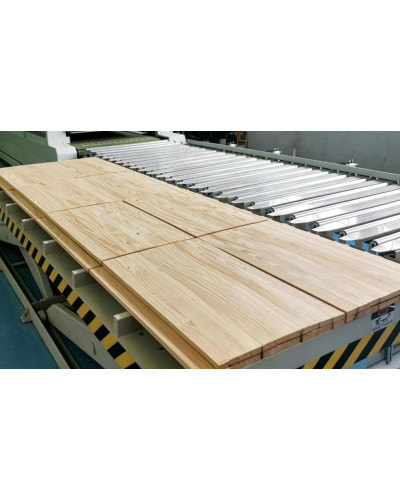

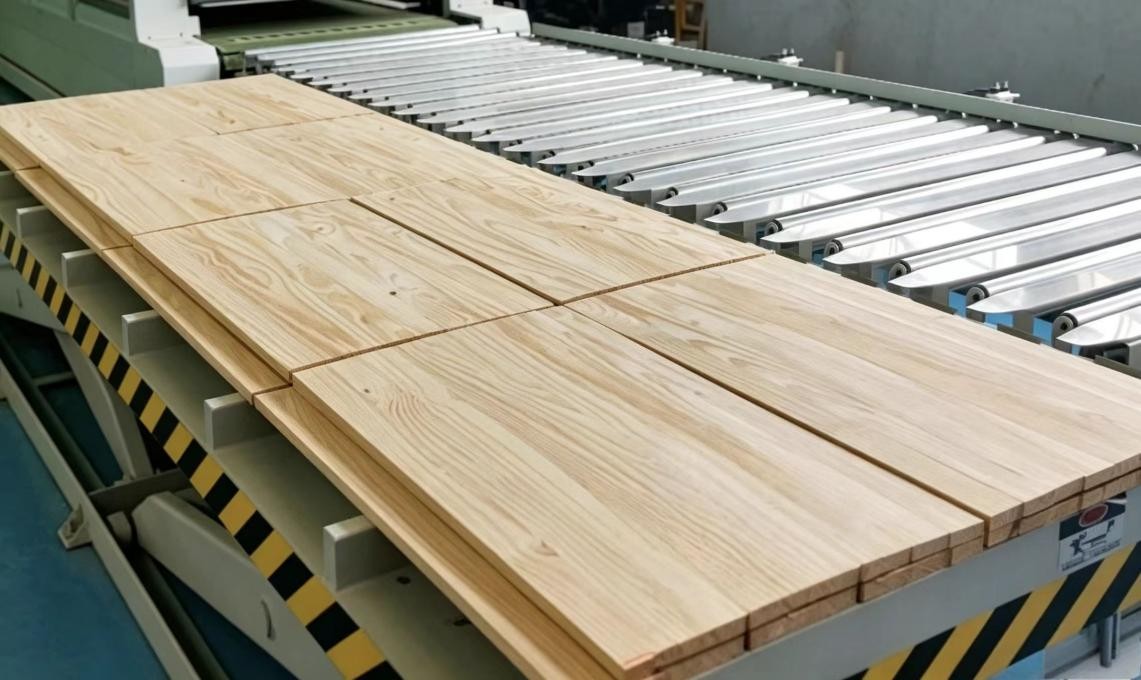

06 · Автоматичне вивантаження

Готовий щит — одразу в штабель

Пневматичний штовхач переміщує щит на підіймальний штабелер. Доступне розміщення з приямком або над підлогою; відведення штабеля роликовим конвеєром чи навантажувачем узгоджується з плануванням цеху.

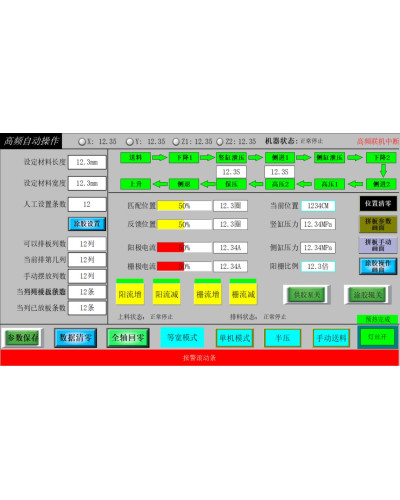

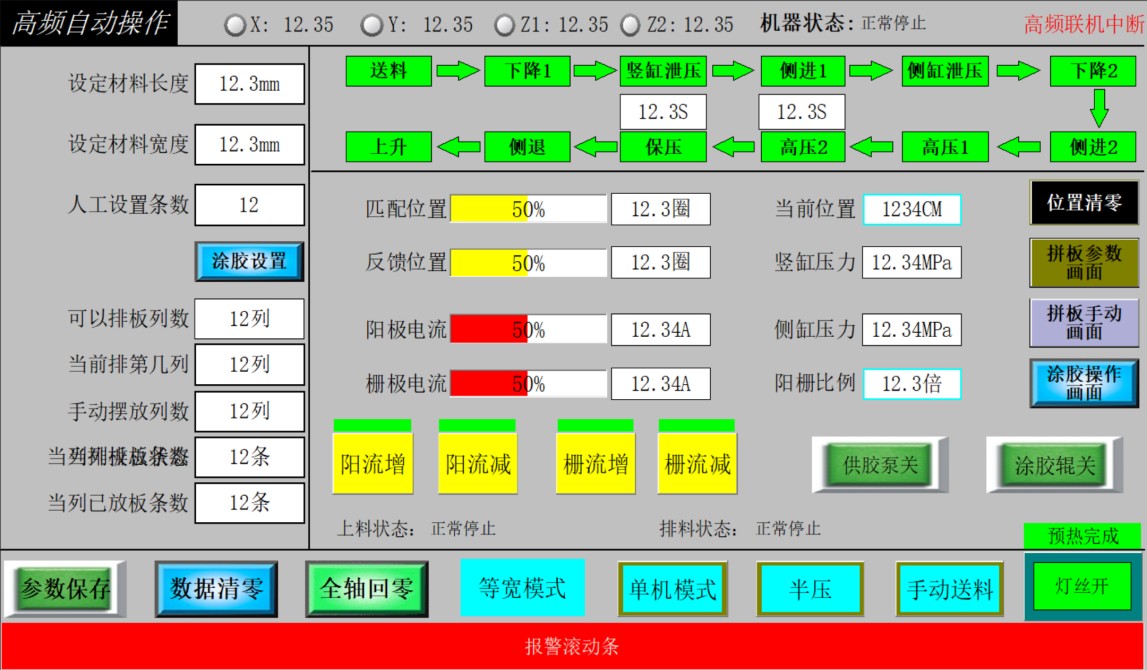

07 · Єдине керування

Параметри та рецепти — на одному екрані

Siemens PLC та система JYC HF Press Control V1.0 об’єднують вузли лінії. Оператор задає розміри та кількість, зберігає рецепти, контролює поточні параметри й лічильник щитів. Передбачена дистанційна діагностика.

ВЧ-нагрівання: швидкість без підміни понять

60–90 секунд

Орієнтир часу ВЧ-нагрівання, наведений у пропозиції для ламелей шириною 60 мм і товщиною 25 мм.

Це не повний цикл лінії та не гарантія для будь-якої деталі. Фактичний режим і продуктивність залежать від клею, породи, вологості, розмірів заготовок та організації подавання.

Технічні орієнтири

Робочий стіл	2500 × 1300 мм
Ламелі: довжина / ширина / товщина	550–2500 / 35–120 / 10–80 мм
Умови комплектації щита	Ширина ламелі більша за її товщину; різниця ширин сусідніх ламелей — менше 45 мм
Бічне / вертикальне зусилля	36 / 20 тс
ВЧ-генератор: вихід / вхід	30 / 40 кВт — не загальна встановлена потужність лінії
Частота ВЧ / охолодження	6,78 МГц / примусове повітряне
Подавання конвеєра	18 м/хв
Швидкість клеєнанесення	150 м/хв — характеристика вузла, не швидкість усієї лінії
Гідросистема	YUKEN; насос високого/низького тиску; 16 МПа; двигун 4 кВт
Керування та електрика	Siemens PLC; Schneider; Omron
Живлення	380 В, 50 Гц, трифазне, 5-провідне
Габарити лінії / маса	14 500 × 5 000 × 2 900 мм / близько 13 500 кг

Продумана для виробничої роботи

Гідравліка за потребою

Після досягнення заданого тиску насос зупиняється; тиск контролюється датчиком.

Захисні функції

Контроль перевантаження, іскріння, тиску повітря, втрати фази та блокування дверей.

Повторювані налаштування

Збереження рецептів допомагає повертатися до перевірених параметрів виробів.

Спроєктуємо потік під ваш щит

Передайте MARK Tech розміри щита й ламелей, породу, вологість, тип клею та потрібний обсяг за зміну. Узгодимо технологію склеювання, комплектацію, розміщення лінії та стикування з вашим обладнанням.

Характеристики та ілюстрації — за пропозицією JYC для GJB2513X-L56-JY. Остаточна комплектація, планування та робочі режими погоджуються перед замовленням.
