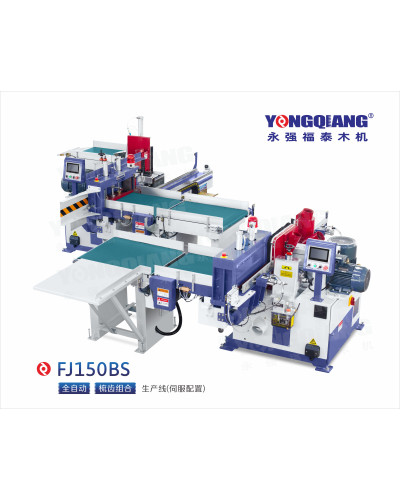

YONGQIANG FJL150BS — лінія зрощування з пресом MHB1560A

Name: YONGQIANG FJL150BS — лінія зрощування з пресом MHB1560A
Brand: YONGQIANG
Availability: OutOfStock

Код: FJL150BS

Виробник: YONGQIANG

Під замовлення

Скорочений опис

YONGQIANG · FJL150BS + MHB1560AКороткі заготовки — у довгі деталі до 6 мНапівавтоматична лінія для зрощування деревини по довжині: формує мінішип на торцях, наносить клей і з’єднує заготовки в пресі. Для виробництв, яким...

Опис YONGQIANG FJL150BS — напівавтоматична лінія зрощування деревини до 6 м

YONGQIANG · FJL150BS + MHB1560A

Короткі заготовки — у довгі деталі до 6 м

Напівавтоматична лінія для зрощування деревини по довжині: формує мінішип на торцях, наносить клей і з’єднує заготовки в пресі. Для виробництв, яким потрібні автоматизовані операції фрезерування та пресування без переходу до повністю автоматичної лінії.

150–820 мм
довжина вхідних заготовок

590 мм
робоча ширина пакета на шипорізному столі

до 6000 мм
довжина зрощеної деталі

Як працює лінія

01 Завантаження пакета → 02 Обробка першого торця → 03 Обробка другого торця та клей → 04 Складання і пресування → 05 Зрощена деталь

Автоматичні вузли працюють у складі напівавтоматичної лінії. Організацію подачі й перенесення заготовок узгоджуємо під ваш цех.

Два ключові етапи — одна комплектація

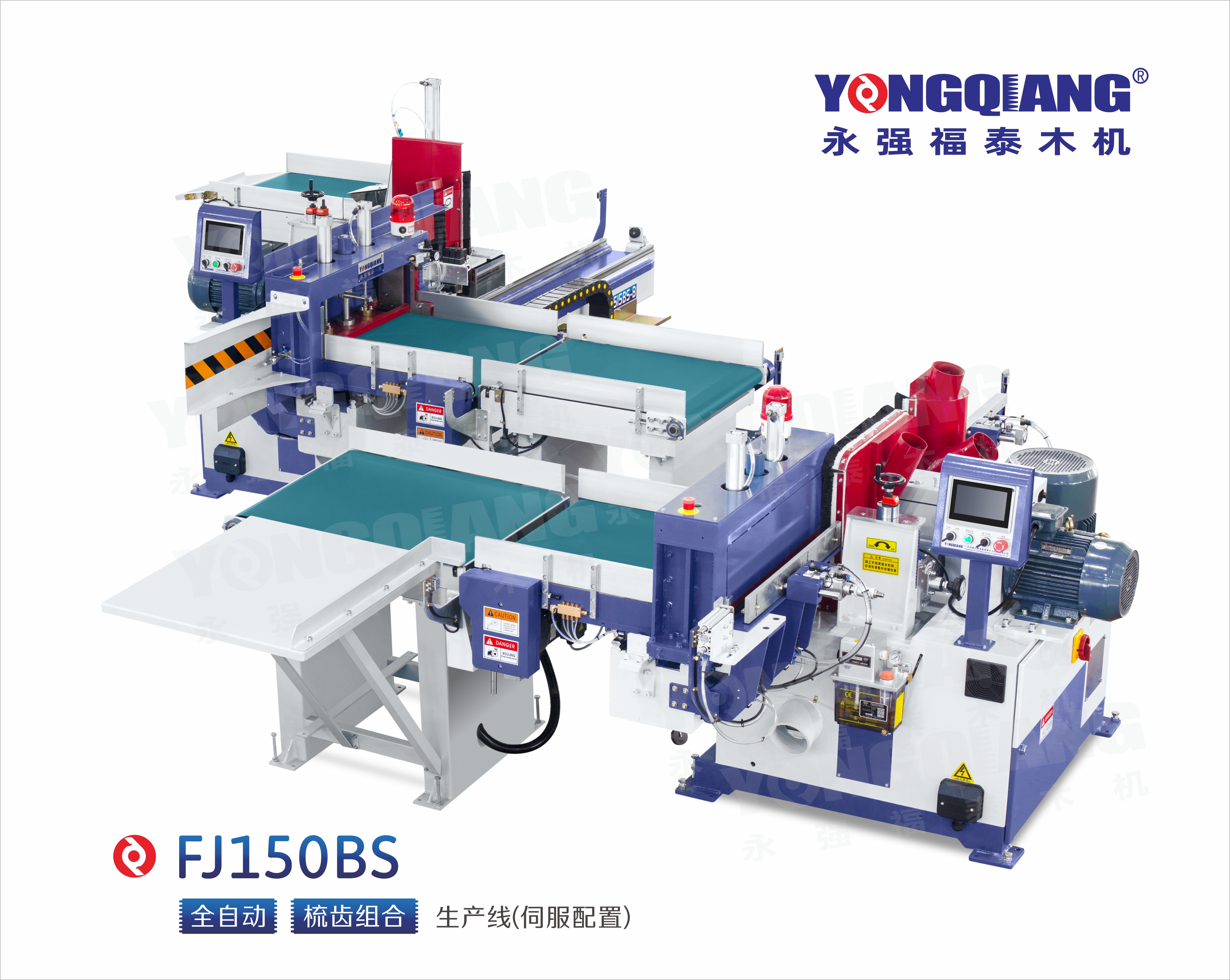

Фрезерування мінішипа та клей

Два автоматичні шипорізні верстати MXB3515BS-A / BS-B, проміжний і подавальні конвеєри. Другий верстат — із нанесенням клею. Сервоприводи 2 × 2 кВт та сенсорне керування.

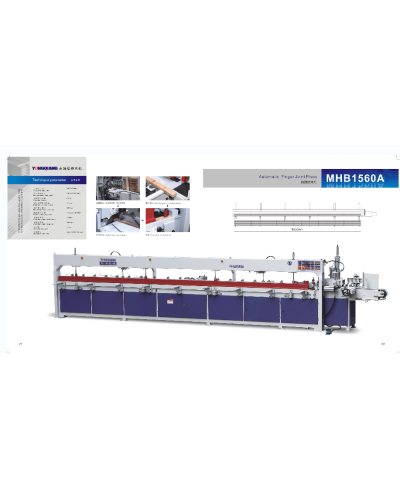

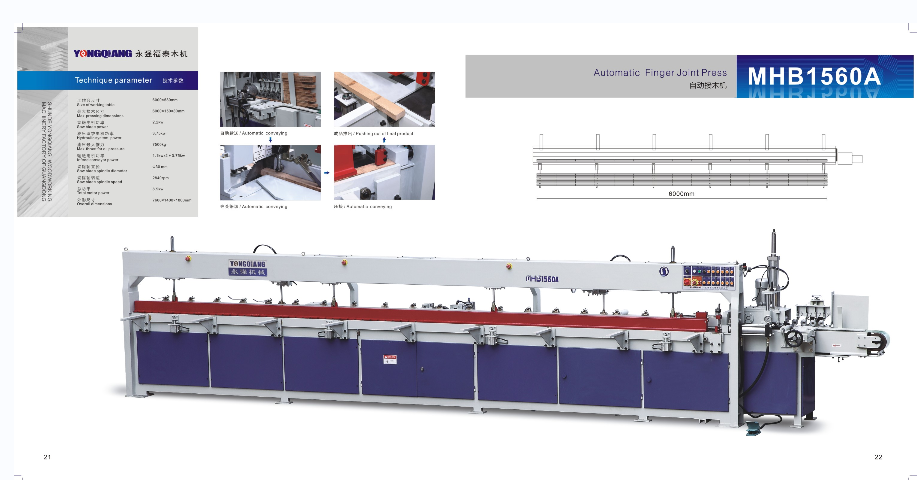

Прес MHB1560A

Автоматичне зрощування до 6 м. Гідравлічне стискання з максимальним зусиллям 7,5 тс та пильний вузол 2,2 кВт.

Технічні орієнтири

Довжина заготовки на вході	150–820 мм
Висота обробки шипорізної групи	20–150 мм
Ширина пакета на шипорізному столі	до 590 мм
Шпинделі фрезерування	Ø50 мм · 5600 об/хв · 2 × 15 кВт
Потужність шипорізної групи	50,25 кВт
Максимальний габарит зрощування преса	6000 × 150 × 80 мм
Робочий стіл преса	6000 × 580 мм
Потужність преса	8,9 кВт
Монтажний габарит шипорізної групи	5100 × 6000 мм
Габарити преса	7600 × 1400 × 1800 мм

590 мм — ширина пакета під час фрезерування, а не ширина готової деталі. Повне планування лінії, проходи, клей, інструмент і вимоги до аспірації уточнюються під комплектацію.

Підберемо лінію під вашу заготовку.
Надішліть породу деревини, переріз, довжину деталей і потрібний обсяг за зміну — узгодимо комплектацію та розміщення.
