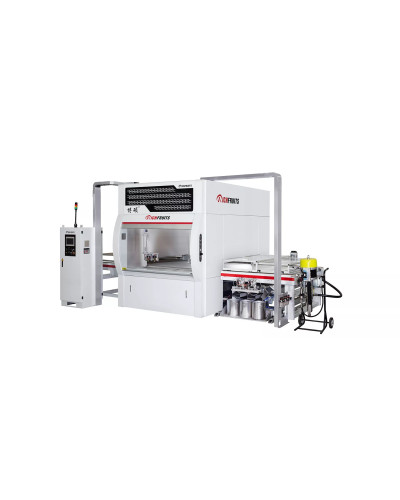

Автоматична фарбувальна машина RICHFRUITS B2 Facile з двома маніпуляторами

Код: RICHFRUITS B2 Facile

Виробник: RICHFRUITS

Під замовлення

Скорочений опис

RICHFRUITS B2 FACILE Два маніпулятори для безперервного автоматичного фарбування Фарбування пласті та чотирьох кромок за один прохід. Машина автоматично визначає габарити деталі, керує зоною розпилення та допом...

Опис RICHFRUITS B2 Facile — автоматична фарбувальна машина з двома маніпуляторами

RICHFRUITS B2 FACILE

Два маніпулятори для безперервного автоматичного фарбування

Фарбування пласті та чотирьох кромок за один прохід. Машина автоматично визначає габарити деталі, керує зоною розпилення та допомагає скоротити перевитрату лакофарбових матеріалів.

1300 мм робоча ширина

1–6 м/хв швидкість подачі

5–80 мм товщина деталей

2 незалежні маніпулятори

Для середніх партій і безперервного виробництва

B2 займає проміжну позицію між компактною однорукою B1 та високопродуктивною B3. Це збалансоване рішення для підприємств, яким потрібні стабільна якість покриття, автоматичне фарбування різних деталей і швидкість подачі до 6 м/хв.

Як працює автоматичне фарбування

Сканування деталі

Система визначає розмір і форму заготовки перед входом у фарбувальну камеру.

Визначення зони

PLC керує розпиленням відповідно до габаритів деталі та вибраного робочого рецепта.

Незалежний рух

Два маніпулятори рухаються поперек конвеєра незалежно та можуть працювати асинхронно.

Пласть і кромки

Покриття наноситься на верхню поверхню та чотири кромки плоских і профільованих деталей.

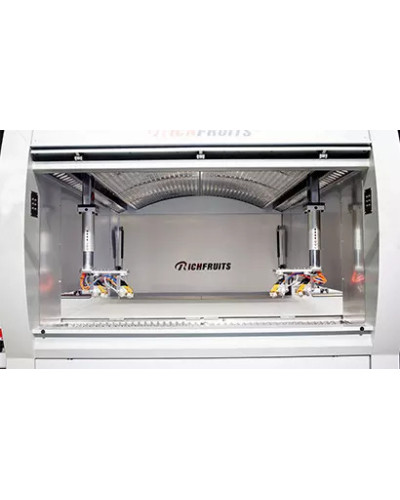

Переваги двох маніпуляторів

Незалежні сервоприводи

Маніпулятори можуть рухатися в різних фазах, рівномірніше перекриваючи робочу ширину.

Менше фарбового туману

Узгоджений рух пістолетів зменшує надлишкове розпилення та навантаження на фільтрацію.

До восьми пістолетів

Залежно від комплектації машина може керувати до восьми пістолетами з окремими параметрами.

Варіанти комплектації B2

B2 — це одна фарбувальна платформа. Система транспортування та спосіб роботи з надлишком фарби підбираються під матеріали, кількість кольорів і режим виробництва.

ЕКОНОМІЯ ФАРБИ

Полімерна стрічка з поверненням фарби

Гладка PE-стрічка очищується ракельним і двома вальцьовими вузлами. Надлишок придатного матеріалу збирається для повторного використання.

повернення до 96% придатної фарби;
баки для збору матеріалу;
насос циркуляції розчинника;
оптимально для серійної роботи одним матеріалом.

ШВИДКА ЗМІНА МАТЕРІАЛУ

Паперова або плівкова підкладка

Станції розмотування та намотування подають одноразовий рулонний матеріал поверх транспортної системи.

менше часу на очищення транспортера;
нижчий ризик змішування кольорів;
зручно при частих змінах матеріалу;
потрібно враховувати витрати паперу або плівки.

ПРОЄКТНА КОМПЛЕКТАЦІЯ

Ланцюгово-стрижневий транспортер

Альтернативна система подачі для технологічних процесів, де суцільна транспортна стрічка не є оптимальним рішенням.

підбирається під геометрію деталей;
суха або водяна фільтрація;
узгоджується під конкретні лакофарбові матеріали;
можливе вбудовування у фарбувальну лінію.

ОПЦІЯ ШВИДКОЇ ЗМІНИ КОЛЬОРУ

Заміна фарби орієнтовно за 10–15 хвилин

Три компактні бачки розміщуються безпосередньо біля фарбувального маніпулятора: два бачки для різних фарб і один для промивального розчинника. Короткий контур подачі скорочує відстань промивання, витрати розчинника та час простою.

Бачок №1 — фарба A Бачок №2 — фарба B Бачок №3 — розчинник

Фактичний час заміни залежить від типу матеріалу та вимог до чистоти промивання.

Доступні опції

Подвійна система очищення

Два модулі можуть використовуватися почергово під час роботи з різними фарбами.

Викочуваний модуль очищення

Спрощує доступ до ракеля, вальців і вузлів збору фарби під час обслуговування.

Водяна завіса

Може комплектуватися фільтраційним баком і системою очищення води.

Система AIRMIX

Можлива комплектація обладнанням Sames Kremlin або іншою системою відповідно до технічного завдання.

Збереження рецептів

Налаштування пістолетів і робочих вузлів можна зберігати для повторних партій.

Інтеграція в лінію

Машина може працювати з очищенням деталей, сушильними тунелями та УФ-затвердінням.

Матеріали та сфери застосування

меблеві фасади дверні полотна фрезеровані панелі деталі MDF/HDF меблі з масиву декоративні панелі елементи сходів

Машина працює з UV, PU, AC, NC і водорозчинними лакофарбовими матеріалами. Система подачі, пістолети, насоси та фільтрація підбираються відповідно до конкретного матеріалу.

Основні характеристики

Серія	RICHFRUITS B2 Facile
Моделі	MH7413×2/D, MH7413×2/D/K
Маніпулятори	2 незалежні
Максимальна робоча ширина	1300 мм
Товщина деталей	5–80 мм
Швидкість подачі	1–6 м/хв
Робочий тиск повітря	0,6 МПа
Загальна потужність	15 кВт у стандартному виконанні
Керування	PLC із сенсорним екраном
Фільтрація	Суха або водяна
Повернення фарби	До 96% у відповідній комплектації

Різниця між B1, B2 та B3

Модель	Конструкція	Оптимальне застосування	Швидкість
B1 Mito	Один маніпулятор	Невеликі партії та часті зміни кольору	1–4 м/хв
B2 Facile	Два незалежні маніпулятори	Середні партії та безперервне фарбування	1–6 м/хв
B3 Easy	Два маніпулятори, високопродуктивне виконання	Великі партії та підвищена продуктивність	До 7 м/хв

Підберемо B2 під ваш технологічний процес

Тип транспортера, система повернення фарби, фільтрація, пістолети та кількість контурів подачі підбираються відповідно до деталей, лакофарбових матеріалів і необхідної продуктивності.

Технічні характеристики та склад комплектації можуть змінюватися залежно від модифікації й погодженого технічного завдання.
