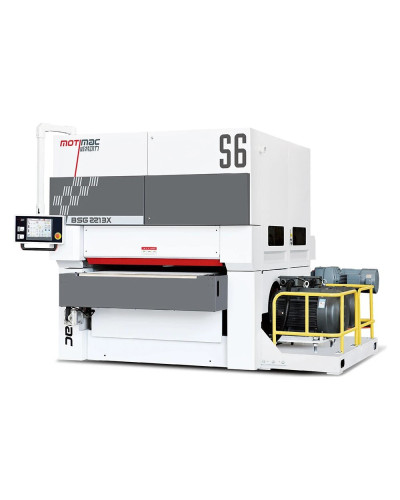

MOTIMAC BSG2213X — важкий калібрувально-шліфувальний верстат

Код: MOTIMAC BSG2213X

Виробник: MOTIMAC

Під замовлення

Скорочений опис

MOTIMAC • BSG HEAVY-DUTY SERIES BSG2213X Подвійна потужність для промислового калібрування Два важкі шліфувальні агрегати зі сталевими валами послідовно знімають припуск і забезпечують стабільну товщину плит...

Опис MOTIMAC BSG2213X — 2-агрегатний важкий калібрувально-шліфувальний верстат 1300 мм

MOTIMAC • BSG HEAVY-DUTY SERIES

BSG2213X

Подвійна потужність для промислового калібрування

Два важкі шліфувальні агрегати зі сталевими валами послідовно знімають припуск і забезпечують стабільну товщину плит за один прохід.

1300 мм

робоча ширина

2 агрегати

послідовна обробка

10–65 м/хв

швидкість подачі

143 кВт

загальна потужність

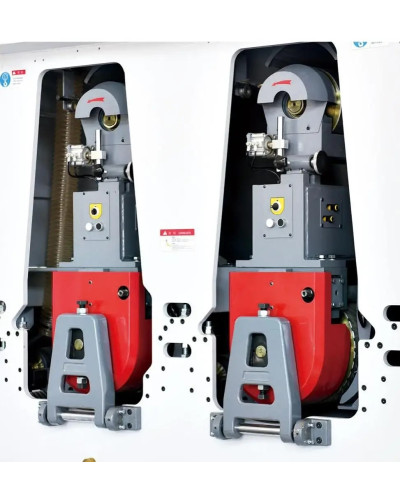

2-АГРЕГАТНА КОНФІГУРАЦІЯ

Поетапне зняття припуску

Перший шліфувальний агрегат

Сталевий калібрувальний вал

Виконує основне зняття припуску та задає базову товщину плити.

Другий шліфувальний агрегат

Сталевий шліфувальний вал

Продовжує калібрування та вирівнює поверхню після першого агрегату.

ПЛИТА → АГРЕГАТ R1 → АГРЕГАТ R2 → СТАБІЛЬНА ТОВЩИНА

КЛЮЧОВІ ПЕРЕВАГИ

Для високопродуктивних ліній

2 агрегати

Розподілене навантаження

Припуск знімається поетапно, що підвищує стабільність обробки широких плит.

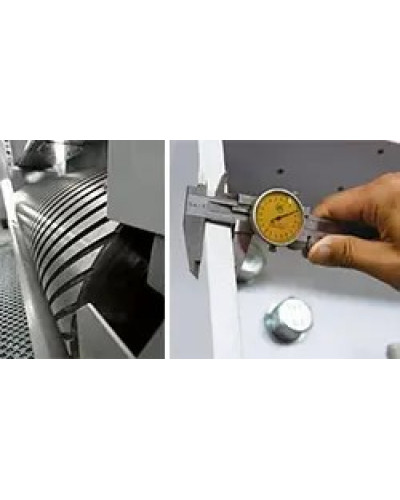

Ø400 мм

Сталеві шліфувальні вали

Великий діаметр забезпечує жорсткість агрегатів під час інтенсивного калібрування.

2800 мм

Подовжені шліфувальні стрічки

Великий формат абразиву розрахований на тривалу промислову експлуатацію.

65 м/хв

Висока швидкість подачі

Верстат підходить для інтеграції у високопродуктивні лінії виготовлення плит.

HEAVY-DUTY КОНСТРУКЦІЯ

Ø400 мм

сталеві вали

35 мм

товщина рами

10,8 т

маса верстата

HIGH-PRESSURE CLEANING

Очищення шліфувальних стрічок

Автоматичне очищення високим тиском допомагає збільшити ресурс абразиву.

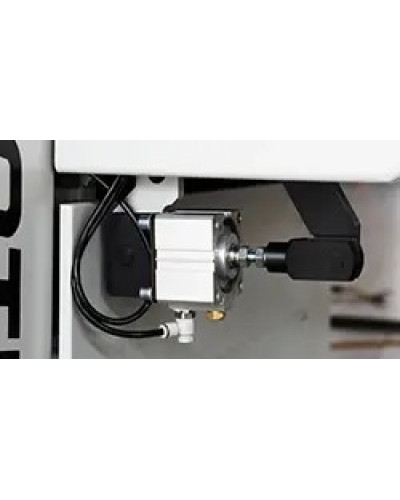

AUTO CENTERING

Центрування транспортної стрічки

Автоматична корекція положення зменшує бокове зміщення та зношування стрічки.

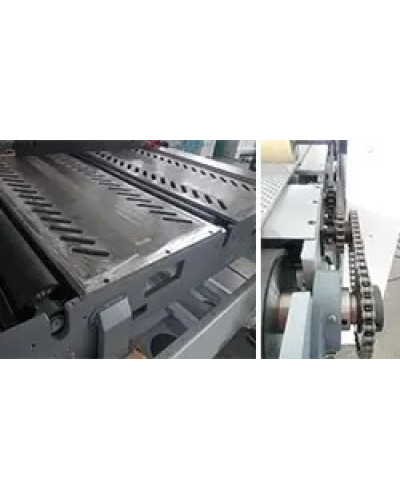

SYNCHRONOUS FEED

Стабільне транспортування

Чотиривальна синхронна система подачі підтримує рівномірний рух важких плит.

ABB + SIEMENS

Промислові компоненти

Електричні компоненти ABB і головні двигуни Siemens розраховані на тривалу експлуатацію.

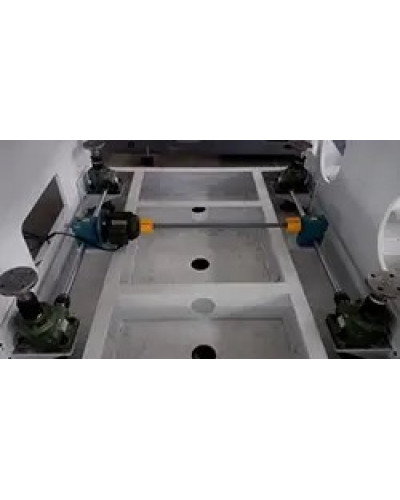

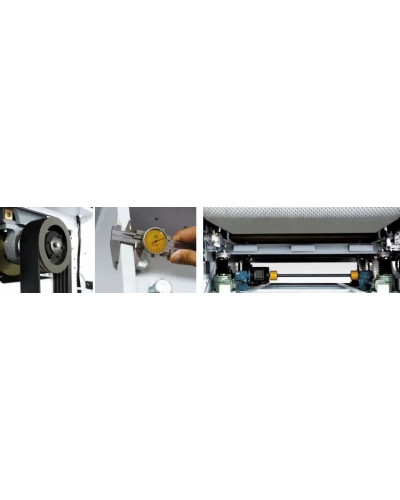

СИСТЕМА ПІДЙОМУ

4 синхронні точки

Синхронний підйом робочого столу підтримує паралельність і стабільне налаштування товщини.

ТОЧНІСТЬ ОБРОБКИ

до ±0,04 мм

Заявлена виробником точність калібрування листового матеріалу.

ЗАСТОСУВАННЯ

Промислове калібрування плит

МДФ ДСП OSB Фанера Композитні плити Неорганічні плити

МІСЦЕ В ЛІНІЙЦІ MOTIMAC

Старша модель важкої серії BSG

WT RR1300

Стандартна серія

2 агрегати R + R

BSG2113X

Важка серія

1 калібрувальний агрегат

BSG2213X

Важка серія

2 шліфувальні агрегати

Основна відмінність: BSG2213X має два важкі шліфувальні агрегати для поетапної обробки, тоді як BSG2113X виконує калібрування одним агрегатом.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

MOTIMAC BSG2213X

Максимальна робоча ширина	1300 мм
Мінімальна довжина заготовки	856 мм
Робоча товщина	3–100 мм
Швидкість подачі	10–65 м/хв
Кількість агрегатів	2
Діаметр сталевих валів	400 мм

Загальна потужність	143 кВт
Розмір шліфувальних стрічок	1350 × 2800 мм
Робочий тиск повітря	0,6 МПа
Витрата стисненого повітря	від 17 м³/год
Необхідна продуктивність аспірації	17 640 м³/год
Габаритні розміри	3200 × 3070 × 2470 мм
Маса	10 800 кг
