JYC QS1800-JY — верстат для гнуття масиву, довжина 400–1800 мм

Код: QS1800-JY

Виробник: JYC

Під замовлення

Скорочений опис

JYC / ГНУТТЯ МАСИВУВигин цільної деревини — без склеювання шарів.Для виробництва гнутих меблевих деталей із масиву. QS1800-JY формує попередньо розпарену заготовку за заданою оснасткою. Це верстат для гнуття масиву, а не...

Опис JYC QS1800-JY — верстат для гнуття масиву, довжина 400–1800 мм

JYC / ГНУТТЯ МАСИВУ

Вигин цільної деревини — без склеювання шарів.

Для виробництва гнутих меблевих деталей із масиву. QS1800-JY формує попередньо розпарену заготовку за заданою оснасткою. Це верстат для гнуття масиву, а не ВЧ-прес для гнутоклеєних пакетів.

400–1800 ммДовжина заготовки

10–60 ммТовщина заготовки*

1,5 кВтГідравлічний двигун

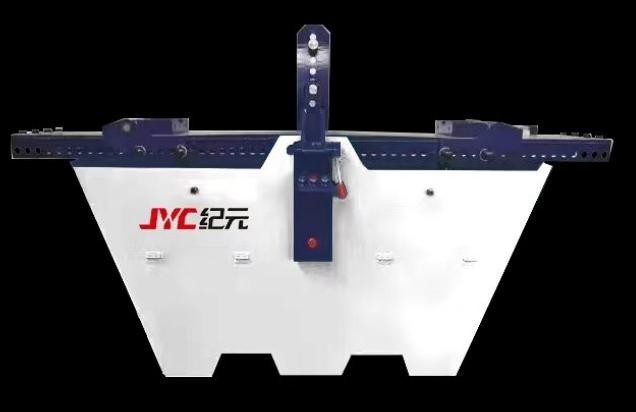

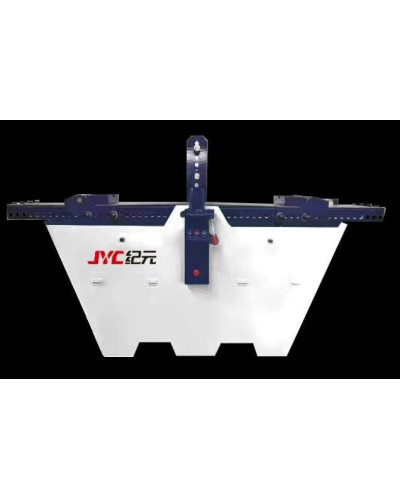

JYC QS1800-JY — фото з пропозиції виробника

Фото з пропозиції JYC. Вигляд і комплектацію поставки погоджують окремо.

Один процес — три послідовні етапи

01 →Розпарювання

R2024-163 підвищує пластичність цільної заготовки перед формуванням.

02 →Гнуття

QS1800-JY надає розпареній деревині форму за допомогою оснастки.

03Сушіння

Окремий етап для стабілізації гнутої заготовки. Режим визначають за породою та перерізом.

Основні вузли та їхня роль

Формувальна оснастка

Дерев’яна внутрішня форма задає контур деталі. Геометрію й комплект оснастки погоджують під виріб.

Регулювання дуги

Ручне налаштування під потрібний вигин. Можливість конкретного радіуса перевіряють за кресленням і зразком.

Гідравлічний привід

Формування розпареної заготовки; у пропозиції передбачено один розвантажувальний пристрій.

Від прямої заготовки до гнутого елемента

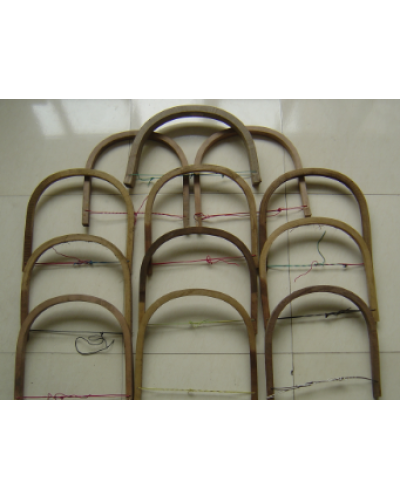

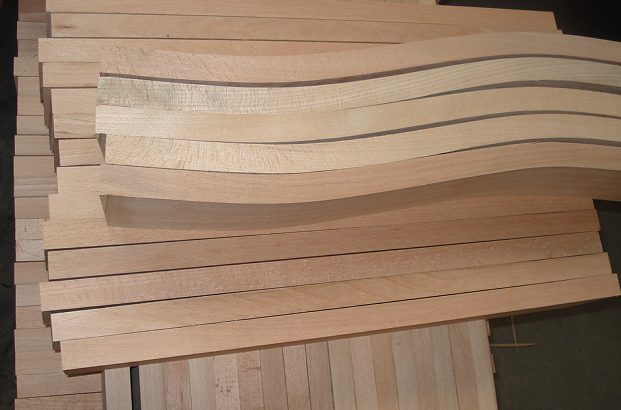

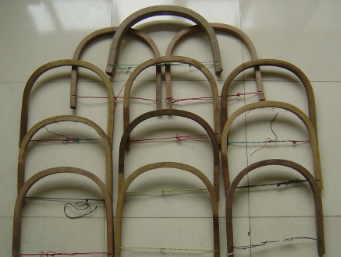

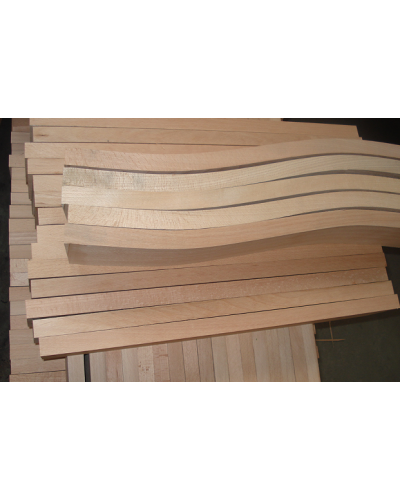

Приклади гнутих заготовок із матеріалів JYC

Приклади технології з матеріалів виробника. Досяжну форму перевіряють на вашій деревині; фото не є гарантією результату для будь-якої породи та перерізу.

Технічні характеристики

Модель	QS1800-JY
Довжина заготовки	400–1800 мм
Ширина заготовки	15–300 мм — залежить від довжини
Товщина заготовки	10–60 мм — залежить від ширини
Потужність гідравлічного двигуна	1,5 кВт
Живлення	AC 380 В / 50 Гц
Стиснене повітря	0,6 МПа
Внутрішня форма	Дерев’яна
Матеріал упорної оснастки	Нержавіюча сталь 304
Регулювання дуги	Ручне
Габарити	2700 × 700 × 1500 мм
Маса	Близько 2000 кг

*Граничні довжина, ширина й товщина не означають можливість їх одночасного застосування. Допустимий вигин залежить від породи, структури волокон, перерізу та підготовки деревини.
