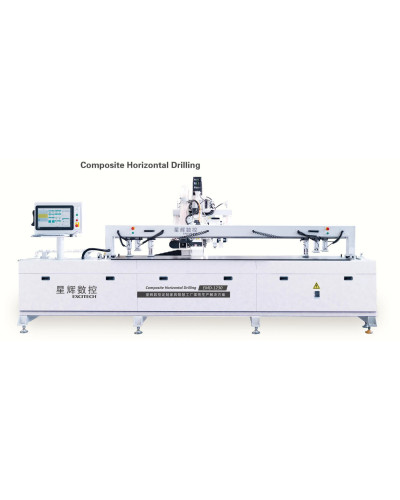

Опис EXCITECH EMD1230 — 7-шпиндельний фрезерно-свердлильний центр для фасадів і дверей
EXCITECH · ОБРОБКА ФАСАДІВ І ДВЕРЕЙ
EMD1230
Приховані ручки, петлі та складні пази — на одному центрі
7-шпиндельний фрезерно-свердлильний центр з ЧПК для виробників меблевих фасадів, дверних деталей і декоративних панелей.
7
шпинделів
8
місць у магазині ATC
2
робочі зони
Які задачі закриває EMD
Приховані ручки
Фрезерування вибірок для фасадів без накладної фурнітури.
Петлі Ø35 мм
Окремий шпиндель для обробки посадкових отворів під завіси.
Замкові та бічні пази
Горизонтальна обробка дверних деталей спеціалізованими шпинделями.
З’єднання Lamello
Підготовка пазів відповідним пилковим інструментом.
Пази під випрямлячі фасадів
Вибірки для встановлення фурнітури у довгих деталях.
Вертикальні й горизонтальні канавки
Обробка площини та крайки за програмою.
Дві зони — гнучка організація роботи
НЕВЕЛИКІ ДЕТАЛІ
Зона А: обробка → Зона Б: підготовка
Почергова робота зон скорочує очікування між циклами. Завантаження — відповідно до захисних блокувань та інструкції виробника.
ДОВГІ ДЕТАЛІ
Зона А + Зона Б → спільне робоче поле
Для обробки великих панелей використовується об’єднана зона. Максимальний формат — 3050 × 1220 × 50 мм.
7 шпинделів — розподіл за операціями
| 6 кВт · ATC | Фрезерування площини, вибірки та робота змінним інструментом |
|---|---|
| 5,5 кВт | Додатковий шпиндель із ручною заміною інструменту |
| 3,5 кВт · ER25 | Бічні канавки |
| 3,5 кВт · ER25 | Пази дверного замка |
| 0,75 кВт | Пилковий вузол Lamello |
| 0,6 кВт | Свердління |
| 1,5 кВт | Отвори під петлі Ø35 мм |
Автоматична заміна інструменту передбачена на шпинделі 6 кВт; інші вузли оснащуються інструментом відповідно до операції.
Від програми до деталі
01 →
XML / MPR / DXF
02 →
Вибір програми сканером
03 →
Фіксація деталі
04 →
Обробка за програмою
У стандартній конфігурації
- Магазин на 8 змінних інструментів.
- Сканер кодів для вибору програми.
- Калібратори вертикального та горизонтального інструменту.
- 6 пневматичних притисків.
- Керування та приводи WEIHONG.
Опція: обробка під 45°
Додаткове оснащення для похилих операцій та V-подібних вибірок підбирається під технологію виробу.
Склад шпиндельного оснащення й інструменту погоджується при замовленні.
Технічні характеристики EMD1230
| Максимальний формат деталі | 3050 × 1220 × 50 мм |
|---|---|
| Максимальна товщина деталі | 50 мм |
| Кількість шпинделів | 7 |
| Шпиндель з ATC | 6 кВт |
| Магазин інструментів | 8 місць |
| Робочі зони | 2; об’єднання для великих деталей |
| Швидкість переміщень X / Y / Z | 80 / 20 / 20 м/хв |
| Загальна потужність | 27 кВт |
| Керування / приводи | WEIHONG / WEIHONG |
| Формати програм | XML / MPR / DXF |
| Живлення | 3 фази, 380 В, 50 Гц |
| Габарити, Д × Ш × В | 4570 × 1565 × 1700 мм |
Характеристики наведено для запропонованої конфігурації EMD1230. Доступність операцій залежить від оснащення та встановленого інструменту.
Місце у лінійці EXCITECH
EMD спеціалізується на фрезеруванні та свердлінні фасадів і дверних деталей. Для присадки корпусних деталей із шести сторін передбачена серія EHS.
Підберемо оснащення під ваш фасад
Надішліть MarkTech креслення деталі, матеріал і перелік операцій — визначимо потрібні інструменти, режим робочих зон та комплектацію EMD1230.
