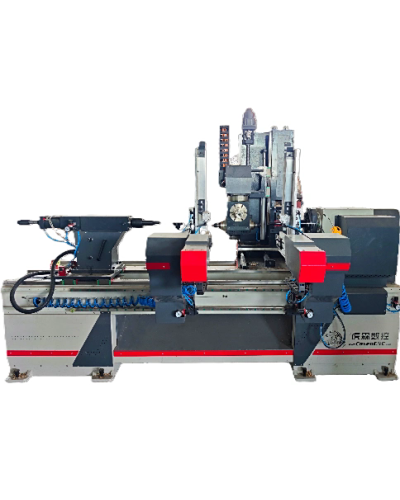

COSEN L623AW — 5-осьовий токарно-фрезерний центр з ЧПК

COSEN L623AW — компактний 5-осьовий токарно-фрезерний обробний центр з ЧПК для комплексного виготовлення деталей із масиву деревини. Верстат виконує автоматичне завантаження, точіння, фрезерування, свердління, пазування, гравіювання та шліфування за один установ заготовки.

Модель призначена для виробництва меблевих ніжок, балясин, сходових стійок та інших деталей, у яких поєднуються точені, профільовані, свердлені й декоративні поверхні.

П’ятиосьова обробка

Керування п’ятьма осями розширює можливості обробки складних контурів і поверхонь. Верстат може виконувати фрезерування, свердління та пазування з різних положень без ручного повертання або повторного базування деталі.

Це особливо важливо під час виготовлення деталей із переходами між круглими й профільованими поверхнями, декоративними елементами, отворами та пазами.

Чотири робочі виходи

L623AW оснащений двома двосторонніми шпинделями потужністю 4 і 6 кВт. Чотири робочі виходи дозволяють заздалегідь установити різні інструменти для фрезерування, свердління, пазування та гравіювання.

Розподіл операцій між окремими інструментальними позиціями скорочує ручні переналагодження та прискорює повторювані виробничі цикли.

Комплексна обробка за один установ

Заготовка закріплюється між центрами та проходить послідовну токарну, фрезерну, свердлильну й шліфувальну обробку без перенесення на інші верстати.

Обробка за один установ скорочує виробничий цикл і допомагає зберігати точність взаємного розташування всіх елементів деталі.

Точіння та шліфування

Для токарної обробки передбачений чистовий різець, який формує круглі, конічні та фасонні поверхні за заданою програмою.

Стрічковий шліфувальний вузол потужністю 500 Вт має регульовану швидкість і виконує фінішне вирівнювання поверхні безпосередньо на верстаті.

Автоматичне завантаження

Для серійного виробництва передбачена автоматична подача заготовок розміром до 1200 × 100 × 100 мм. Завантажувальний магазин зменшує участь оператора та забезпечує послідовну обробку партії однотипних виробів.

При ручному завантаженні верстат може працювати із заготовками довжиною до 1200 мм і діаметром до 400 мм.

Сфера застосування

COSEN L623AW підходить для виготовлення:

• ніжок столів і стільців;
• ніжок та елементів м’яких меблів;
• балясин і сходових стійок;
• декоративних колон і опор;
• фасонних столярних деталей;
• виробів із пазами, отворами та гравіюванням.

Стабільна конструкція

Зварна сталева станина проходить термічний відпал для стабілізації конструкції та зменшення внутрішніх напружень. Маса близько 2000 кг забезпечує необхідну жорсткість під час точіння і фрезерування.

Лінійні напрямні HIWIN, кулькові гвинтові пари TBI, сервоприводи Delta та редуктор Shimpo забезпечують плавне переміщення робочих вузлів.

Керування та програмування

Верстат обладнаний системою NCStudio V15 із 17-дюймовим кольоровим дисплеєм. Ручний пульт і автоматичний фотоелектричний датчик спрощують позиціонування та налаштування інструментів.

Для підготовки керуючих програм можуть використовуватися PowerMill, ZWSoft і Alphacam із постпроцесором, налаштованим під кінематику L623AW.

Місце L623AW у модельному ряді COSEN

L623AW відрізняється від 4-осьового L623AX додатковою керованою віссю та чотирма робочими виходами для складнішої обробки. Порівняно з X753AT він компактніший і використовує попередньо встановлені інструменти замість автоматичного магазину.

Технічні характеристики COSEN L623AW

Характеристики наведені для комплектації COSEN L623AW із комерційної пропозиції Marktech. Виробник може змінювати склад робочих вузлів відповідно до замовлення.
