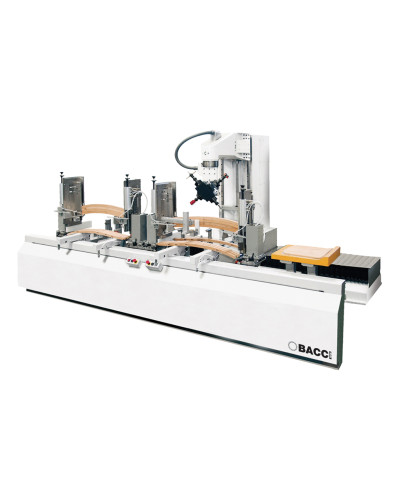

6-ти осьовий оброблювальний центр TWIN.JET

Код: BACCI TWIN.JET

Під замовлення

Опис BACCI TWIN.JET

Стіл верстату умовно розділений на 2 зони,кожна зона складається із пари зажимів і упору для базування деталей. Це дає можливість зажимати деталі під час обробки іншої без втрати часу. Також на верстаті встановлений стіл TGV для фіксаціı заготовок за допомогою шаблонів.

Основні характеристики BACCI TWIN.JET

Вісь X, мм 3400

Вісь Y, мм 1300

Вісь Z, мм 650

Вісь А необмежено

Вісь В 270°

Макс січення заготовки для автоматичної фіксації, мм 150*60 (опція)

Макс січення заготовки для ручної фіксації, мм 250*100 (опція)

Кількість інтерпольованих осей, шт 6

Відео BACCI TWIN.JET

Столи BACCI TWIN.JET

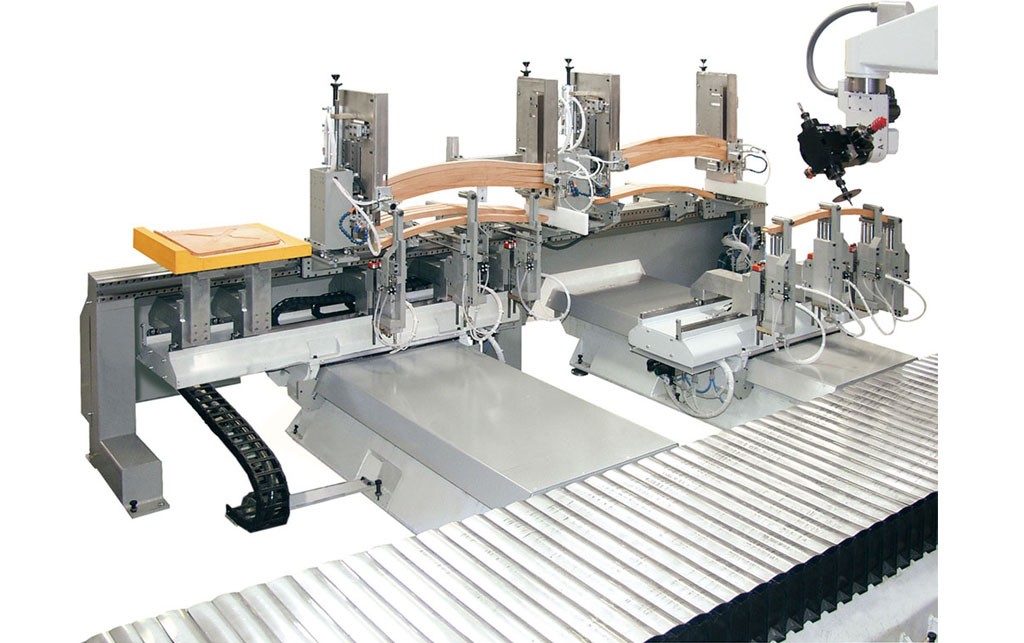

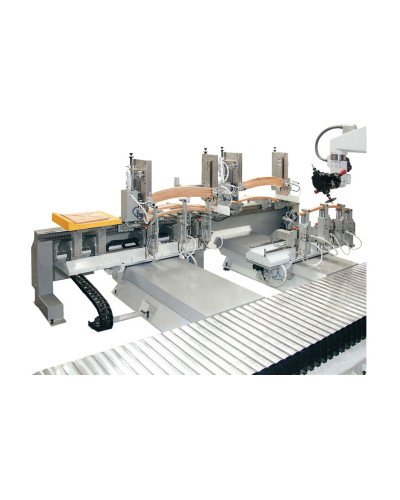

Фронтальні прижими

з ходом прижима знизу вверх. Регулюються по висоті і по нахилу для можливості обробки кривих деталей. Мають надзвичайну жорсткість (діаметр 30мм), що гарантує блокування навіть при великому зйомі заготовки. Позиціонування напівавтоматичне за допомогою програми Пітагора. Такі прижими, обладнані автоматичною загрузкою, дозволяють користуватись Двохстороньою системою базування заготовок (Патент BACCI).

Автоматичне позиціонування прижимів

Позиціонування прижимів ЧП в горизонтальній площині Х та вертикальній Z (патент BACCI) з лінійними направляючими для зменшення витрати часу виставлення.

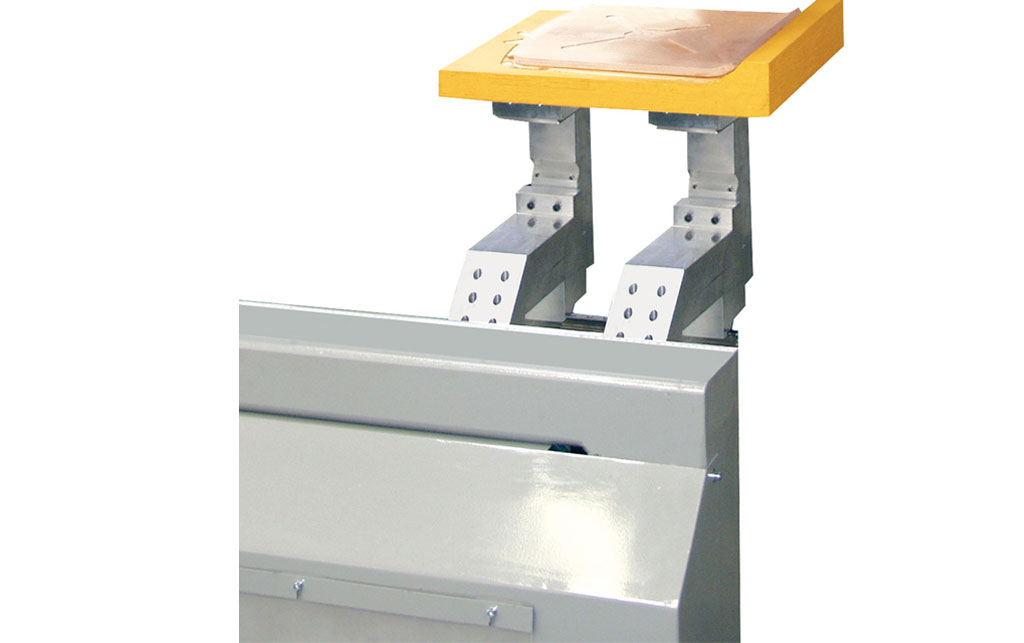

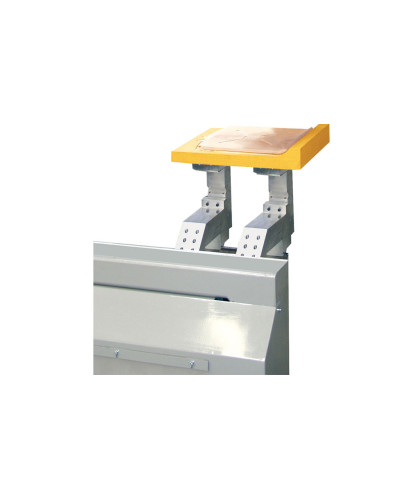

Зйомні столи TGV

В додаток до прижимів можна установити 2 або більше зйомних консолі TGV для блокування заготовок за допомогою вакууму. Дана опція дозволяє виконувати операцію обгонки деталі по всьому периметру за один захід на верстатах із прижимами серії JET.
