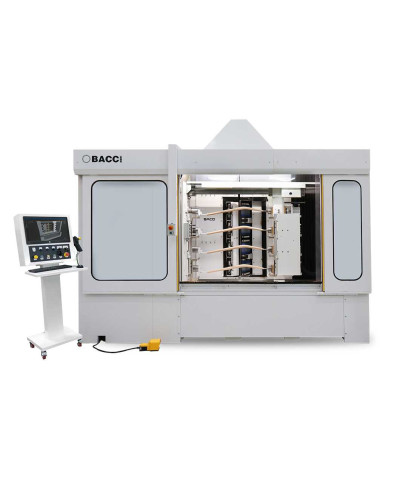

Токарно-фрезерний центр BACCI T4MO CNC PLUS

Код: BACCI T4MO CNC PLUS

Виробник: BACCI

Під замовлення

Скорочений опис

BACCI · ТОКАРНО-ФРЕЗЕРНИЙ ЦЕНТР З ЧПК T4MO CNC PLUS Складна форма. Проста підготовка. Більше операцій в одному встановленні. Від 3D-моделі — до ніжки, підлокітника чи іншої просторової деталі з масиву. Чотир...

Опис BACCI T4MO CNC PLUS — токарно-фрезерний центр з ЧПК

BACCI · ТОКАРНО-ФРЕЗЕРНИЙ ЦЕНТР З ЧПК

T4MO CNC PLUS

Складна форма. Проста підготовка. Більше операцій в одному встановленні.

Від 3D-моделі — до ніжки, підлокітника чи іншої просторової деталі з масиву. Чотири фрезерні блоки формують виріб, а додаткові електрошпинделі PLUS виконують отвори, пази та локальне фрезерування.

Заготовки одночасно

Чотири робочі позиції для формування профілю.

Від моделі до програми

Bacci CAM T4U: розрахунок траєкторій і наочна перевірка.

2 × 7,5

Електрошпинделі PLUS

По 7,5 кВт — для додаткової обробки двох деталей одночасно.

Як працює верстат

Закріплюємо заготовки

До чотирьох дерев’яних заготовок затискаються між передніми та задніми центрами.

Формуємо деталь

Чашкові фрезерні блоки знімають матеріал. ЧПК узгоджує рух інструмента з поворотом заготовок.

Виконуємо додаткові операції

Електрошпинделі PLUS фрезерують і свердлять без перенесення деталі на інший центр.

Форму задає програма, а не фізичний копір.

Верстат працює з прямими брусками або попередньо підготовленими заготовками; чорнові й чистові проходи підбираються під матеріал та потрібну поверхню.

Кругла фреза — не лише кругла деталь

Чотири круглі чашкові блоки працюють по керованій траєкторії. Завдяки синхронізації осей можна отримати циліндр, плоскі грані, чіткі зовнішні ребра та їх поєднання в одному виробі.

Циліндр

Круглий переріз і плавні переходи діаметрів.

90°

Прямокутний брусок

Плоскі грані та зовнішні кути під 90°.

○ → □

Комбінована форма

Круглі й грановані ділянки, вигини та складні просторові контури.

Геометрія показана схематично. Доступність внутрішніх кутів і мінімальні радіуси залежать від інструмента та підходу до поверхні.

Програмування: від 3D-моделі до запуску

01 →

Модель деталі + заготовка

Завантажуєте геометрію майбутнього виробу та задаєте вихідну заготовку.

02 →

Параметри обробки

Через зрозумілий інтерфейс обираєте інструмент і режими. CAM розраховує траєкторії.

03 →

Симуляція та перевірка

Переглядаєте рухи в 3D і перевіряєте можливі зіткнення до роботи на верстаті.

Пробна деталь і партія

Перевіряєте результат та зберігаєте програму для наступних замовлень.

Не потрібно вручну прописувати кожен рух інструмента. Це спрощує і прискорює підготовку нової форми — особливо коли асортимент часто змінюється. Навчання оператора та перевірка режимів залишаються необхідними.

Гнучкість для малих партій. Продуктивність для серії.

Новий дизайн — нова програма

Без виготовлення фізичного копіра для кожної моделі. Зручно для прототипів і коротких серій.

Праві та ліві деталі

Дзеркальні компоненти та дві незалежно керовані пари обертових позицій — для парних меблевих деталей.

Менше проміжних установлень

Форма, отвори й пази на одному центрі — менше перенесень і повторного базування складної деталі.

Ніжки стільців і столів · Підлокітники · Балясини · Ручки · Просторові меблеві компоненти

PLUS — наступний рівень T4MO CNC

T4MO CNC

Формування просторових деталей чотирма чашковими фрезерними блоками. Програмування за 3D-моделлю без копірів.

T4MO CNC PLUS

Та сама основа формоутворення + два багатоосьові електрошпинделі для додаткового фрезерування, свердління та пазів. Можливість оснащення шліфувальним вузлом.

Оснащення під ваше виробництво

Система керування та затискання

OSAI, Bacci CAM T4U, автоматичне затискання з контролем тиску та автоматичне змащування.

Шліфування — за комплектацією

Незалежний вузол із чотирма поздовжніми абразивними стрічками для зменшення обсягу подальшого ручного доведення.

Додаткове оснащення

Захисна кабіна, різальні елементи 25 / 35 мм і спеціальне оснащення. Ліцензія Alphacam — окремо; склад програмного пакета узгоджується.

Технічні характеристики T4MO CNC PLUS

Робочі позиції / горизонтальні шпинделі	4
Максимальна довжина обробки	1250 мм
Максимальний діаметр обробки	250 мм
Міжосьова відстань шпинделів	270 мм
Додаткові електрошпинделі PLUS	2 двовихідні, по 7,5 кВт, ER32
Швидкість обертання заготовки	До 100 об/хв
Швидкість обертання чашкових фрез	До 4500 об/хв
Діаметр чашкового фрезерного блока	250 мм
Керування / програмування	OSAI / Bacci CAM T4U
