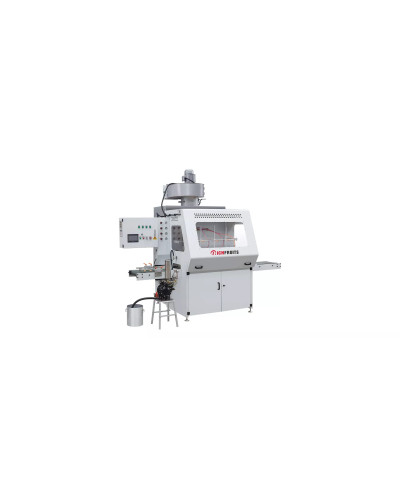

Автоматична фарбувальна машина RICHFRUITS MH7403 для профілів і погонажних виробів

Код: RICHFRUITS MH7403

Виробник: RICHFRUITS

Під замовлення

Скорочений опис

RICHFRUITS MH7403: три сторони профілю за один прохід RICHFRUITS MH7403 — спеціалізована автоматична машина для високошвидкісного фарбування вузьких і довгомірних виробів. Вона одночасно наносить покриття на верхн...

Опис RICHFRUITS MH7403 — автоматична фарбувальна машина для погонажних виробів і профілів

RICHFRUITS MH7403: три сторони профілю за один прохід

RICHFRUITS MH7403 — спеціалізована автоматична машина для високошвидкісного фарбування вузьких і довгомірних виробів. Вона одночасно наносить покриття на верхню площину та дві бічні сторони профілю.

3 сторони фарбуються за один прохід

до 300 мм ширина заготовки

4 або 6 розпилювальних пістолетів

5–20 м/хв каталожна швидкість

Які вироби можна фарбувати

Будівельні та столярні профілі

дверні та віконні рами;
лиштва і дверні добори;
плінтуси;
підлогові дошки;
профільовані облицювальні планки.

Меблеві та декоративні елементи

меблеві профілі;
багети для картин;
карнизи та молдинги;
рейки й декоративні планки;
профілі з дерева, МДФ, ПВХ і композитів.

Як відбувається фарбування

1. Подача
Роликове або стрічкове транспортування

→

2. Розпізнавання
Виявлення заготовки у робочій зоні

→

3. Розпилення
Фарбування верхньої та двох бічних сторін

Система розпізнавання визначає момент входження профілю у фарбувальну зону та передає сигнал PLC. Пістолети вмикаються лише під час проходження заготовки, що скорочує непродуктивне розпилення матеріалу.

Регульована система розпилення

від 4 до 6 автоматичних фарбувальних пістолетів;
регулювання положення, висоти та кута кожного пістолета;
окреме керування роботою розпилювачів;
індивідуальне регулювання тиску;
налаштування під геометрію профілю та матеріал покриття;
вбудована PLC-система із сенсорним екраном.

Практична перевага: конфігурація пістолетів налаштовується під переріз профілю, тому машина може стабільно фарбувати верхню площину, вертикальні сторони, фаски та профільовані ділянки.

Фарбувальне обладнання

Виробник пропонує виконання з розпилювальними пістолетами IWATA. У проєктних комплектаціях дилерів також застосовується обладнання Sames Kremlin із технологією Airmix. Марка пістолетів, насос, сопла та кількість контурів подачі підбираються відповідно до лакофарбового матеріалу й необхідної якості поверхні.

Сумісні матеріали

поліуретанові матеріали PU;
нітроцелюлозні матеріали NC;
кислотно-тверднучі матеріали AC;
ультрафіолетові матеріали UV;
водорозчинні фарби та лаки;
інші матеріали після технологічного узгодження.

Фільтрація та робоче середовище

Повітря з фарбувальної зони відводиться через систему фільтрації. Вона затримує фарбувальний туман і допомагає підтримувати контрольовані умови всередині камери. Для збору надлишкового матеріалу передбачені скребок і ємність із нержавіючої сталі.

Чим MH7403 відрізняється від B1–B5

Характеристика	MH7403	B1–B5
Тип деталей	Вузькі довгомірні профілі	Панелі, фасади, дверні полотна
Робоча ширина	До 300 мм	До 1300 мм
Сторони фарбування	Три сторони	Верхня площина та чотири кромки
Основний пріоритет	Висока швидкість обробки погонажу	Універсальне фарбування плитних деталей

Базові характеристики за каталогом RICHFRUITS

Моделі	MH7403×4; MH7403×6
Кількість пістолетів	4 або 6
Робоча ширина	До 300 мм
Товщина заготовки	5–80 мм
Швидкість подачі	5–20 м/хв
Транспортування	Роликова подача

Проєктне виконання MH7403/DG може мати інший робочий діапазон: ширина 20–300 мм, довжина 750–6000 мм, висота 10–80 мм і швидкість конвеєра 8–35 м/хв.

Остаточні характеристики, система транспортування та комплектація фарбувальним обладнанням визначаються після аналізу профілів, матеріалу покриття і потрібної продуктивності.
