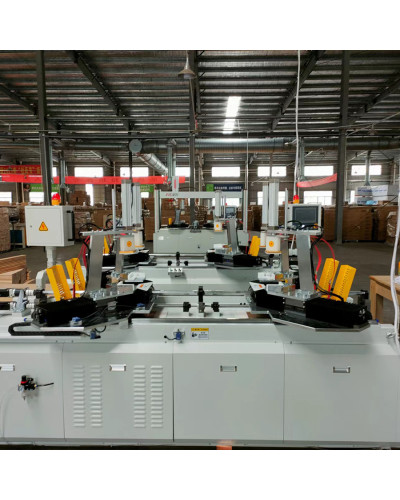

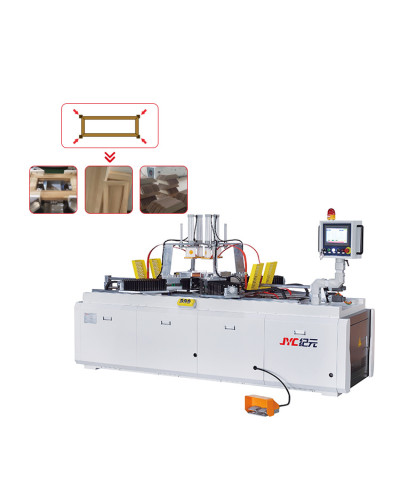

Високочастотні вайми JYC GJJ для фасадів і дерев’яних рам

Код: JYC GJJ

Виробник: JYC

Під замовлення

Скорочений опис

HIGH FREQUENCY FRAME ASSEMBLY JYC GJJ Зібрати фасад. Зафіксувати геометрію. Прогріти клейовий шов. Високочастотні вайми для складання рамкових меблевих фасадів і дерев’яних рам. Сервоупори позиціонують дет...

Опис JYC GJJ — високочастотні вайми для збирання рамкових фасадів

HIGH FREQUENCY FRAME ASSEMBLY

JYC GJJ

Зібрати фасад. Зафіксувати геометрію. Прогріти клейовий шов.

Високочастотні вайми для складання рамкових меблевих фасадів і дерев’яних рам. Сервоупори позиціонують деталі, притиски утримують з’єднання, а ВЧ-нагрів прискорює тверднення клею в зоні стику.

5 кВт

ВЧ-потужність

4 / 6

точок нагрівання*

6,78

МГц

SERVO

Siemens

*Кількість точок залежить від виконання вайми.

ДЛЯ ВИРОБНИЦТВА РАМКОВИХ ФАСАДІВ

Менше очікування у ваймі — швидший рух замовлення

Від підготовлених деталей до склеєної рами

Закладання

Оператор встановлює деталі з нанесеним клеєм.

Позиціювання

Упори та притиски формують і фіксують раму.

ВЧ-нагрів

Нагрівання клейових з’єднань під притиском.

Вивантаження

Зняття виробу після заданої витримки.

Швидкість — у клейовому шві

ВЧ-технологія концентрує нагрівання в зоні склеювання. Це скорочує витримку порівняно з холодним складанням, не потребуючи тривалого прогрівання всього виробу.

Геометрія — у позиціюванні

Серводвигуни Siemens, лінійні напрямні й кулько-гвинтові передачі забезпечують кероване переміщення упорів та повторення заданих розмірів.

Налаштування під серію виробів

Пам’ять розмірів

Повторне використання параметрів типових фасадів.

Режими складання

Послідовність притискання й нагрівання під виріб.

Захисні системи

Захист від перевантаження та контроль охолодження.

Два виконання для різного формату

GJJZ1808-S-5-JY

1800 × 800 мм

4 точки нагрівання. Мінімальний формат 150 × 150 мм.

GJJ2808-L-5-JY

2800 × 800 мм*

6 точок нагрівання. Розширена довжина робочої зони.

*Для GJJ2808 виробник додатково задає умову: довжина виробу мінус його ширина < 2000 мм. Допустиме поєднання розмірів потрібно погодити за кресленням виробу; максимальні значення не слід трактувати як безумовно доступний формат.

Місце у виробництві

GJJ призначена для складання рамкових фасадів і рам, а не для зрощування ламелей у суцільний меблевий щит. Точність готового виробу починається з підготовки стиків; вайма позиціонує деталі й прискорює склеювання.

Технічні характеристики виконань JYC GJJ

Параметр	GJJZ1808-S-5-JY	GJJ2808-L-5-JY
Максимальний робочий розмір	1800 × 800 мм	2800 × 800 мм*
Мінімальний робочий розмір	150 × 150 мм	220 × 220 мм
Вихідна ВЧ-потужність	5 кВт	5 кВт
Частота	6,78 МГц	6,78 МГц
Точки ВЧ-нагрівання	4	6
Серводвигуни	Siemens	Siemens
Передачі	Кулько-гвинтові; лінійні напрямні	Кулько-гвинтові; лінійні напрямні
Пам’ять розмірів	Збереження типових розмірів	20 типових розмірів
Час ВЧ-нагрівання	Уточнюється під виріб і клей	8–15 с за пропозицією виробника**
Габарити	2800 × 1450 × 1950 мм	3900 × 1500 × 2100 мм
Маса	Близько 1500 кг	1500 кг

*Обмеження формату наведено вище. **Час нагрівання не дорівнює повному циклу складання: додатково враховуються закладання, позиціювання, витримка та вивантаження. Клей і режим ВЧ-нагрівання підбирають під матеріал та конструкцію стику. Характеристики наведені за пропозиціями JYC від 26.01.2026.

Основні характеристики JYC GJJ — високочастотні вайми для збирання рамкових фасадів

ВЧ частота, МГц 6.78

Потужність ВЧ, кВт 5

Кількість зон нагріву 4

Мінімальний робочий розмір, мм 150*150

Максимальний робочий розмір, мм 1800*800
