MARK TECH · JYC · ГНУТОКЛЕЄНІ ДЕТАЛІ
JYC GJQ1508
Більше довжини для меблевих пресформ
Для розширення асортименту гнутоклеєних деталей: на 300 мм довший стіл за збереження ширини 800 мм.
Односторонній · GJQ

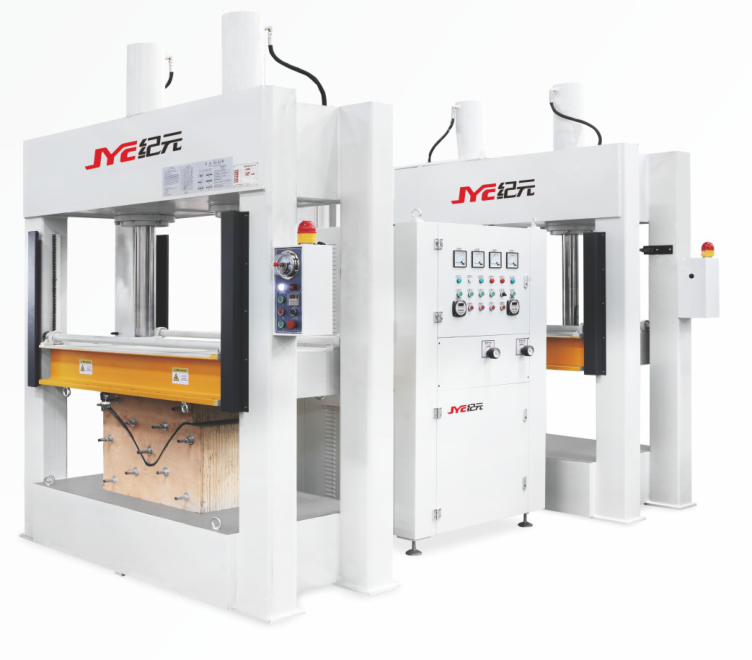

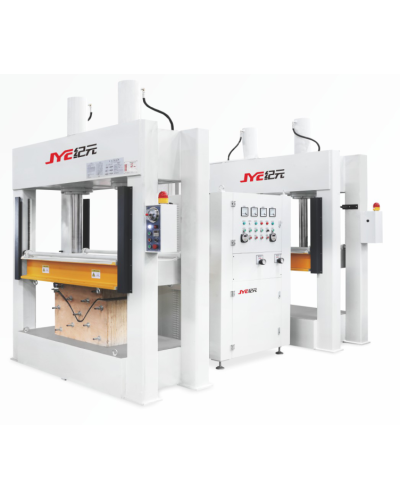

Фото ілюструє серію GJQ, а не індивідуальну комплектацію цього розміру. Двопресове виконання, пресформи та опції погоджуються під замовлення.
1500 × 800мм · робочий стіл
1 напрямокпритиск пресформи
20 / 30 кВткаталожні виконання ВЧ
1100 ммстандартне розкриття
Форма виробу починається з пресформи
ЗМИКАННЯ В ОДНОМУ НАПРЯМКУ
Вертикальне змикання пресформи для формування гнутоклеєної деталі.
Пакет шарів із нанесеним клеєм розміщують у пресформі. Гідравлічний притиск формує деталь, а ВЧ-нагрів прискорює затвердіння клею.
Якщо пресформа потребує додаткового дотискання з боків, обирайте тристоронню серію GJQW відповідного формату.
Від пакета шпону — до криволінійної деталі
01
Підготовка
Нанесення сумісного клею та складання пакета шарів.
02
Формування
Укладання у пресформу й прикладання потрібного притиску.
03
ВЧ-нагрів
Затвердіння клею за налаштованим технологічним циклом.
04
Виймання
Розкриття преса та передача деталі на подальшу обробку.
Цикл залежить від матеріалу, клею, товщини пакета та пресформи. Тривалість нагрівання не дорівнює повному часу виготовлення деталі.
Дві різні пресформи. Два налаштовані цикли.
ОПЦІЯ · PLC-КЕРУВАННЯ ГЕНЕРАТОРОМ
Переналаштування під форму А та форму Б
Якщо на двох пресах встановлені різні пресформи, PLC-керування забезпечує точне переналаштування ВЧ-генератора між двома різними циклами пресування.
Генератор працює поперемінно. Поки один прес виконує нагрівання, на другому можна організувати підготовку наступного пакета.
Для двопресової комплектації. Перелік керованих параметрів і виконання системи погоджуються в специфікації.
Налаштуйте комплектацію під свій виріб
Висота розкриття — не хід циліндра і не допустима висота готової деталі. При підборі враховуються пресформа, пакет матеріалу та простір для завантаження.
Формат під ваш асортимент

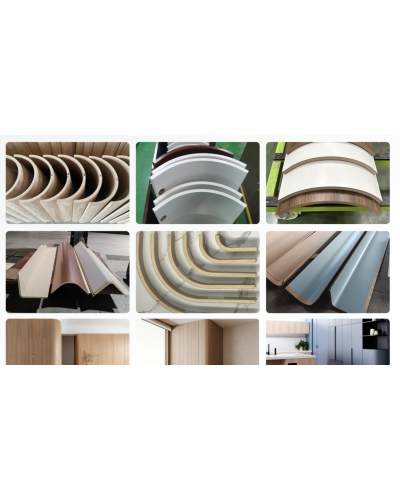

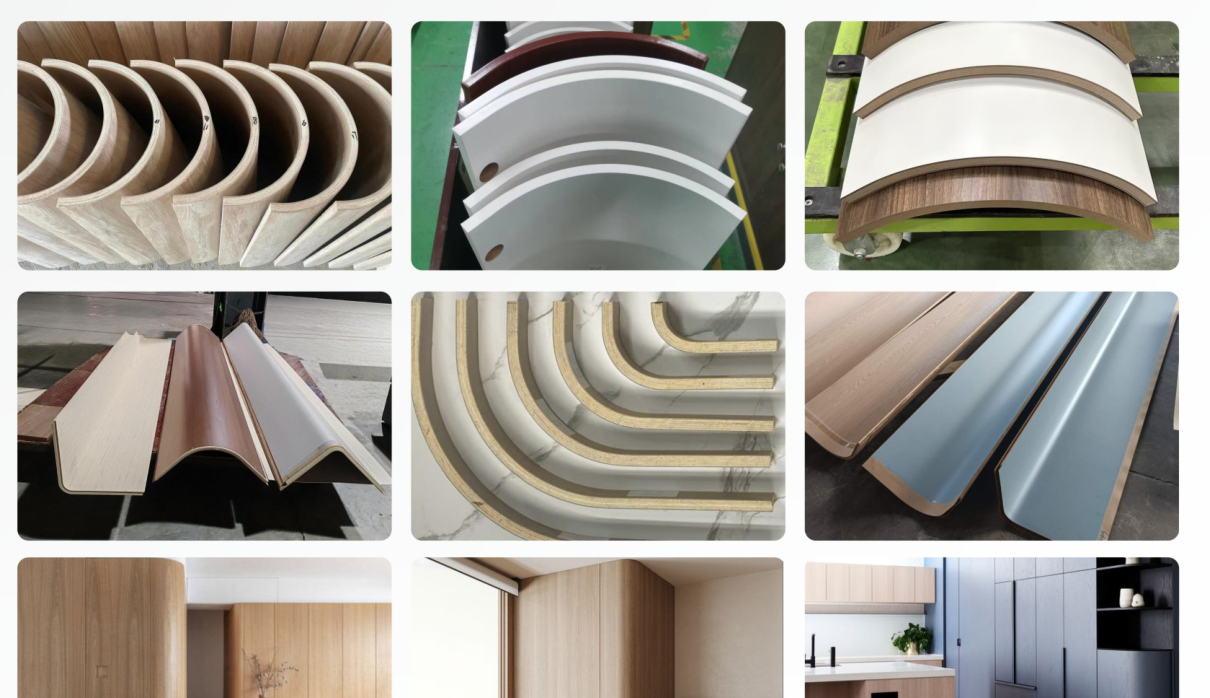

Приклади застосування технології з каталогу JYC. Не всі показані вироби відповідають розміру цієї моделі.
Підбираємо від деталі, а не від потужності
1. Геометрія
Креслення виробу та необхідні напрямки дотискання.
2. Пресформа
Габарити оснащення, робочий стіл і потрібне розкриття.
3. Технологія
Матеріал, клей, товщина пакета й режим нагрівання.
4. Організація роботи
Один або два преси, однакові чи різні форми, потреба в PLC.
Характеристики JYC GJQ1508
| Каталожне позначення | GJQ1508-Y100(120)-JY |
| Робочий стіл | 1500 × 800 мм |
| Напрямки притиску | Вертикальний |
| Вертикальне зусилля | 100 / 120 тс |
| ВЧ-потужність: каталожні виконання | 20 / 30 кВт |
| Частота ВЧ | 6,78 МГц |
| Електроживлення | AC 380 В, 50 Гц |
| Вихід ВЧ-генератора | Один або два виходи — за комплектацією |
| Стандартне розкриття | 1100 мм |
| Збільшене розкриття — опція | 1300 / 1400 / 1500 мм |
| PLC-керування генератором | Опція |
| Підвищена потужність генератора | Опція, під технологічне завдання |
Значення через «/» — альтернативні каталожні виконання, не плавний діапазон регулювання. Зусилля наведені в тоннах-сили; для GJQW вертикальне та бокове зусилля показано окремо. Фото, опції та остаточні параметри уточнюються в специфікації.
ПІДБІР ПІД ВАШУ ПРЕСФОРМУ
Покажіть деталь — підберемо прес і генератор.
Надішліть креслення або фото виробу, габарити пресформи, матеріал і товщину пакета. MARK Tech підбере робочий формат, напрямки притиску, висоту розкриття та необхідні опції.
