JYC / СКЛАДАННЯ РАМ
Більша довжина для високих дверей і великих рам.
Похила ВЧ-вайма з робочою довжиною 3050 мм: на 590 мм більше, ніж у GJM-QI-35B. Для дверних і рамних виробів, які не поміщаються у стандартний формат 2460 мм. Зберігає трьохнапрямне гідравлічне притискання; каталожні виконання генератора — 20 або 30 кВт.
3050 × 1250 ммРобочий формат
20 / 30 кВтВЧ-генератор
1 пресВиконання

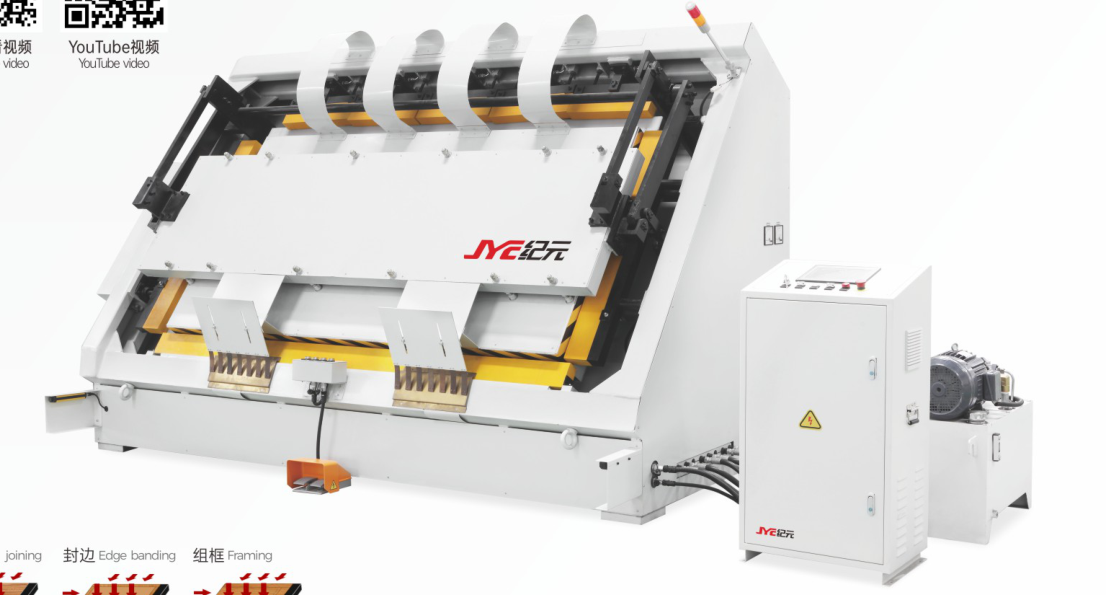

Фото й галерея ілюструють серію GJM. Вигляд конкретної комплектації погоджується окремо.
Що робить GJM
Складання рам
З’єднання підготовлених деталей дверей і рамних конструкцій.
Приклеювання дерев’яних крайок
Притискання масивних планок до крайок виробу за відповідного оснащення.
Склеювання щитів
Додаткова задача серії у межах формату; для спеціалізованого випуску щита порівняйте GJB.
Від деталей до зібраного виробу
1Підготовка
Нанесіть погоджений клей на підготовлені з’єднання.
2Укладання
Розмістіть деталі та виставте притиски під геометрію виробу.
3Притиск і нагрів
Гідравліка утримує деталі, ВЧ-генератор нагріває клейові з’єднання.
4Вивантаження
Подальша витримка й обробка — відповідно до технології клею.
Основні вузли
Похилий робочий стіл
Відкритий доступ до зони укладання та контролю положення деталей.
Гідравлічні притиски
Зусилля по трьох напрямках для контакту деталей і утримання виробу.
ВЧ-генератор
Нагрівання клейового з’єднання; режим визначають матеріал, клей і геометрія.

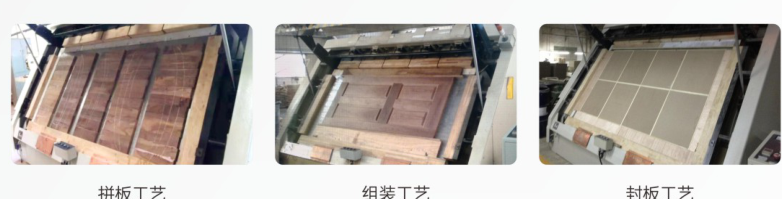

Приклади застосування серії з каталогу JYC.
Каталожні характеристики
| Робочий формат | 3050 × 1250 мм |
| ВЧ-потужність | 20 / 30 кВт |
| Робоча частота | 6,78 МГц |
| Живлення | AC 380 В, 50 Гц |
| Вертикальне зусилля | 6 тс |
| Бічне зусилля | 30 тс |
| Поздовжнє зусилля | 4 тс |
| Організація | Трьохнапрямне гідравлічне притискання |
| Габарити за каталогом | 4100 × 1350 × 2100 мм |
Джерело: каталог JYC 2026, сторінка 40. 20 / 30 кВт — альтернативні виконання. Зусилля в різних напрямках не підсумовуються. Габарити та склад комплекту підтверджують перед замовленням.
Важливо для вибору
GJM складає рамні конструкції; GJT склеює шари панелей, а GJQ працює з гнутоклеєними деталями у пресформах. Вайма не замінює операції виготовлення шипів, свердління чи підготовки крайок.
Перевіримо ваш виріб перед вибором комплектації
Надішліть креслення, габарити й товщину виробу, породу деревини, конструкцію з’єднань, клей і план випуску за зміну. Узгодимо оснащення та технологічний тест.
