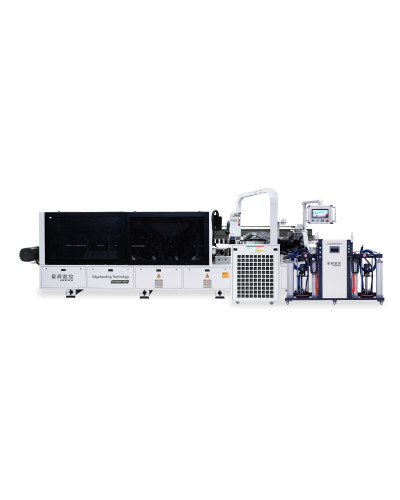

EXCITECH EF566GW LASER — лазерний крайколичкувальний верстат для вузьких деталей

Код: EF566GW

Виробник: EXCITECH

Під замовлення

Скорочений опис

EXCITECH EF566GW LASER Промисловий лазерний крайколичкувальний верстат для серійної обробки вузьких деталей шириною від 40 мм. EF566GW LASER поєднує лазерну активацію функціональної крайки, роботу з PUR-клеєм...

Опис EXCITECH EF566GW LASER — Лазерний крайколичкувальний верстат для вузьких деталей

EXCITECH EF566GW LASER

Промисловий лазерний крайколичкувальний верстат для серійної обробки вузьких деталей шириною від 40 мм.

EF566GW LASER поєднує лазерну активацію функціональної крайки, роботу з PUR-клеєм, сервокеровану подачу крайки, чистове фрезерування потужністю 1,1 кВт і чотиримоторне заокруглення кутів.

Це спеціалізоване рішення для фасадів, планок, елементів корпусних меблів та інших довгих вузьких деталей, які складніше стабільно обробляти на звичайному крайколичкувальному верстаті.

LASER 3 кВт

SERVO — СТАНДАРТ подача крайки

ДЕТАЛІ ВІД 40 ММ

Послідовність обробки крайки

01 Попереднє
фрезерування

LASER

02 Лазерна
активація

PUR

03 Нанесення
PUR-клею

SERVO

04 Подача
крайки

05 Притискання
крайки

1,1 кВт

06 Чистове
фрезерування

07 Радіусне
циклювання

08 Торцювання
крайки

09 Плоске
циклювання

4 МОТОРИ

10 Заокруглення
кутів

11 Полірування
крайки

LASER: мінімально помітна клейова лінія

Лазерний модуль потужністю 3 кВт активує функціональний шар спеціальної лазерної крайки без традиційного нанесення клею.

Результат — естетичне з’єднання крайки з плитою, підвищена вологостійкість шва та відсутність забруднення клейового вузла під час роботи в лазерному режимі.

Для лазерного крайкування необхідно використовувати сумісний крайковий матеріал з функціональним шаром.

LASER + PUR в одному верстаті

Оператор може вибирати технологію відповідно до крайкового матеріалу та вимог конкретного замовлення.

Для преміальних фасадів використовується лазерна активація, а для звичайної ABS-, PVC- або іншої крайки — нанесення PUR-клею.

Така комбінація розширює виробничі можливості й не обмежує підприємство одним типом крайки.

Спеціалізація EF566GW LASER — вузькі деталі

Конструкція верстата розрахована на стабільне транспортування довгих деталей шириною від 40 мм. Це особливо важливо під час виробництва вузьких фасадних елементів, декоративних планок, рамкових деталей та комплектуючих корпусних меблів.

Мінімальна довжина деталі за заводськими даними становить 300 мм. Фактична можливість обробки залежить також від співвідношення довжини, ширини, товщини та геометрії заготовки.

Чому EF566GW LASER

лазерний модуль потужністю 3 кВт;
обробка вузьких деталей шириною від 40 мм;
можливість працювати як з лазерною крайкою, так і з PUR-клеєм;
сервокерована подача крайкового матеріалу;
чистове фрезерування потужністю 1,1 кВт;
чотиримоторне заокруглення кутів;
повний цикл чистової обробки крайки;
продуктивність до 24 м/хв.

Для яких виробництв

виробництво кухонних і меблевих фасадів;
серійне виробництво корпусних меблів;
обробка вузьких і довгих елементів;
виробництво рамкових фасадів та декоративних планок;
підприємства, яким потрібна преміальна якість клейового шва;
виробництва, що використовують різні типи крайкового матеріалу.

Послідовність технологічних операцій

Нанесення розділювальної рідини → попереднє фрезерування → лазерна активація крайки → PUR-система → сервоподача крайки → притискання → чистове фрезерування 1,1 кВт → радіусне циклювання → торцювання → плоске циклювання → чотиримоторне заокруглення кутів → нанесення очищувальної рідини → полірування.

Технічні характеристики

Модель	EF566GW-LASER
Призначення	Лазерне крайкування вузьких деталей
Потужність лазерного модуля	3 кВт
Загальна встановлена потужність	33 кВт
Швидкість подачі	16 / 20 / 24 м/хв
Товщина деталі	9–60 мм
Мінімальна ширина деталі	від 40 мм
Мінімальна довжина деталі	від 300 мм
Товщина крайкового матеріалу	0,4–3 мм
Ширина крайкового матеріалу	13–65 мм
Потужність чистового фрезерування	1,1 кВт
Заокруглення кутів	Чотиримоторний вузол
Габаритні розміри	6820 × 1800 × 970 мм

Основна комплектація

вузол нанесення розділювальної рідини;
попереднє фрезерування;
лазерний модуль 3 кВт;
система нанесення PUR-клею;
сервокерована подача крайки;
притискний вузол;
чистове фрезерування 1,1 кВт;
радіусне циклювання;
торцювання;
плоске циклювання;
чотиримоторне заокруглення кутів;
очищувальна рідина та полірування.

Сервоприводи

SERVO — СТАНДАРТ

Сервопривід подачі крайкового матеріалу забезпечує точне й повторюване позиціонування крайки під час зміни робочих режимів.

Наявність сервоприводів на інших вузлах необхідно підтверджувати окремою заводською специфікацією конкретного верстата.

Виробник постійно вдосконалює обладнання. Комплектація, система керування, перелік опцій, зовнішній вигляд і технічні параметри конкретного верстата визначаються комерційною пропозицією та погодженою технічною специфікацією.

Потрібно стабільно крайкувати вузькі деталі?

Фахівці МАРК допоможуть перевірити ваші деталі, крайкові матеріали й необхідну продуктивність та підготують комплектацію EXCITECH EF566GW LASER під ваше виробництво.
