COSEN L623AX — 4-осьовий токарно-фрезерний центр з ЧПК

COSEN L623AX — 4-осьовий токарно-фрезерний обробний центр з ЧПК для комплексного виготовлення деталей із масиву деревини. Верстат поєднує автоматичне завантаження, чорнове та чистове точіння, фрезерування, свердління, пазування, гравіювання і дискове шліфування в одному робочому циклі.

Основне призначення моделі — серійне виробництво ніжок столів, стільців і м’яких меблів, балясин, сходових стійок та інших точених або профільованих деталей.

Два шпинделі — менше переналагоджень

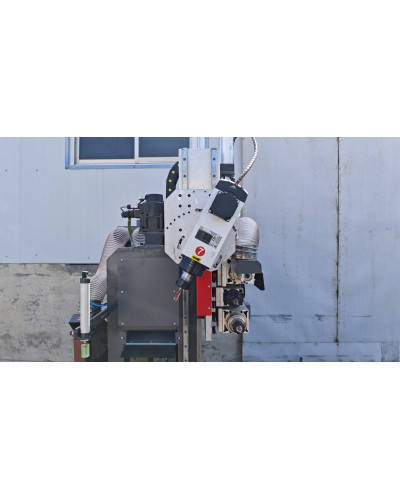

Верстат оснащений двома окремими електрошпинделями потужністю 6 кВт кожен із частотою обертання до 18 000 об/хв.

Один шпиндель використовується для фрезерування, другий — для свердління, пазування та гравіювання. Розподіл операцій між робочими вузлами скорочує кількість ручних замін інструменту та підвищує продуктивність під час повторюваних циклів.

Комплексна обробка за один установ

Чорнове й чистове точіння, фрезерування, свердління та шліфування виконуються без перенесення заготовки між різними верстатами.

Обробка за один установ скорочує виробничий цикл і допомагає зберігати точність взаємного розташування токарних, фрезерованих і свердлених поверхонь.

Автоматичне завантаження

Для серійного виробництва передбачена автоматична подача заготовок розміром до 1200 × 100 × 100 мм. Завантажувальний магазин зменшує участь оператора та забезпечує послідовну обробку партії однотипних деталей.

При ручному завантаженні верстат може працювати із заготовками довжиною до 1200 мм і діаметром до 300 мм.

Чорнове та чистове точіння

L623AX має два токарні інструменти: окремий різець для швидкого чорнового знімання матеріалу та різець для чистового формування поверхні.

Дисковий шліфувальний вузол діаметром 220 мм виконує фінішну обробку деталі безпосередньо на верстаті.

Стабільна конструкція

Зварна сталева станина проходить температурну стабілізацію та вібраційне зняття внутрішніх напружень. Це підвищує жорсткість конструкції та зменшує вплив вібрацій на якість обробки.

Лінійні напрямні HIWIN, кулькові гвинтові пари TBI, сервоприводи Delta і редуктор Shimpo забезпечують плавне та точне переміщення робочих вузлів.

Керування та програмування

Керування здійснюється через 4-осьову систему NCStudio V10 із 12-дюймовим кольоровим дисплеєм. Ручний пульт і автоматичний датчик налаштування інструменту спрощують підготовку верстата до роботи.

Для створення програм можуть використовуватися Mastercam, UG, Alphacam, SprutCAM і ZWSoft із постпроцесором, налаштованим під кінематику L623AX.

Основна відмінність від COSEN X753AT

L623AX — компактніший 4-осьовий центр із двома спеціалізованими шпинделями для продуктивного серійного виготовлення меблевих деталей. X753AT має п’ятиосьове керування, поворотний шпиндель та автоматичну заміну інструменту, тому розрахований на складнішу просторову обробку під різними кутами.

Технічні характеристики COSEN L623AX

Характеристики наведені для комплектації COSEN L623AX із комерційної пропозиції 2023 року. Остаточний склад обладнання необхідно узгоджувати під час замовлення.
