Скорочений опис

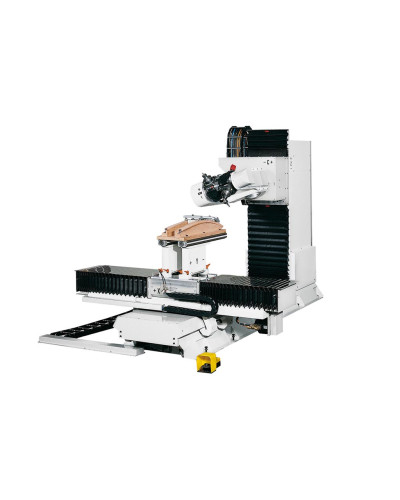

BACCI · КОМПАКТНИЙ 5-ОСЬОВИЙ ЦЕНТР
BACCI SMART
Шість сторін деталі.
Один компактний центр.
Компактний 5-осьовий обробний центр із ЧПК та одним безперервно поворотним столом TGV. Розроблений для комплексно...
Читати далі...
Опис BACCI SMART — компактний 5-осьовий обробний центр з ЧПК
Як SMART відкриває доступ до деталі
01
Закріплення
Деталь встановлюється на регульованому столі TGV.
02
Поворот
Стіл повертає заготовку до інструмента коротким рухом.
03
Обробка
5-осьова голова отримує доступ до всіх сторін деталі.
Схема пояснює принцип роботи, а не послідовність конкретної програми. Доступність поверхонь залежить від геометрії, інструмента та затискання.
Для деталей стільців
SMART орієнтований на ніжки, царги, підлокітники, елементи спинок та інші компактні деталі складної форми. Фрезерування, свердління й пазування виконуються відповідно до інструмента та комплектації.
Компактність без спрощення задачі
Один робочий стіл зменшує займану площу та залишає оператору одну зрозумілу зону завантаження. Поворот деталі замінює частину довгих лінійних переміщень коротшими обертальними рухами.
Стіл TGV зі змінною геометрією
2 РЕГУЛЬОВАНІ БАЛКИ
Відстань між балками налаштовується під геометрію деталі.
ГНУЧКЕ ЗАТИСКАННЯ
Рухомі системи фіксації розміщуються у зручному для обробки положенні.
SMART у лінійці BACCI
SMART — компактне одностільне рішення для 5-осьової обробки деталей стільців. TWIN має два незалежні робочі столи й орієнтований на вищу продуктивність та поперемінну роботу зон.
Основні характеристики BACCI SMART
| Параметр | Значення* |
|---|---|
| Тип обладнання | 5-осьовий обробний центр із ЧПК |
| Кількість робочих столів | 1 |
| Тип столу | Безперервно поворотний TGV зі змінною геометрією |
| Конструкція столу | 2 регульовані сталеві балки з рухомими системами затискання |
| Доступ до деталі | Обробка з усіх 6 сторін за належної схеми затискання |
| Основне застосування | Деталі стільців і компактні елементи з масиву деревини |
| Займана площа | 4400 × 3600 мм |
*Характеристики наведено за актуальною сторінкою виробника BACCI. Робочі ходи, тип голови, шпиндель, інструмент, системи затискання та програмне забезпечення уточнюються в індивідуальній пропозиції.
Перевіримо SMART на вашій деталі
Надішліть 3D-модель або креслення, розміри заготовки, потрібні операції та обсяг партії. MarkTech допоможе перевірити доступність поверхонь і сформувати комплектацію BACCI SMART.
Основні характеристики BACCI SMART — компактний 5-осьовий обробний центр з ЧПК
Вісь X, мм
1550
Вісь Y, мм
1800
Вісь Z, мм
1250
Відео BACCI SMART — компактний 5-осьовий обробний центр з ЧПК
Столи BACCI SMART — компактний 5-осьовий обробний центр з ЧПК

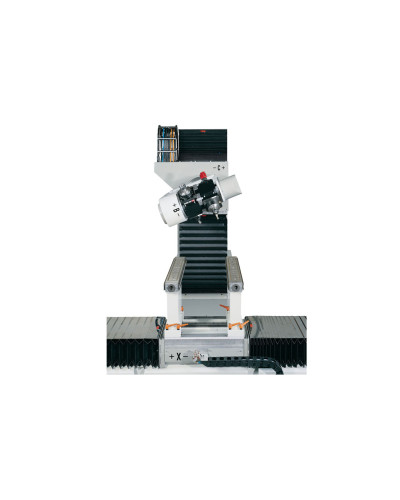

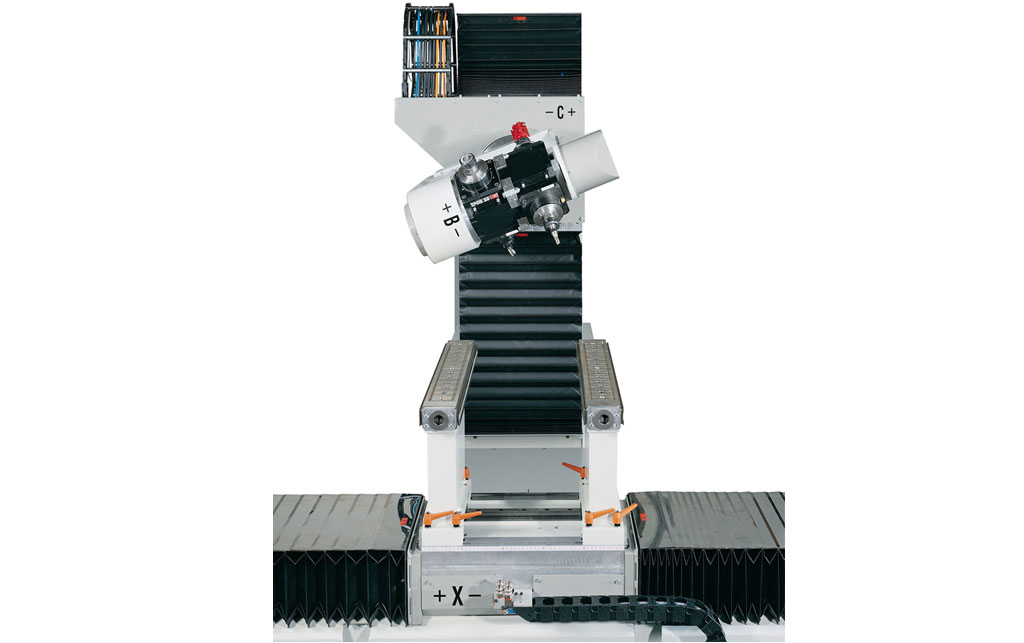

Столи TGV (Патент BACCI)
Оброблювальний центр оснащується столом зі змінною геометрією для збільшення еластичності обробки та зменшення, в багатьох випадках, необхідності використання додаткових шаблонів та часу підготовки верстату. Поверхня столаскладається із двох консолей довжною 750 мм з можливістю зміни відстані між ними від 200 до 800 мм. Така конструкція дозволяє обробляти наприклад праву та ліву ніжку крісла одночасно. Коли обробляється короткі заготовки, консолі можуть бути установлені на відстані менше чим довжина заготовки, що дозволяє оброляти кілька коротких заготовок на одному заблоні, в результаті чого зменшується час обробки однієї заготовки. Консолі можуть позиціонуватись паралельно до осі Х в цілях обробки довгих заготовок. Рабоча висота стола 1050 мм для зручності укладки заготовок.

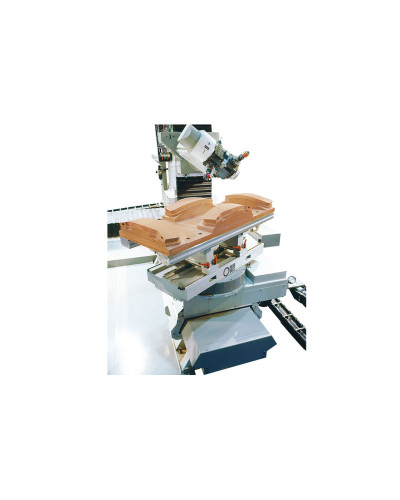

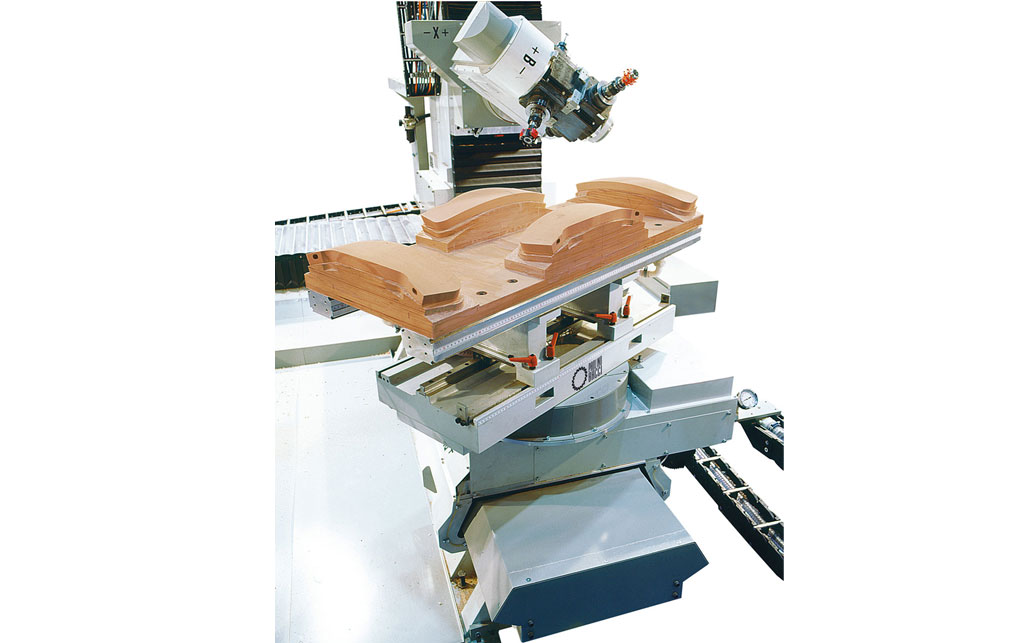

Столи TGV-TRC
установлені на вертикальні поворотні осі, рух якої интерпольовано як керована вісь А з необмеженим кутом повертання. Завдяки такій опції існує можливість обробки всіх 5 сторін заготовки, а також монтаж кількох заготовок на одному шаблоні, що скорочує час обробки та установки. Интерпольована вісь повертання дозволяє використовувати обробний центр для виконання таких операцій як карусельне фрезування. Таким чином отримується значне розширення робочого поля. Стіл обладнано комплектом прижимів для висоти 340 мм.

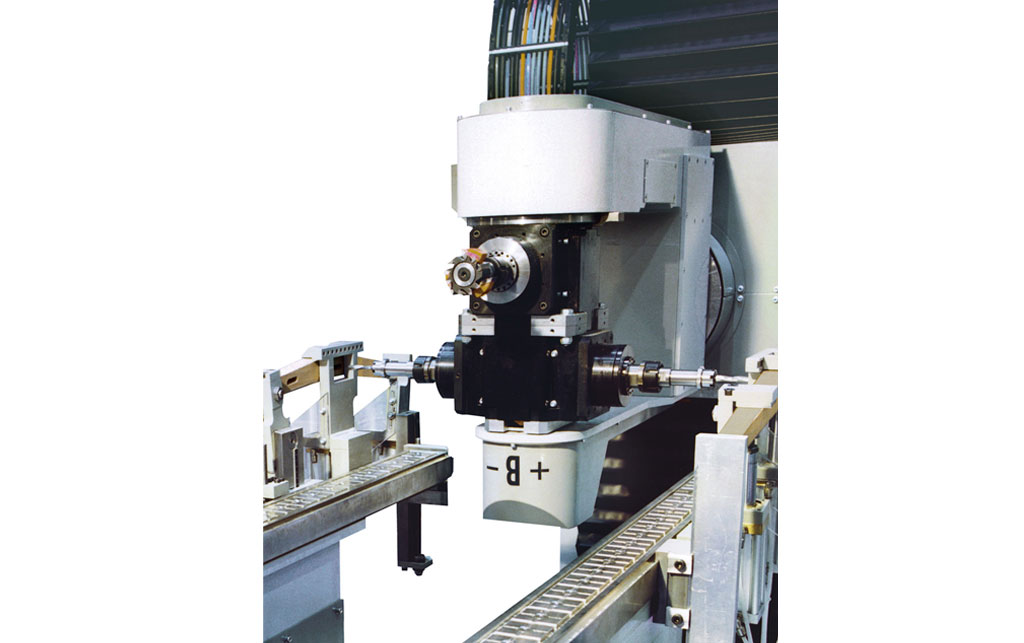

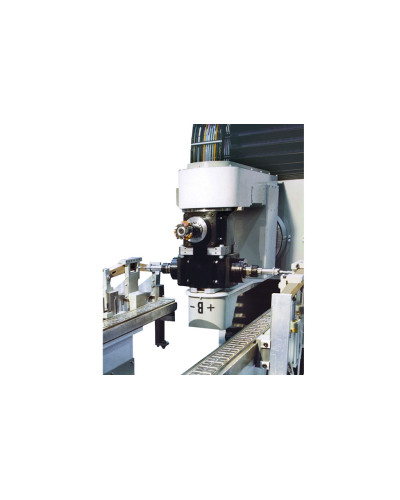

Столи TGV-CN
керовані TGV столи із змінною геометрією. Відстань між довма консолями інтерпольована і керована ЧП по осі Х. Опція дозволяє зменшити час обробки деталей, які будуть розділятися під час роботи.
Столи FREE - JIG
до столів TGV можливо прикріпити додаткові прижими FREE - JIG з можливістю виставлення по висоті та по нажилу самих прижимів. Даний пристрій укомплектований упорами для установки заготовок.
Столи TORNIO CN
на стіл TGV можливо встановити програмно керований токарний пристрій
(Максимальний діаметр 200mm заготовки, максимальна довжина 1.100mm або 1.300mm). Існує два можливих варіанти використання пристрою: тільки позиціонування заготовки ( заготовка не обертається під час обробки) або з обертанням заготовки під час обробки.
