BACCI MASTER PRO — обробний центр з ЧПК для деревини

Код: MASTER PRO

Під замовлення

Скорочений опис

BACCI MASTER PRO — 3- та 5-осьова обробка деревини з незалежними столами й автоматичним переналагодженням у комплектації PRO. Для виробництв, де важливі не лише можливості шпинделя, а й час між двома деталями. BAC...

Опис BACCI MASTER PRO — обробний центр з ЧПК для деревини

BACCI · MASTER SERIES · Італія

Від окремої операції —
до узгодженого циклу обробки

Фрезерування, свердління, зміна інструмента й підготовка наступної заготовки — у конфігурації, підібраній під ваші деталі. MASTER PRO поєднує нерухомий портал, незалежні рухомі столи та обробні вузли для роботи з масивом і панельними матеріалами.

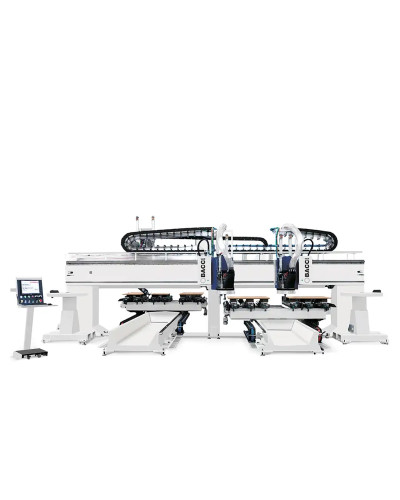

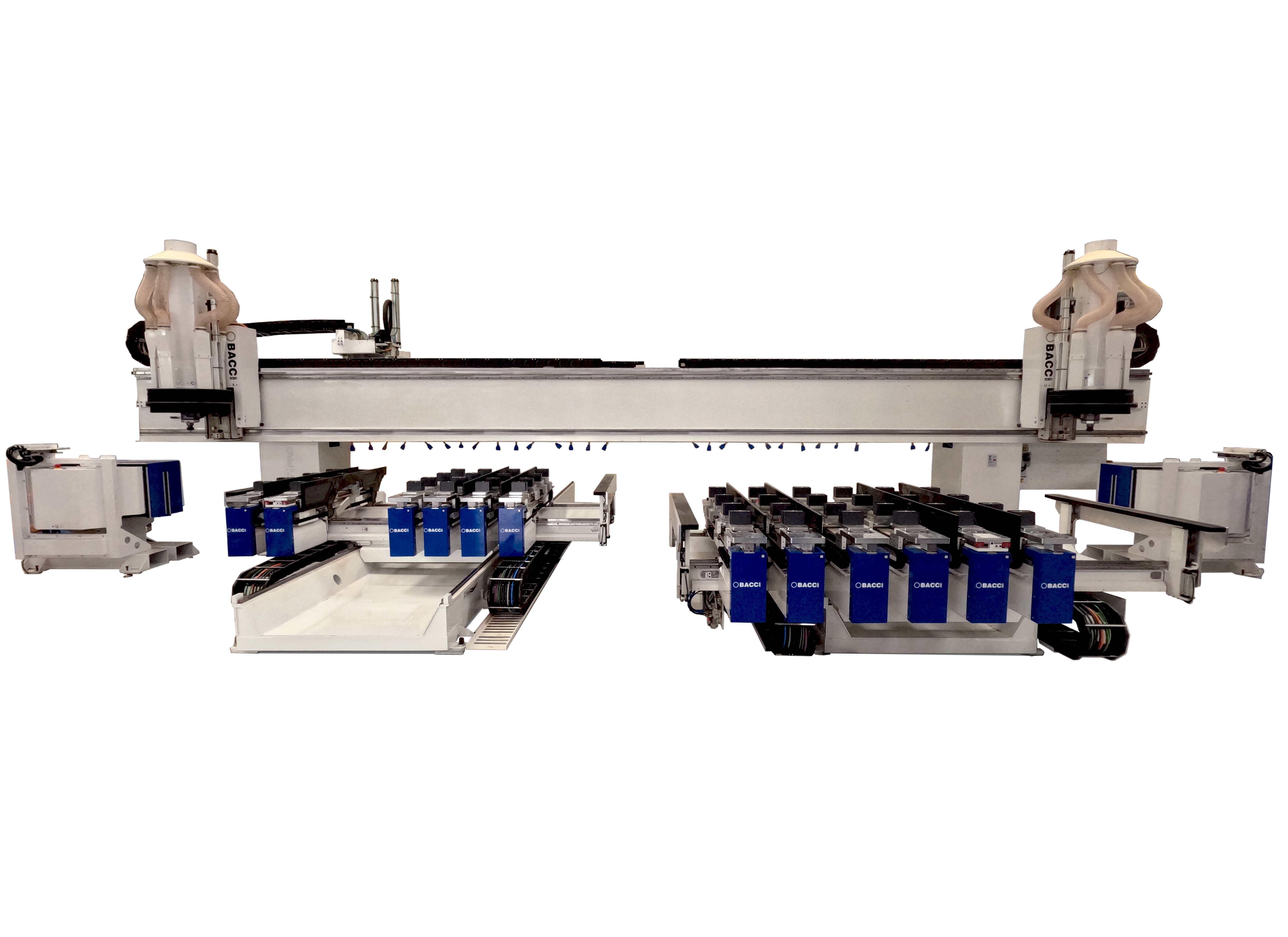

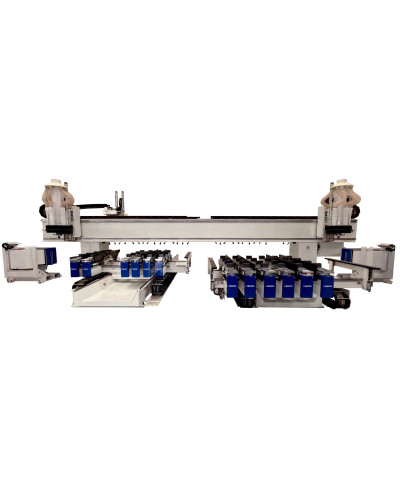

BACCI MASTER PRO — загальний вигляд двостолового обробного центру

Ілюстрації показують різні варіанти MASTER PRO. Кількість вузлів, столи та автоматизація залежать від замовленого виконання.

3 + 5 осейПриклад комплектації з двома типами обробних вузлів

2 столиНезалежні рухомі столи у наведеній конфігурації

2 × 24Позиції в окремих магазинах інструментів

PROАвтоматичне позиціонування балок і кареток

Під які вироби обирають MASTER PRO

Меблеві деталі з масивуДвері та вікнаСходові елементиПанельні заготовкиКриволінійні деталі

Вибір оснащення починається з геометрії виробу: які поверхні потрібно обробити, як надійно закріпити заготовку та скільки часу займає її заміна. Саме під цей цикл підбираємо столи, інструменти й обробні вузли.

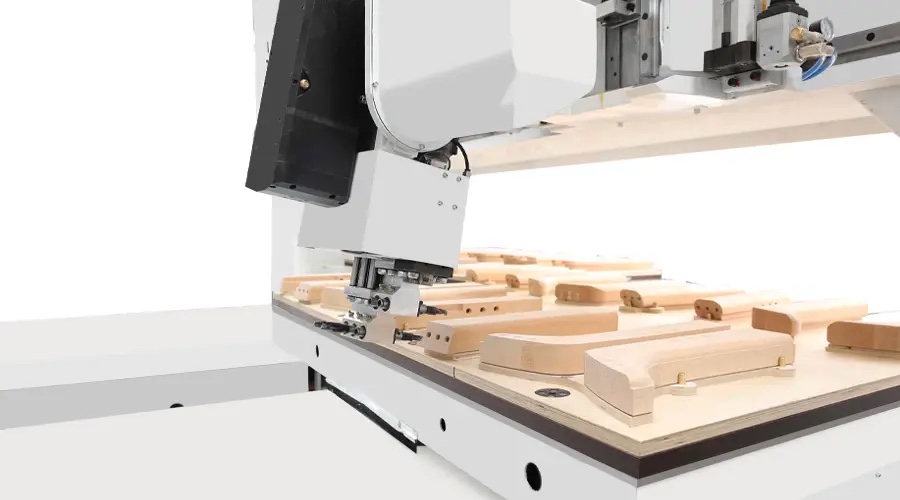

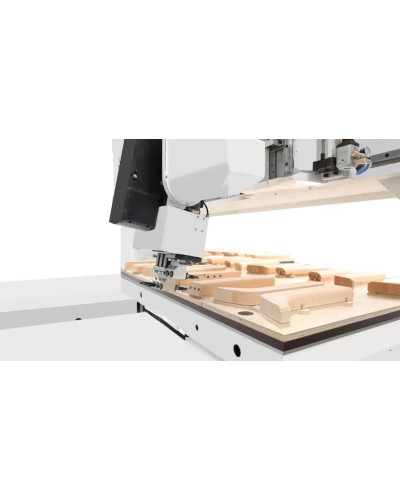

Обробний вузол MASTER PRO під час роботи з деталями з масиву — Приклад обробки деталей із масиву на оснащеному столі.

01 · Обробка

Різні операції — в одній виробничій дільниці

У наведеній комплектації 3-осьовий вузол зі свердлильною групою доповнений окремим 5-осьовим вузлом. Це дозволяє поєднати свердління та фрезерування, зокрема обробку поверхонь під кутом.

Окремі магазини інструментів обслуговують кожен вузол. Послідовність операцій і доступ до деталі визначаються технологією та способом закріплення.

02 · Переналагодження

Наступна деталь — без ручного переставляння кожної присоски

Столи PRO автоматично позиціонують балки та каретки за програмою. Для виробництва різних деталей це означає менше ручних дій під час зміни завдання.

Вакуумні присоски та пневматичні затискачі підбираються під форму заготовки й навантаження під час обробки.

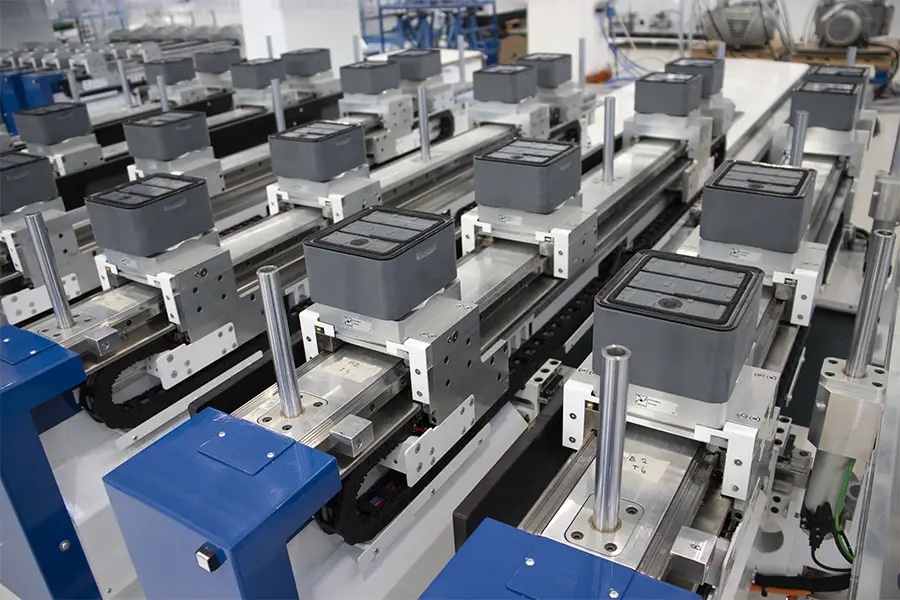

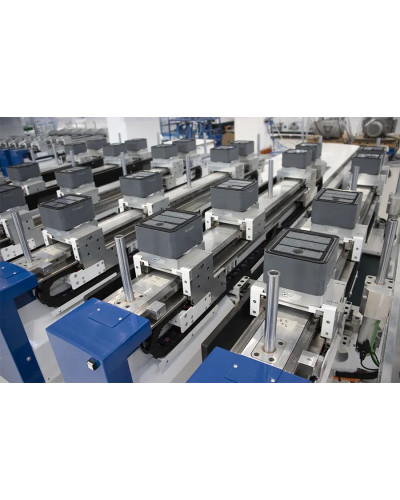

Балки, каретки та вакуумні присоски стола BACCI MASTER PRO — Крупний план балок і вакуумних модулів.

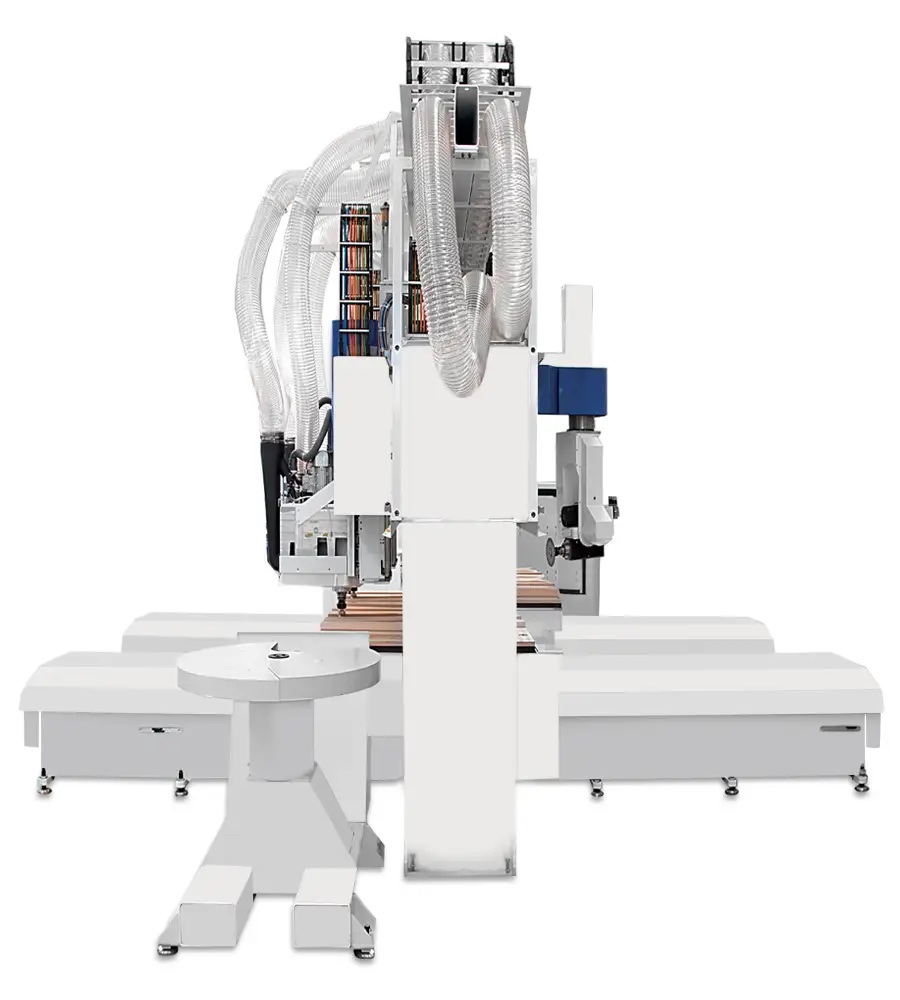

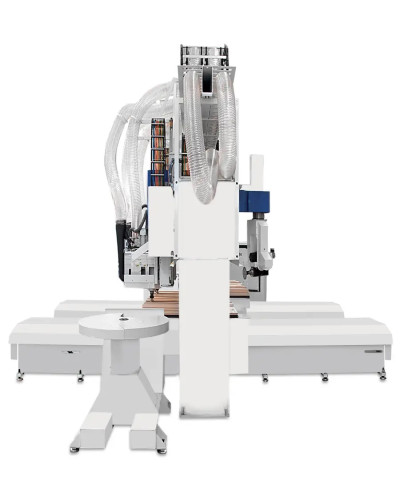

Бічний вигляд нерухомого порталу та обробних вузлів BACCI MASTER PRO — Бічний ракурс: портал, обробні вузли та рухомі столи.

03 · Конструкція

Нерухомий портал. Незалежні столи.

Жорстка портальна конструкція формує основу для точної обробки. Незалежні столи дозволяють організувати робочі зони під вашу послідовність завантаження та обробки.

У модельному ряді передбачені різні поєднання 3- та 5-осьових вузлів — аж до чотирьох головок з одночасною роботою у відповідній конфігурації.

04 · Альтернативне оснащення

Суцільний стіл для панельних завдань

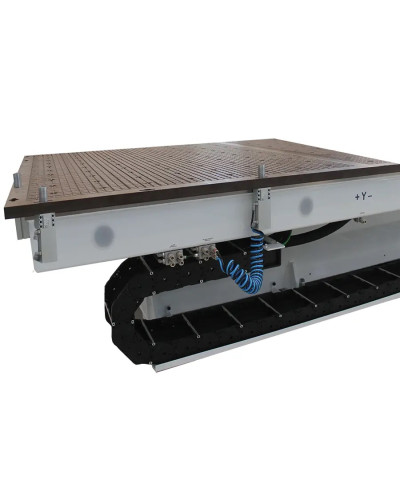

Для nesting та панельних заготовок виробник пропонує суцільний вакуумний стіл. Столи з балками та суцільні столи — різні варіанти оснащення, а не обов’язкова спільна комплектація.

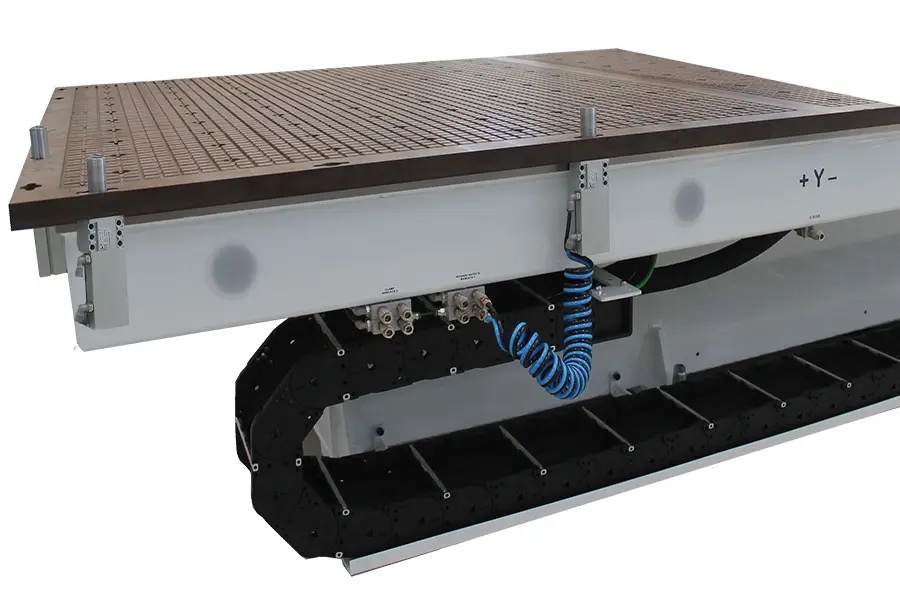

Суцільний вакуумний робочий стіл для MASTER PRO — Варіант FLAT: суцільний вакуумний стіл.

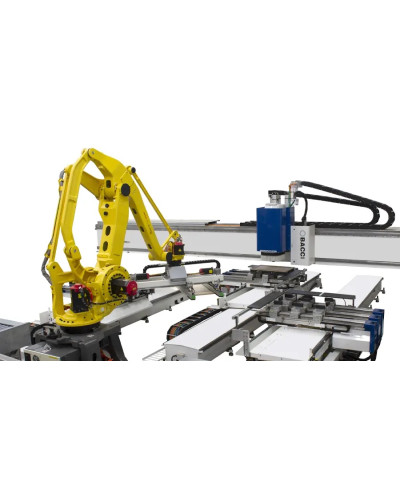

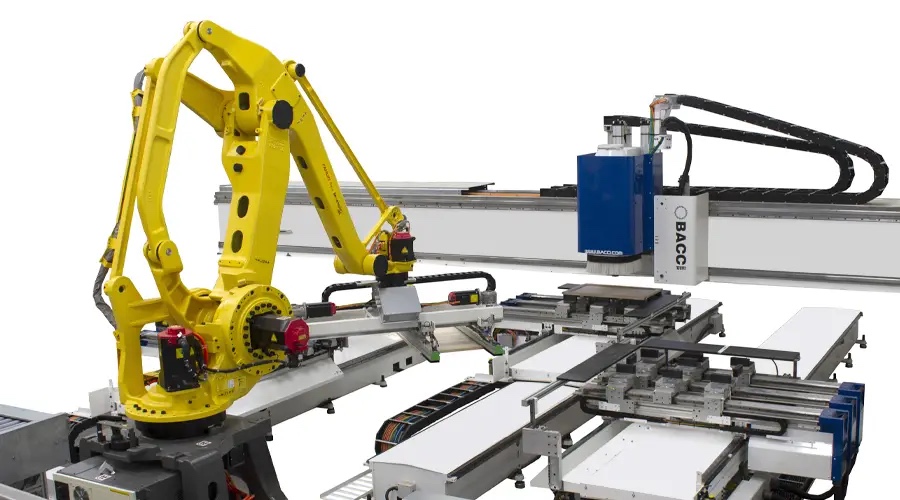

Приклад роботизованого завантаження обробного центру BACCI — Приклад автоматизації від BACCI. Робот та оснащення погоджуються окремо.

05 · Автоматизація

Передбачте роботизацію ще на етапі вибору верстата

Підготовка до автоматичного завантаження включає узгодження механіки, електрики та обміну сигналами. Склад комірки визначають за формою деталей, виробничою програмою та схемою подачі.

Робот не входить автоматично до базової поставки. Його захват, периферія та інтеграція підбираються окремо.

Не підбирайте MASTER PRO лише за кількістю осей

Для результату важливі також доступ інструмента, закріплення, час переналагодження та схема завантаження. Надішліть креслення характерних деталей — перевіримо конфігурацію на вашому виробничому завданні.

Приклад комплектації: два столи, 3- та 5-осьові вузли

Наведені характеристики стосуються конкретної конфігурації MASTER PRO. Остаточне оснащення погоджується під технологічне завдання.

Характеристика	Значення
Конструкція	Нерухомий портал, два незалежні рухомі столи
Тип столів	PRO з автоматичним позиціонуванням балок і кареток
Максимальні габарити завантаження на один стіл	2350 × 1525 мм
Максимальна висота проходу	450 мм
Хід осей X1 / X2	5000 мм
Хід столів Y1 / Y2	3400 мм
Хід Z1 / Z2 для 3-осьового та свердлильного вузлів	600 мм
Хід Z3 для 5-осьового вузла	800 мм
Поворот осей A3 / C3	±110° / 360°
Шпиндель 3-осьового вузла	10 кВт, повітряне охолодження
Шпиндель 5-осьового вузла	11 кВт, рідинне охолодження
Максимальна частота обертання шпинделів	24 000 об/хв
Інструментальний інтерфейс	HSK63F
Магазини інструментів	2 × 24 позиції
Свердлильна група	18 шпинделів: 12 вертикальних і 6 горизонтальних із двостороннім виходом — по 3 вздовж X та Y
Оснащення кожного стола	5 балок, 20 кареток із вакуумними присосками, 10 пневматичних затискачів
Вакуумні зони	2 незалежні зони на кожному столі
Вакуумні насоси	2 × 250 м³/год, по одному на стіл
Система ЧПК	OSAI Open-Key
CAD/CAM	DDX EasyWOOD для обробки до 5 осей

Габарити завантаження та ходи осей не є гарантованими розмірами обробки для кожної операції. Доступність поверхонь перевіряється з урахуванням інструмента, способу закріплення та геометрії деталі.

Який MASTER PRO потрібен вашому виробництву?

Надішліть креслення або фото типових деталей, матеріал, діапазон розмірів і потрібну продуктивність. Узгодимо обробні вузли, столи, закріплення та рівень автоматизації.

Можливе також виконання з одним 5-осьовим вузлом, 24-позиційним магазином і бічною свердлильною групою. Остаточне оснащення та ціна — за запитом.

Обговорити комплектацію

Фото модельного ряду: BACCI. Технічна таблиця описує приклад комплектації, а не всі виконання MASTER PRO.
