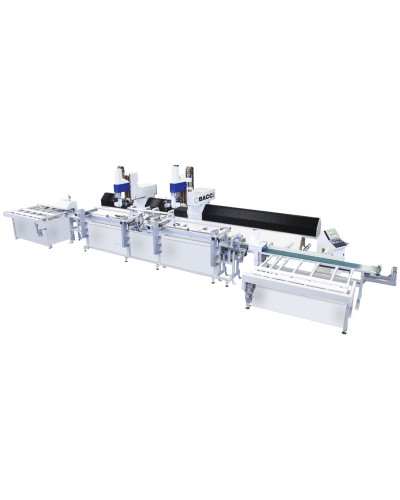

12-ти осьовий оброблювальний центр BACCI EVOJET.LINER

  • Модель: BACCI EVOJET.LINER

12-ти осьовий оброблювальний центр

з двома робочими головками та двома незалежними столами. 4 посилені прижими заготовки на кожен стіл та автоматична система завантаження/розвантаження верстату. Дана конфігурація максимально адаптована для виробництва елементів дверей. Кожна наступна деталь може бути з різними параметрами завдяки програмуванню PITAGORA та автоматичному зчитуванню розміру заготовок на вході та надзвичайно швидкому позиціонуванню прижимів. EVOJET.LINER - єдиний верстат в своєму роді, здатний обробляти одну заготовоку одночасно двома фрезерними головками.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Кількість інтерпольованих осей, шт 12
Вісь X, мм 7.200
Вісь Y, мм 1.300
Вісь Z, мм 750
Вісь А без лім.
Вісь В +-180°
Довжина столу, мм 3.000

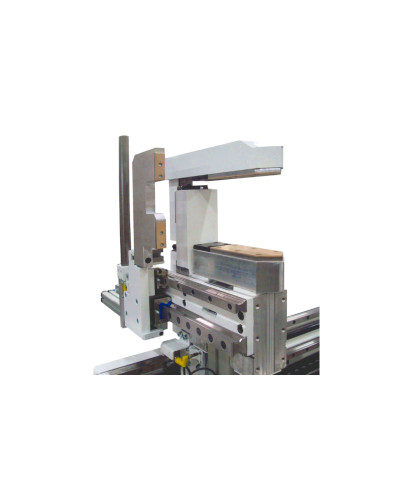

Посилені прижими

із великою шириною прижиму для можливості великого зйому матеріалу під час обробки. Кожен прижим обладнаний автоматичними упорами, регульованими по осі Y (Патент BACCI) не тільки для розгрузки матеріалу, але і для загрузки і обробки заготовок різної ширини.

ГОЛОВКА T2+2

Одинарна вилка, утримує 2 незалежні електричні шпинделі з двома виходами кожен, щоб зменшити габаритні розміри до мінімуму маючи в розпорядженні 4 робочих інструменти. Обертання на різних виходах шпинделя протилежне.

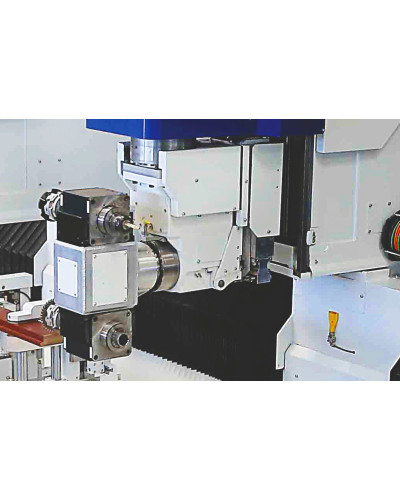

ГОЛОВКА TH4

Одинарна вилка, утримує 2 незалежні електричні шпинделі з двома виходами кожен з Н-подібним розміщенням. Обертання на різних виходах шпинделя протилежне.

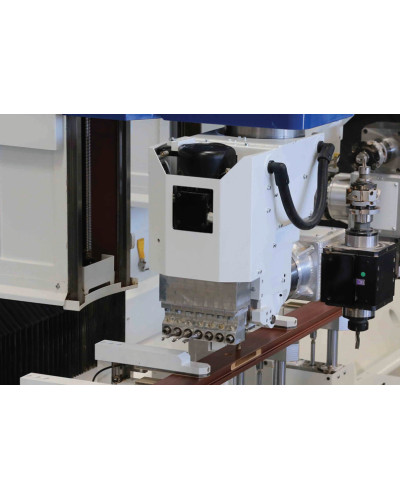

Пристрій для свердління

5-7 незалежних шпинделів, крок 32 мм, в вертикальному або вертикально-горизонтальному виконанні. Размещуються на вилці по осі С і можуть обертатись на 360 °. Програмне забезпечення PITAGORA автоматично оптимізує послідовність і вибір оброблювальних шпинделів в залежності від розміщення та відстанню між отворами  для свердління.

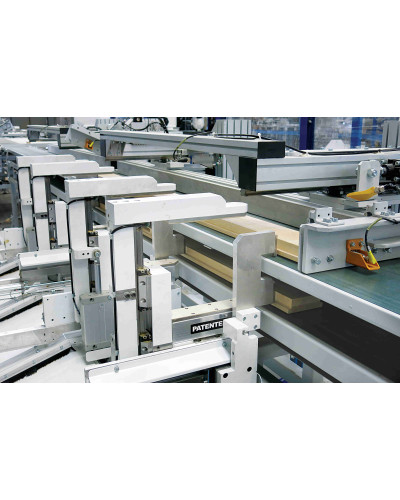

Двохрівнева загрузка/розгрузка верстату

Завдяки двохрівневій загрузці/розгрузці верстату та запатентованій BACCI стрічці подачі час таких операцій зводиться до мінімуму. Під час розгрузки готового елементу, заготовка до обробки вже готова для загрузки і розміщена максимально близько до прижимів.

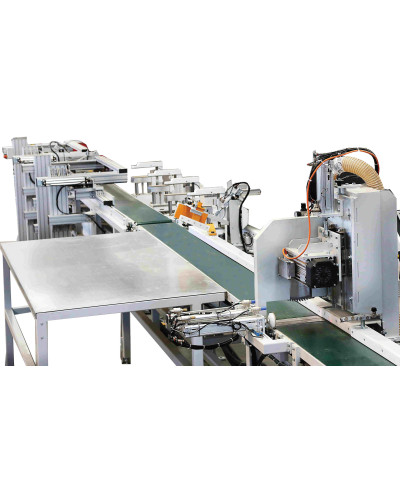

Система подачі заготовок.

Всі верстати лінійки LINER можуть обладнуватись системою із стрічок подачі  1-о або 2-х рівневі (в залежності від моделі вертсату). Система подачі обладнана також буфером накопичення материалу, таким чином можлива інтеграція верстату в виробничі лінії.
